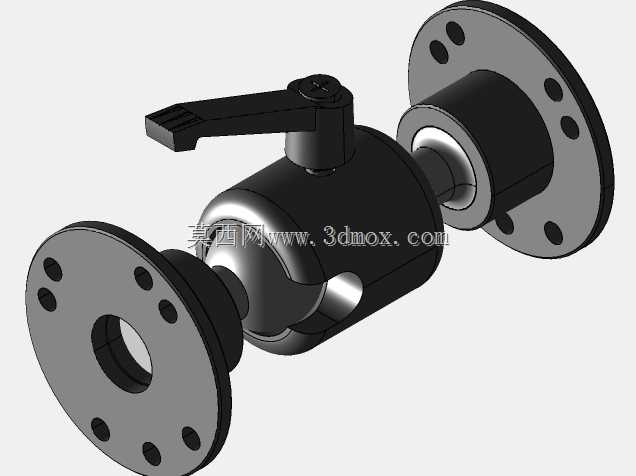

法兰式手动球阀闸板装配结构设计

这套闸板装配结构对应法兰式手动球阀的核心启闭组件，在化工流体输送、市政给排水、工业循环水系统、中小型液压动力回路中都有广泛适配场景，主要承担管路内流体的通断控制功能，相比普通闸阀，球阀类结构的流阻更小，全开状态下介质流通通道无明显折角，适合输送含少量固体颗粒的流体介质，不会出现常规闸板易卡涩的问题。从结构设计逻辑来看，这套装配采用双侧法兰对接的安装形式，法兰端面的螺栓孔采用均布排布，匹配常规PN16压力等级的管路法兰标准，安装时无需额外加工转接件，直接与同规格管路法兰对齐穿装螺栓即可完成固定，安装边界预留了足够的扳手操作空间，不会出现螺栓紧固时与相邻管路部件干涉的问题。启闭操作采用顶部杠杆式手柄，手柄的操作力矩经过匹配设计，单人无需借助加力杆即可完成全开全关操作，手柄的限位结构直接集成在阀盖顶部，转动90度即可完成全行程切换，操作时的到位反馈清晰，不会出现过位导致的密封面损伤。内部闸板（球体密封件）采用浮动式装配结构，介质压力作用下球体可自动压紧出口侧密封环，低压工况下也能保证密封可靠性，密封副的配合间隙经过公差匹配，常温工况下长期启闭不会出现内漏问题。整体结构的外形尺寸适配DN50通径的常规管路，阀体的流道直径与通径完全一致，无缩径设计，不会额外增加管路的流阻损失，阀杆部位采用多层填料密封结构，可承受常规工况下的介质压力，长期运行无需频繁更换密封填料。设计过程中充分考虑了现场维护的便利性，拆卸顶部阀盖的固定螺栓即可取出内部闸板与阀杆组件，无需将整个阀体从管路上拆下即可完成密封件更换与内部清理，大幅降低了后期运维的工作量。两侧法兰的密封面采用凸面结构，匹配常规非金属法兰垫片，安装时只要保证垫片对中，按对角顺序紧固螺栓即可达到密封要求，对现场安装人员的技能要求较低，适配多数工业现场的安装条件。
