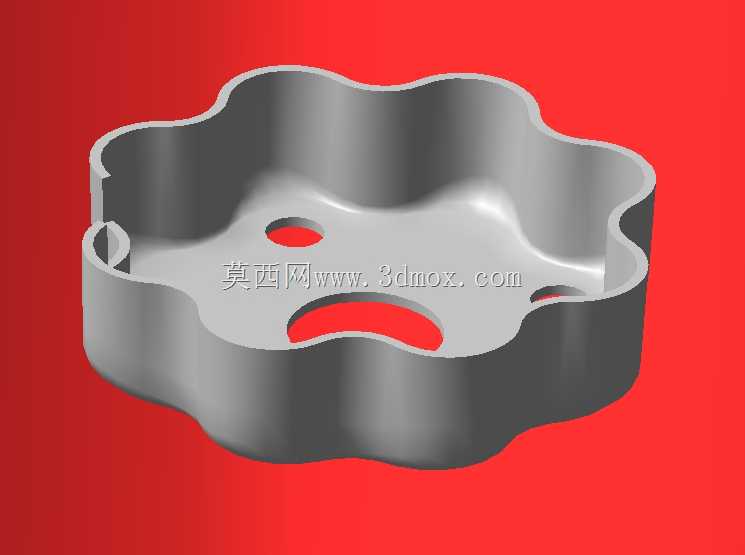

花边形手柄冲压成型凹模结构

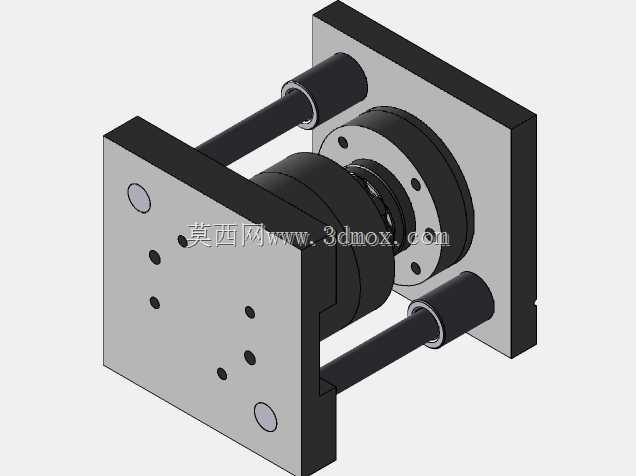

该结构为手柄类零件冲压成型工序的核心凹模型腔，主要应用于日用五金、小型工具配件的批量冲压生产环节，适配常规开式可倾压力机的安装工位，直接承担手柄坯料的拉延成型作业，能在单次冲压行程内完成带异形轮廓手柄的整体型腔成型，避免多工序分步加工带来的定位误差。从结构设计来看，型腔整体采用花瓣式波浪轮廓设计，完全匹配目标手柄的握持曲面造型，侧壁做了连续顺滑的圆弧过渡，没有锐角折边，能有效降低冲压过程中坯料流动的阻力，减少成型件表面拉裂、起皱的缺陷概率。型腔底部设置的三个不同尺寸的通孔，分别对应手柄的安装定位孔、减重孔以及工艺避让位，孔位边缘做了小尺寸圆角处理，避免冲裁过程中应力集中导致的模具崩刃。设计阶段优先考虑了坯料的成型流动规律，波浪形的型腔上口边缘做了微小的圆角倒角，对应压边圈的压紧区域预留了均匀的间隙，能保证冲压时压边力均匀作用在坯料边缘，控制材料流入型腔的速度一致，避免局部材料堆积或者过度拉伸。安装边界上，该凹模的外轮廓为规则圆形，可直接适配标准规格的模架固定槽，底部的安装基面平面度要求控制在0.02mm以内，能保证与下模座的贴合精度，侧壁厚度均匀分布，满足常规冷冲压的强度要求，不需要额外做加强结构就能承受100吨以内的成型冲压力。实际生产场景中，该结构搭配对应的凸模使用时，可直接对0.8-1.5mm厚度的冷轧钢板、铝合金板进行冷冲压成型，成型后的零件不需要额外做边缘修型就能直接进入下一冲孔工序，能有效缩短五金手柄类零件的生产流程，降低工序间的转运成本。型腔内部的曲面做了抛光处理，表面粗糙度达到Ra0.8，能减少成型过程中坯料与模具表面的摩擦，既可以提升成型零件的表面质量，也能降低模具的磨损速度，延长模具的单次修模间隔周期。设计时还考虑了脱模的顺畅性，型腔侧壁设置了微小的脱模斜度，角度控制在1°以内，既不会影响成型零件的尺寸精度，也能保证成型后零件在顶料杆的作用下顺利脱离型腔，不会出现粘模、卡料的问题，适配自动化冲压生产线的连续作业节拍。
