BTA41双向晶闸管电子元器件三维结构

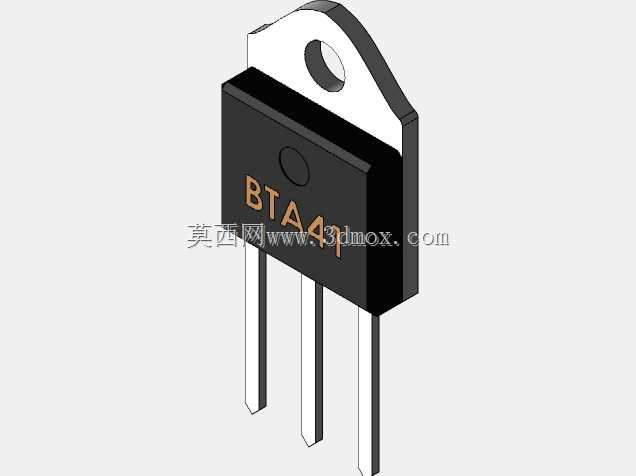

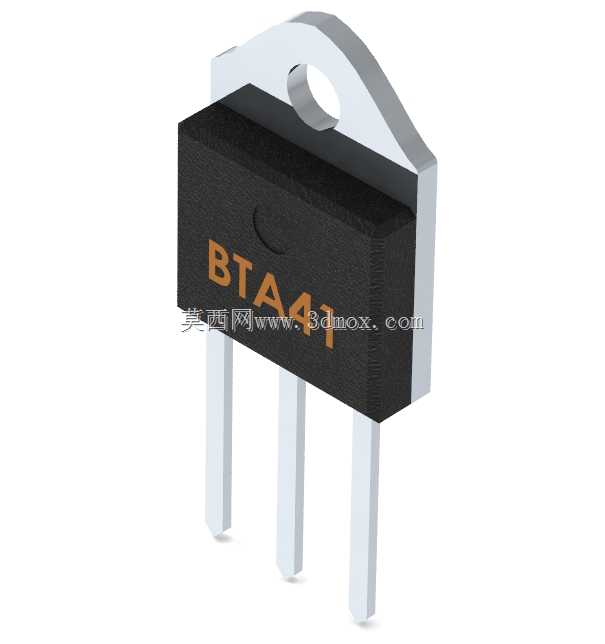

在交流调压、电机软启动、固态继电器、家电温控这类需要对交流电进行通断与相位控制的电路场景里，双向晶闸管是核心的功率执行器件，BTA41作为额定通态电流达40A级别的双向可控硅，常被用于大功率负载的驱动回路中，比如工业加热装置的功率调节、小型交流电机的启停控制、照明系统的调光模块，都能见到该型号器件的应用。从结构设计来看，这款器件采用TO-3P封装形式，主体为黑色塑封本体，表面印有清晰的型号标识，本体上方延伸出带安装孔的金属散热固定片，三个直插式引脚从本体底部平行引出，引脚间距符合行业通用的封装规范，能直接匹配市面上标准的TO-3P封装焊盘与安装位。建模过程中需要重点关注几个关键尺寸边界：首先是散热固定片的安装孔中心到本体底面的高度，这个尺寸直接决定了器件安装到PCB后，散热片与板面之间的安全距离，避免出现绝缘间隙不足的问题；其次是三个引脚的直径、伸出长度以及相邻引脚的中心距，这些参数直接影响PCB封装的焊盘设计，若尺寸偏差会导致插件时引脚无法顺利过孔，或是焊接后出现应力拉扯导致引脚断裂；另外塑封本体的长宽高尺寸、散热片的厚度与弯折角度，也需要和实际器件保持一致，确保在做整机结构装配时，器件不会和周边的电容、接线端子等元件产生空间干涉。这款器件的功能特性决定了它在工作时会产生一定的导通损耗，因此散热片的结构设计也需要在建模中准确还原，固定片的平面度、安装孔的倒角细节都要体现，方便后续结构工程师做散热组件的配套设计，比如选配对应规格的绝缘粒、螺丝，以及贴合安装的铝散热片时，能直接在三维装配环境中完成干涉检查与间隙验证。不同于小信号半导体器件，大功率晶闸管的安装结构直接关系到长期工作的可靠性，建模时还原的安装孔位、引脚成型角度，都能帮助硬件工程师在PCB布局阶段就完成器件的占位规划，避免后期打样后出现器件装不下、散热距离不够的问题。同时塑封本体上的定位凹槽、标识区域的细节还原，也能让三维模型在做产品渲染、装配示意时具备更高的真实度，方便用于教学演示、产品BOM展示等场景。在实际选型应用中，这类双向晶闸管往往需要搭配散热片使用，因此模型中散热固定片的位置精度尤为重要，孔位的同轴度、固定片与引脚的相对位置，都需要严格按照实物的尺寸公差进行建模，确保虚拟装配的结果能直接指导实际生产中的工装与物料准备。
