多组联动波浪生成造波机构

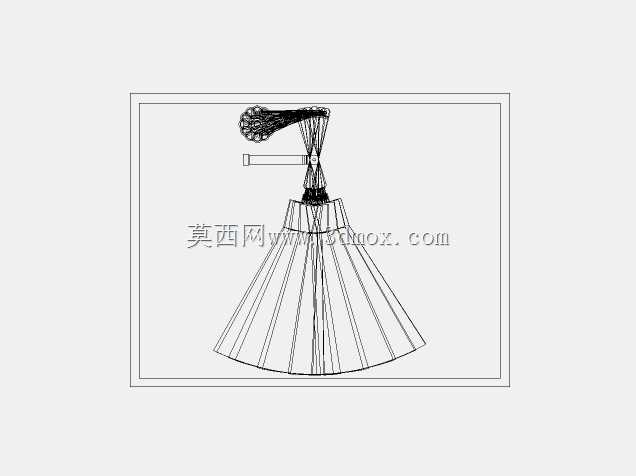

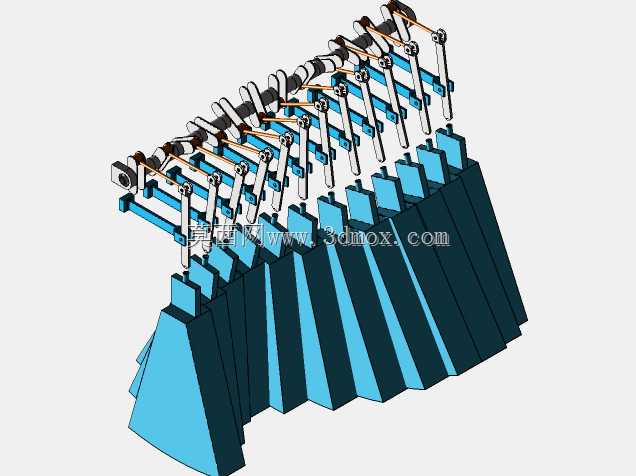

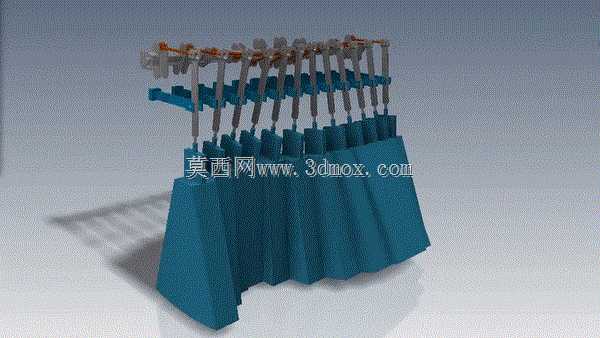

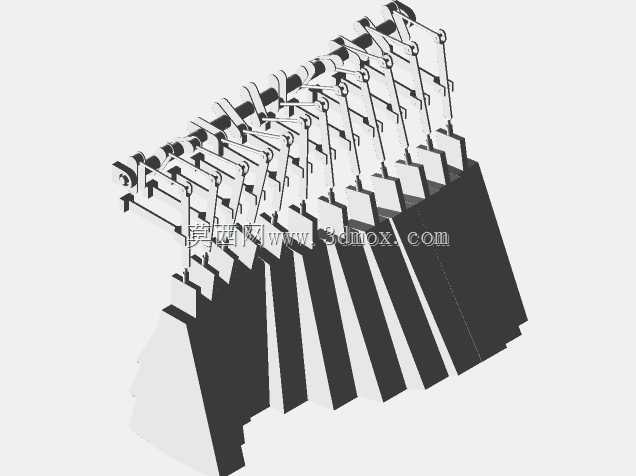

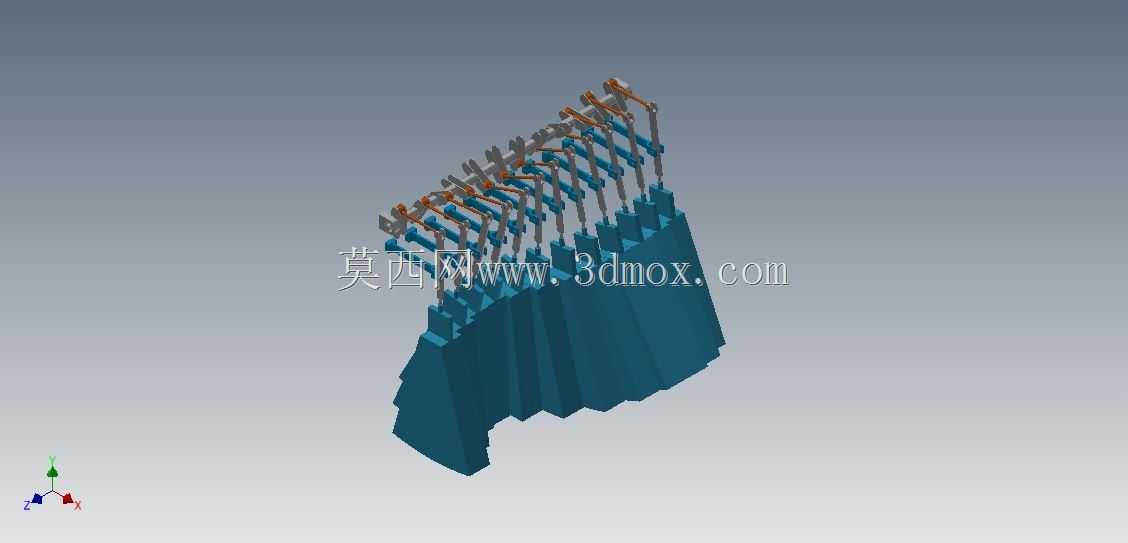

这套造波机构主要面向水工实验、流体动力学验证场景搭建，可在实验水槽内生成规则连续的波浪形态，为港口工程模拟、船舶耐波性测试、近岸水流研究提供可控的波浪发生条件。整套机构采用多组曲轴联动的排布方式，每一组曲轴单元对应一块独立的造波板，曲轴转动时通过连杆带动造波板做规律的往复摆动，相邻单元的运动相位保持固定差值，最终在水体中形成连续推进的波浪效果，相比单块板造波结构，这种多单元联动的形式可以生成更接近自然状态的连续波面，避免单组机构运动带来的波面断层、波形失真问题。设计过程中首先确定了造波板的排布间距，每块造波板的侧边做了贴合相邻板运动轨迹的弧形切边，避免多板联动时出现结构干涉，同时板体下部采用加深的裙边结构，减少摆动过程中水体从板侧缝隙回流，保证波浪生成的能量传递效率。曲轴部分采用统一的主轴串联所有曲柄单元，曲柄的偏心距根据目标波高参数匹配，连杆两端均采用铰接连接，预留了足够的摆动自由度，避免运动过程中出现卡滞。安装时整套机构的主轴两端通过带座轴承固定在水槽侧壁的安装支架上，造波板的下部没入实验水体设定深度，上部通过连杆与曲轴连接，整体安装边界需要匹配水槽的宽度尺寸，保证最外侧造波板与水槽侧壁的间隙控制在合理范围，减少边缘漏流对波形的影响。机构的动力输入端可匹配调速驱动单元，通过调整主轴转速即可改变生成波浪的周期，调整曲柄偏心距可改变波高参数，适配不同实验场景的波浪参数需求。结构建模过程中对所有运动副做了运动仿真验证，确认全行程范围内各部件无碰撞干涉，连杆的受力角度始终处于合理区间，避免长时间运行出现铰接点受力过大的磨损问题，造波板的板面做了轻量化设计，在保证结构刚度的前提下降低运动惯量，减少驱动负载。
