法兰输入型蜗轮蜗杆减速箱体结构

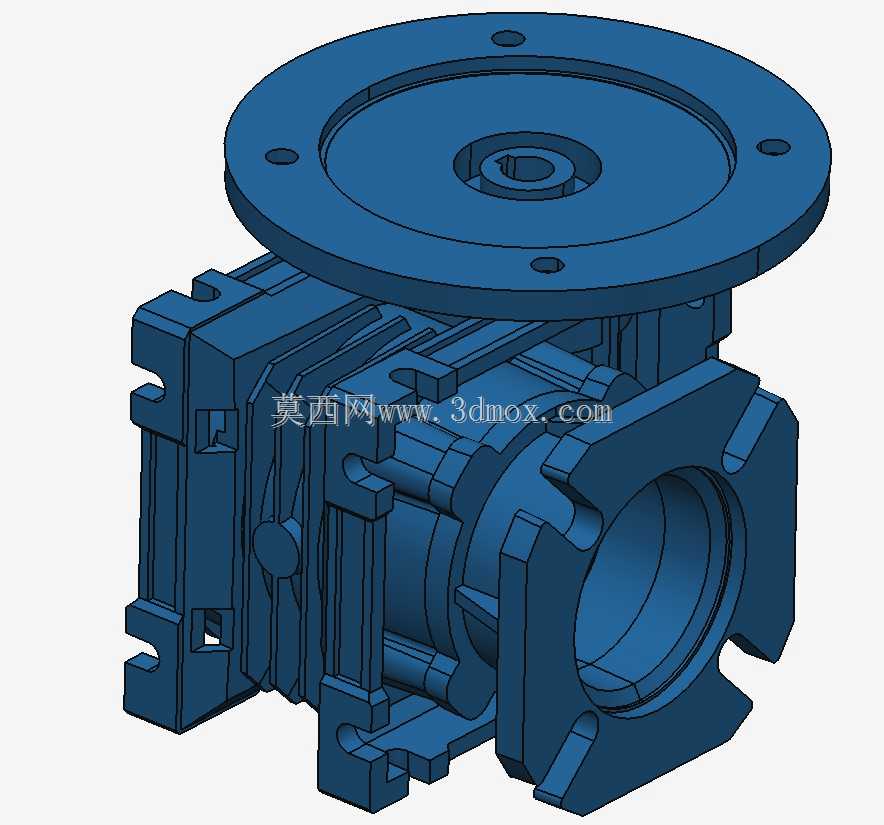

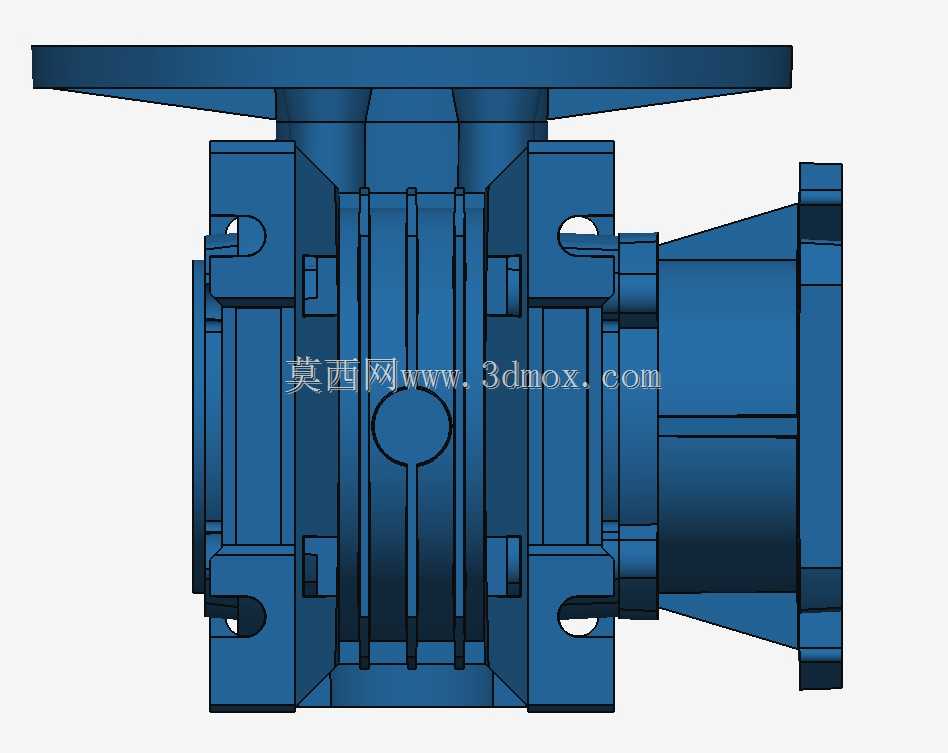

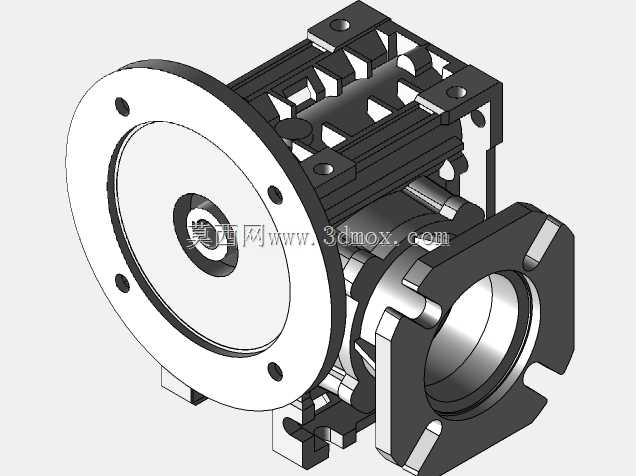

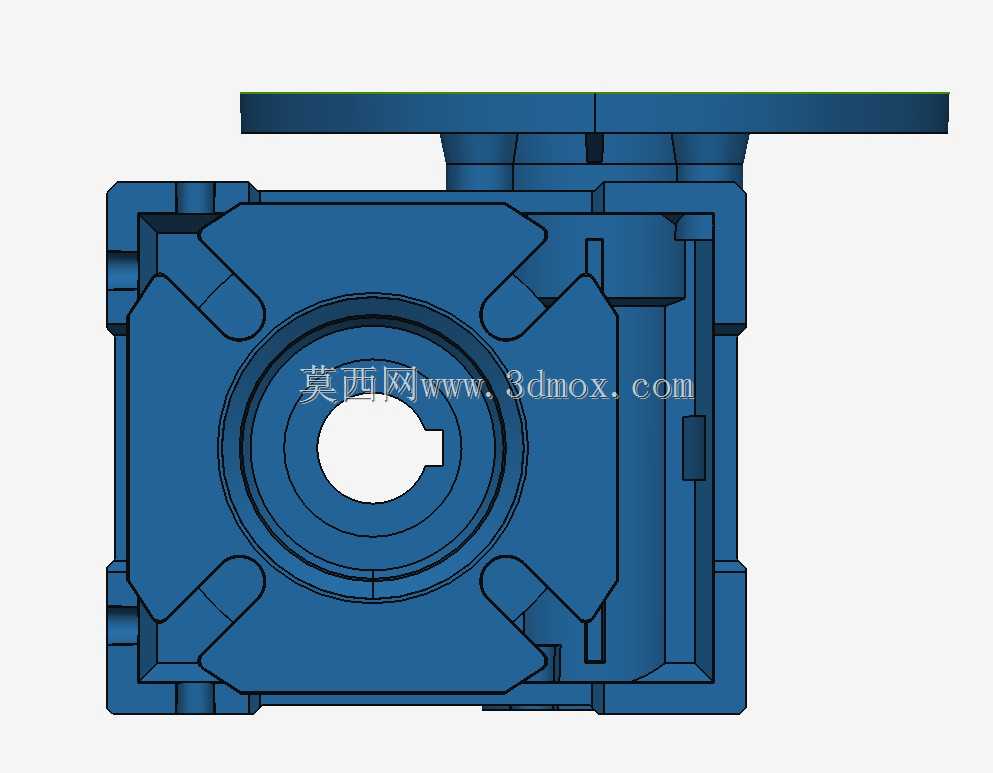

这款蜗轮减速箱体的三维结构，针对小功率传动场景的安装适配做了针对性的结构优化，日常在轻工输送线、小型食品包装设备、自动化物料分拣工位的传动环节中十分常见，核心作用是在交错轴传动场景下实现大减速比动力传递，同时匹配驱动电机的安装定位，降低输出轴转速、提升输出扭矩，适配低转速大负载的工位驱动需求。从结构设计逻辑来看，顶部的圆形法兰安装面做了均匀分布的沉头安装孔，可直接匹配标准B5法兰安装的驱动电机，法兰面中心的通孔预留了电机轴伸入箱体的避让空间，孔位周边的凸台结构做了加厚处理，避免电机安装锁紧时出现箱体局部变形，同时保证输入轴与蜗杆的同轴度公差控制在合理范围内。箱体侧面的输出端采用了方形带安装卡口的结构，预留了输出轴轴承位的安装空间，周边的凸耳结构可直接对接设备的安装机架，不需要额外加装转接板，能有效缩减传动单元的整体安装占用空间。箱体的壳体部分做了多道加强筋布局，顺着内部蜗杆、蜗轮的安装腔体走向分布，既可以提升箱体整体的刚性，承受蜗轮蜗杆啮合时产生的径向与轴向作用力，避免腔体受力变形导致齿轮啮合间隙异常，也能在铸造环节减少壳体的壁厚差，降低铸件出现缩孔、变形的概率。在安装边界的设计上，顶部法兰的外径、安装孔的孔距都匹配常用的小功率电机安装尺寸，输出端的轴孔中心高、安装卡口的尺寸也对应常规的输出轴连接件规格，箱体底部预留的安装凸台可适配卧式安装场景的固定需求，侧面的工艺孔位预留了油封、端盖的安装台阶，能保证装配后箱体的密封性，避免润滑油渗漏。这类蜗轮减速结构相比齿轮减速结构，在同等减速比下体积更小，同时具备一定的反向自锁特性，在一些需要防止负载倒转的垂直输送工位中也能适用，建模过程中对箱体的壁厚过渡、安装孔位的避让空间、轴承位的配合公差都做了还原，可直接用于传动方案的布局校核、安装干涉检查，也能作为同类型减速箱体改型设计的结构参考，帮助设计人员快速完成传动单元的选型匹配与结构适配，减少重复建模的工作量，在设备方案设计阶段就能直观确认减速单元与周边机架、驱动部件的安装适配性，提前规避装配干涉、安装空间不足等实际问题。
