Xbox游戏手柄曲面结构三维设计

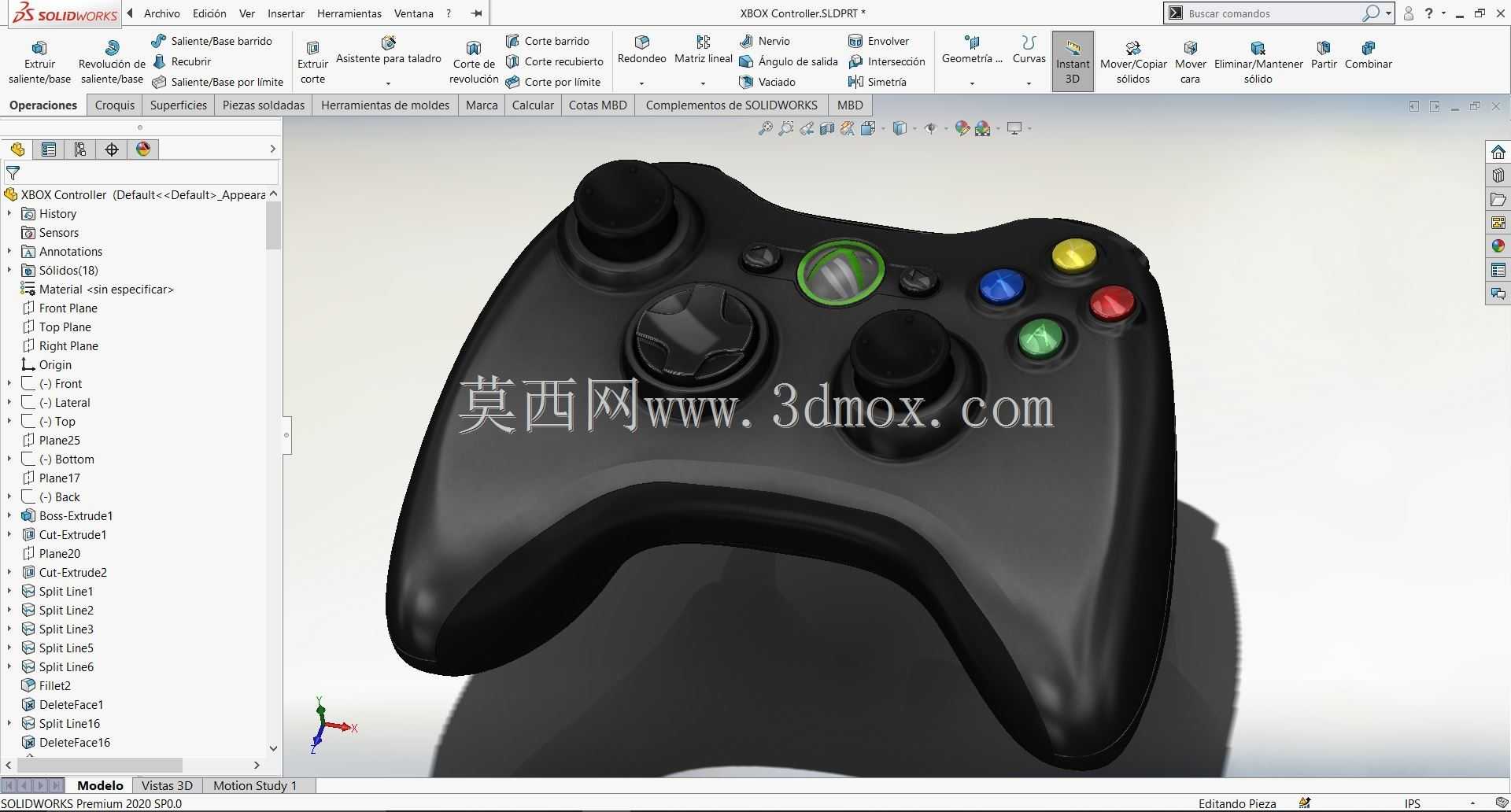

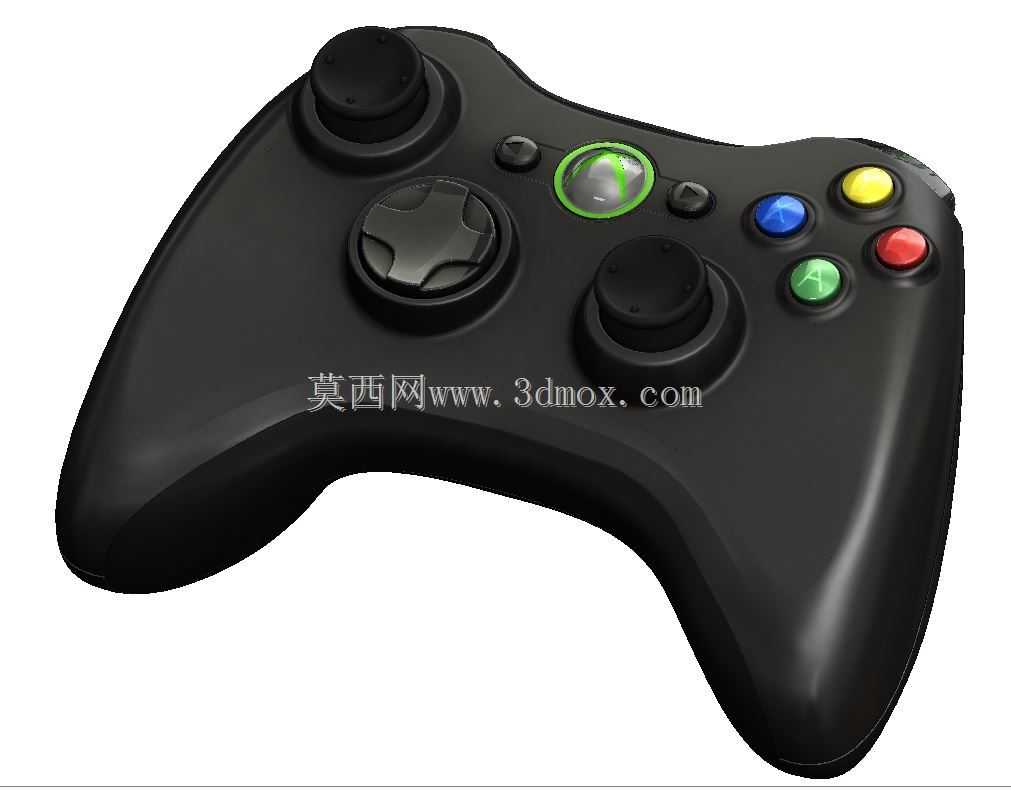

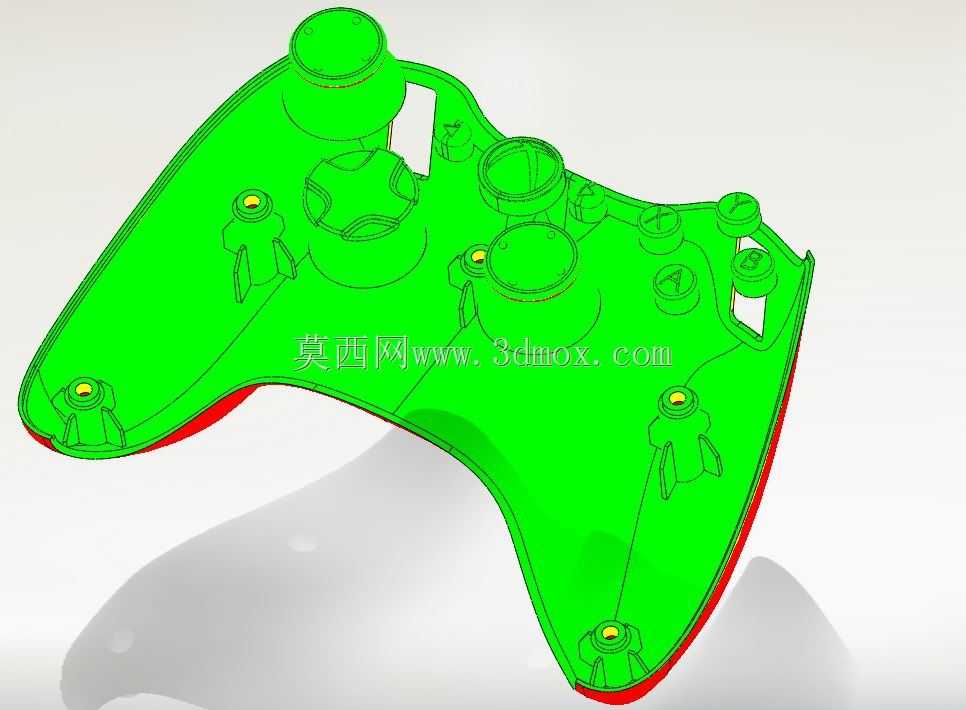

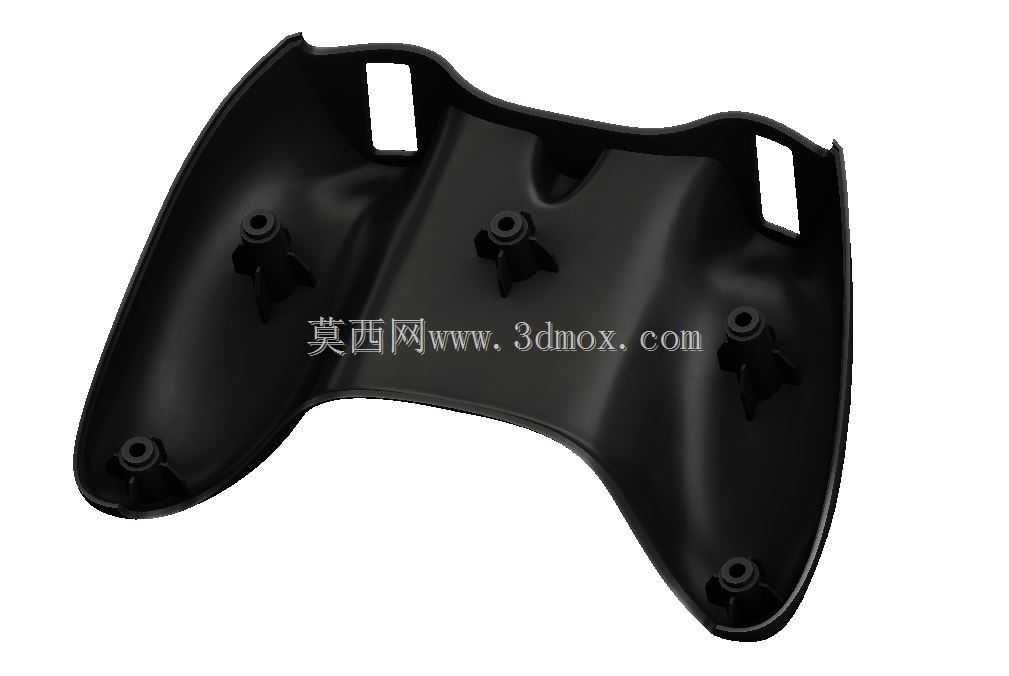

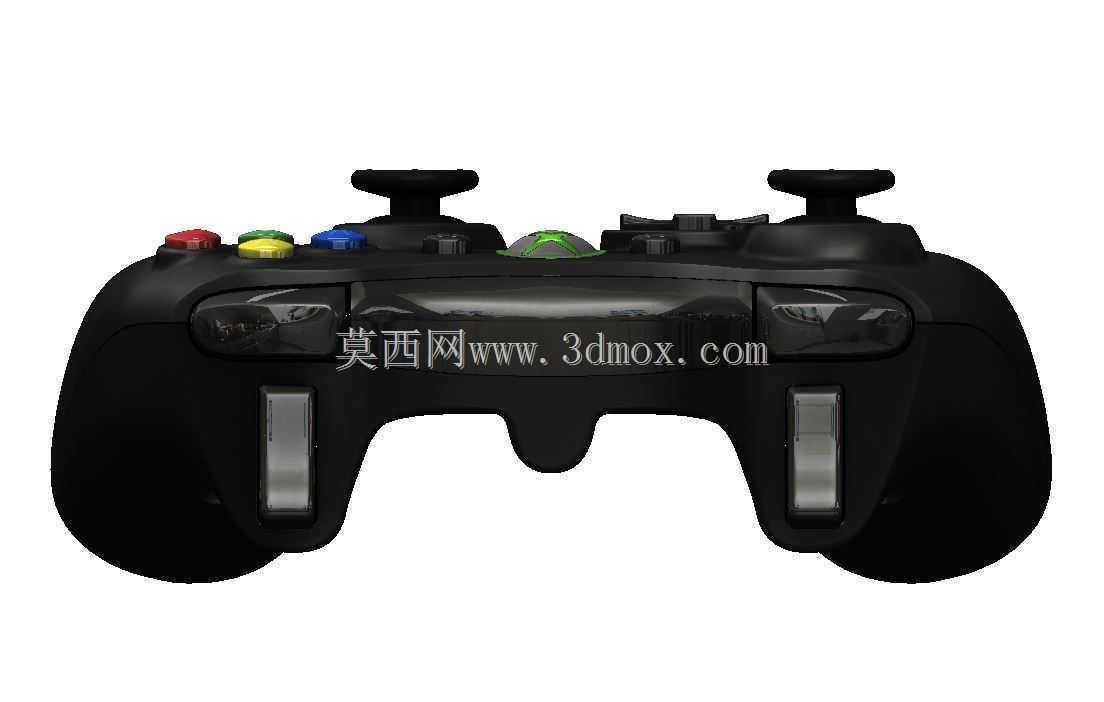

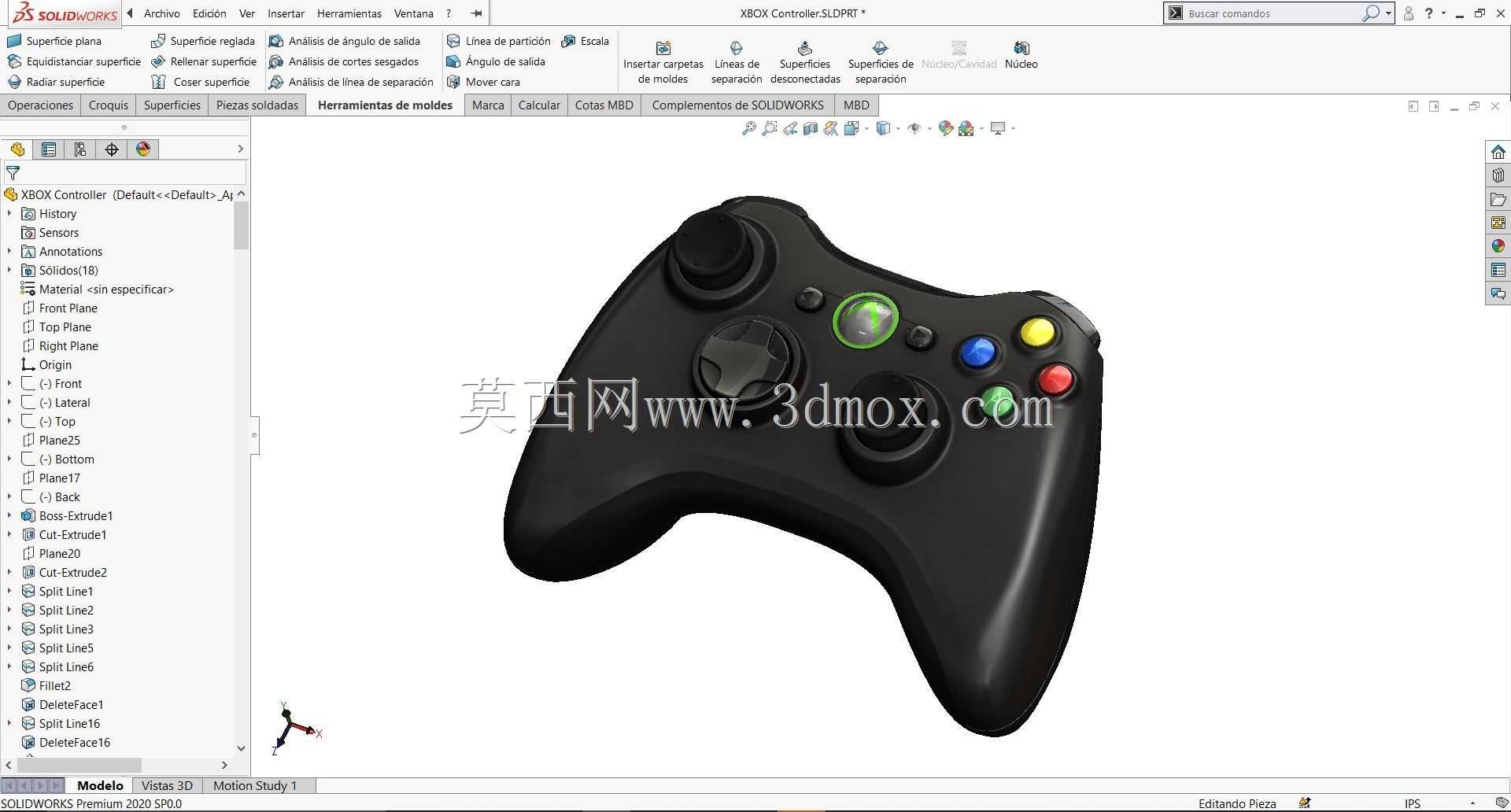

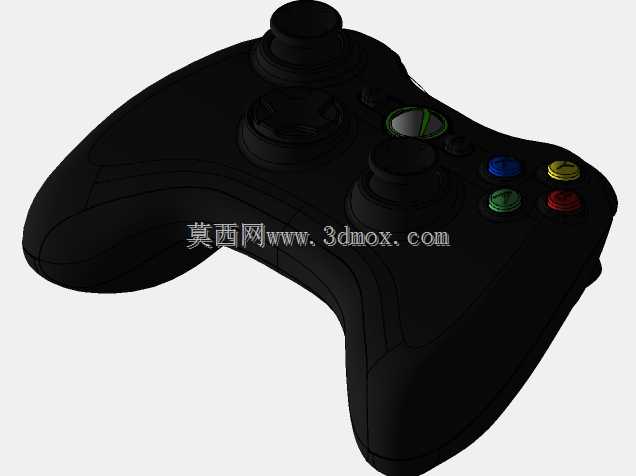

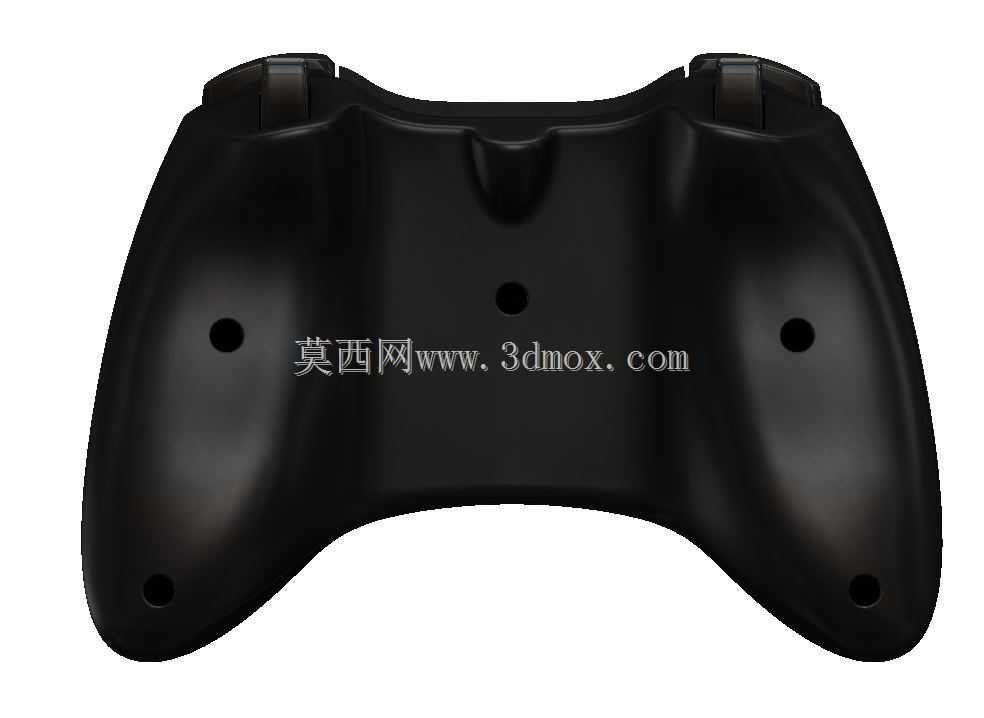

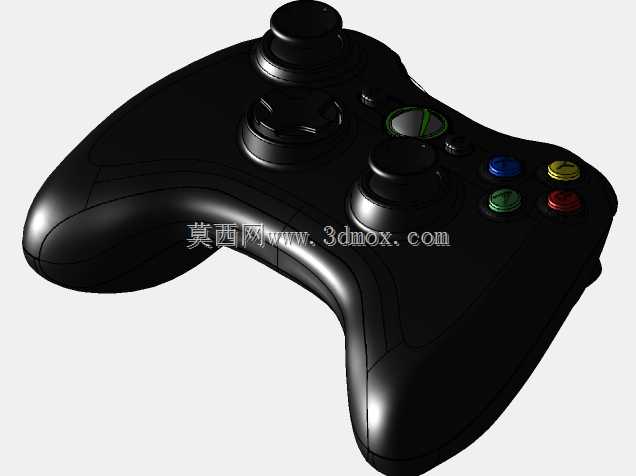

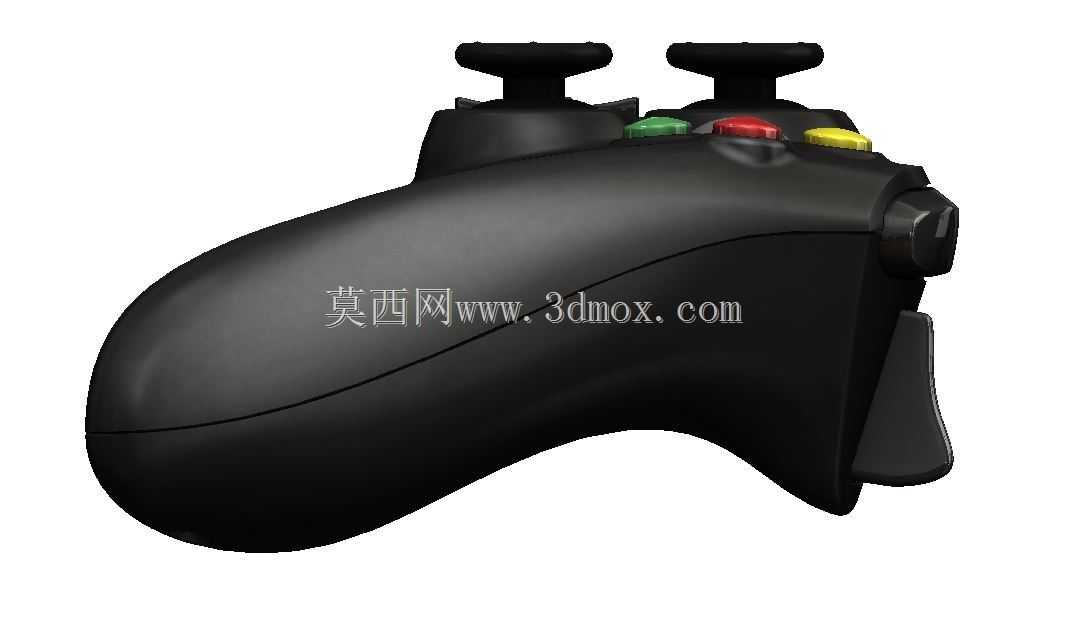

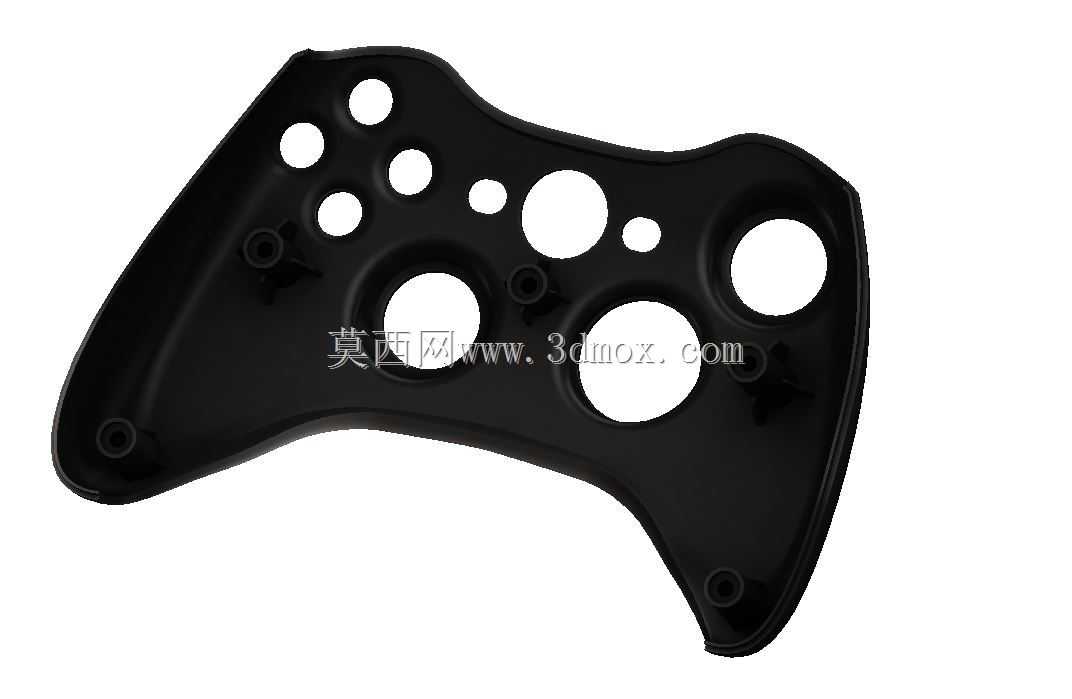

这款游戏手柄的曲面结构设计，核心围绕手持操控场景的实际使用需求展开，在结构设计阶段就充分考虑了注塑量产的工艺可行性，所有外观曲面与内部支撑结构都预留了符合注塑工艺要求的拔模角度，避免后续开模阶段出现结构倒扣、脱模困难等量产问题。从实际使用场景来看，这类手柄主要适配家用游戏主机、PC端游戏操控场景，需要适配不同手型用户的长时间握持需求，因此整体曲面轮廓完全贴合人手自然握持时的掌部弧度，左右握把的曲面收角经过多轮调整，既不会让手掌较小的用户握持时产生撑手感，也能让手掌较大的用户获得足够的支撑面，降低长时间游戏带来的手部疲劳。功能布局上，正面的方向键、双摇杆、功能按键的位置排布，完全匹配人手拇指的自然活动范围，用户握持时拇指无需大幅移动即可覆盖所有操作按键，顶部的肩键位置则对应食指的自然放置位置，按压行程与触发反馈的结构预留空间，都在曲面建模阶段做了精准的边界控制，避免按键与外壳曲面出现运动干涉。设计过程中采用曲面工具逐步构建整体外形，先通过主控制线框勾勒出手柄的整体轮廓边界，再通过放样、填充曲面等操作生成连续的外观面，所有曲面之间都做了G2连续处理，保证外观面顺滑无突兀折角，同时兼顾外壳壁厚的均匀性，避免注塑过程中出现缩痕、填充不足等缺陷。外形尺寸的边界控制上，整体宽度、握把厚度都参考了主流消费群体的手型尺寸数据，左右握把的最宽处、中心区域的厚度都做了针对性优化，内部的电池仓、电路板安装位的空间预留，也完全贴合外观曲面的内壁走向，在保证内部元器件有足够安装空间的前提下，尽可能压缩整体厚度，提升握持的贴合感。按键区域的曲面做了轻微的下沉处理，既让按键表面与外壳曲面保持视觉上的整体性，也能让用户在盲操作时通过曲面的触感快速定位按键位置，中心的导航键区域做了略微凸起的曲面处理，方便用户快速识别核心功能键位置。所有曲面的过渡区域都做了圆角处理，避免尖锐棱角带来的握持不适感，同时圆角半径的选择也充分考虑注塑工艺的流动性要求，避免过小圆角导致的注塑应力集中问题。
