拉杆式双油口液压缸三维结构

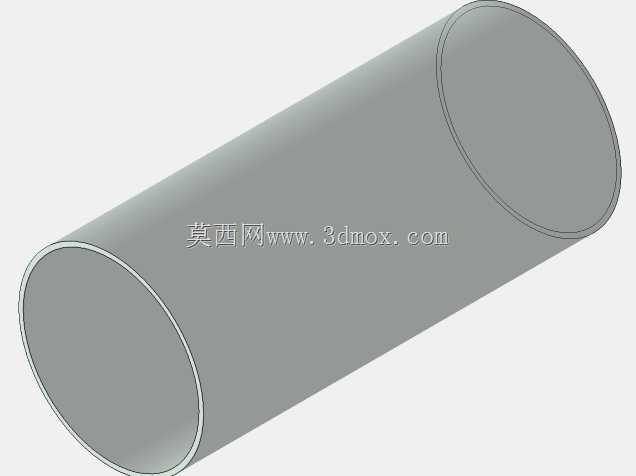

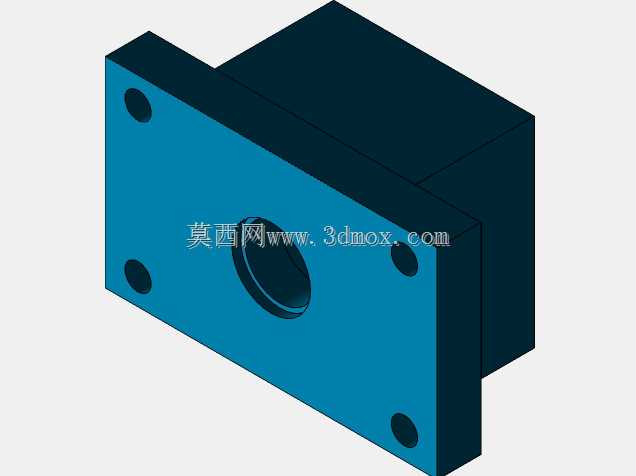

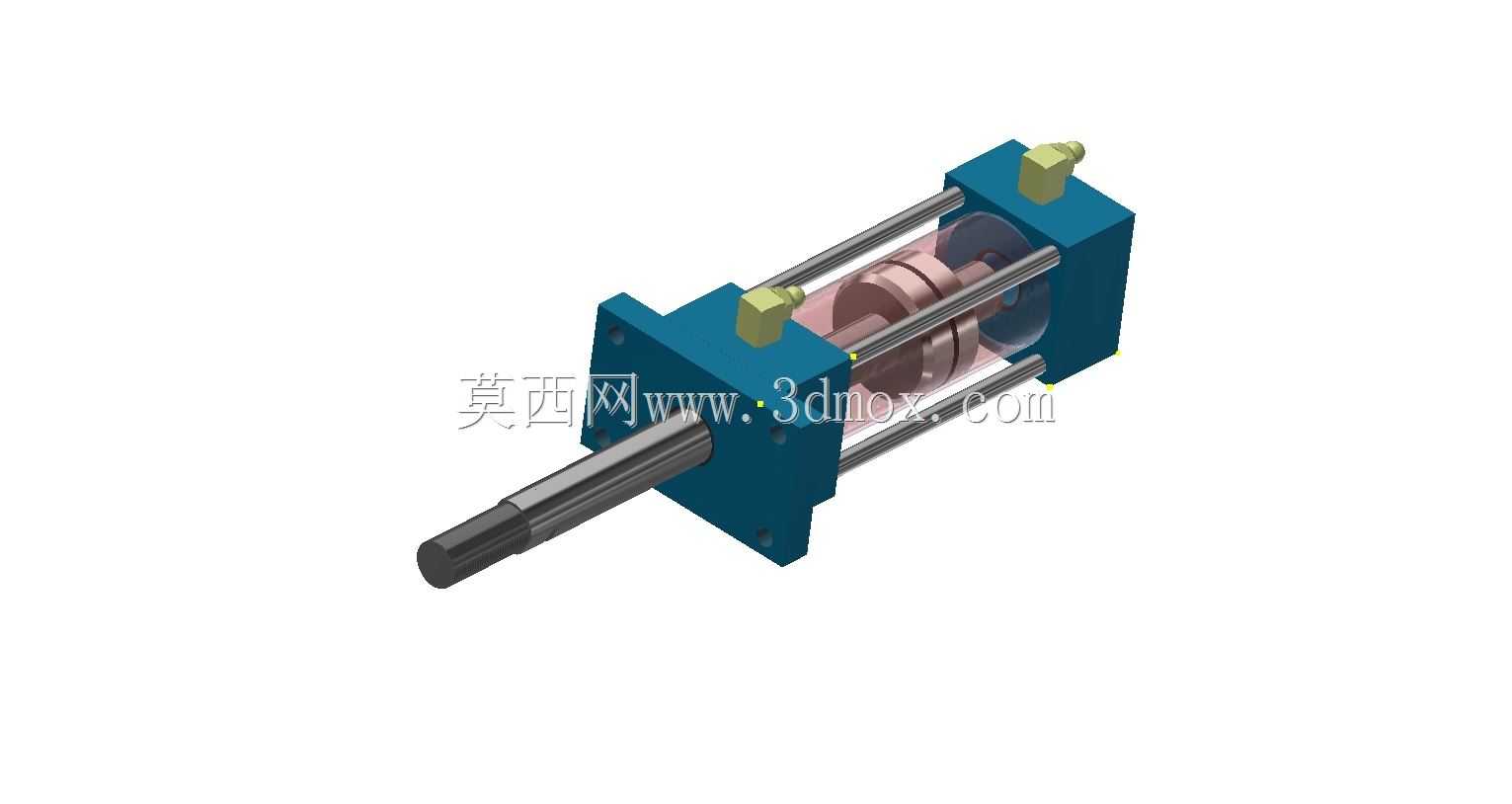

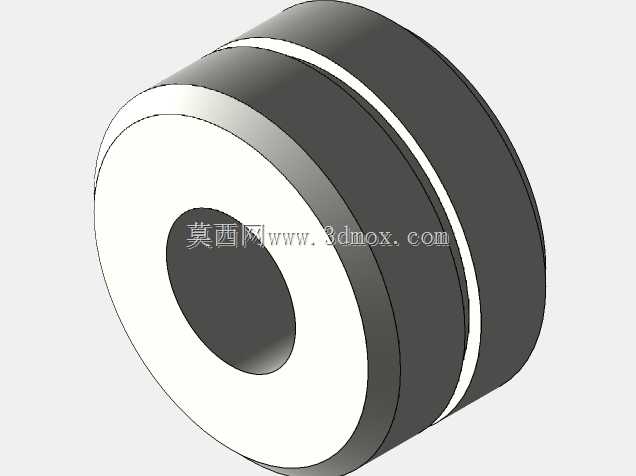

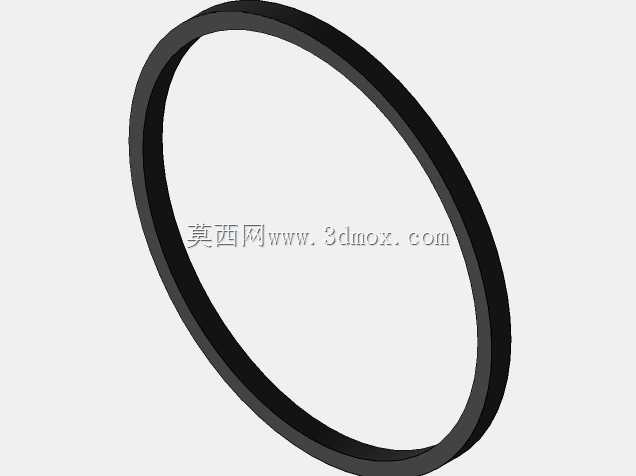

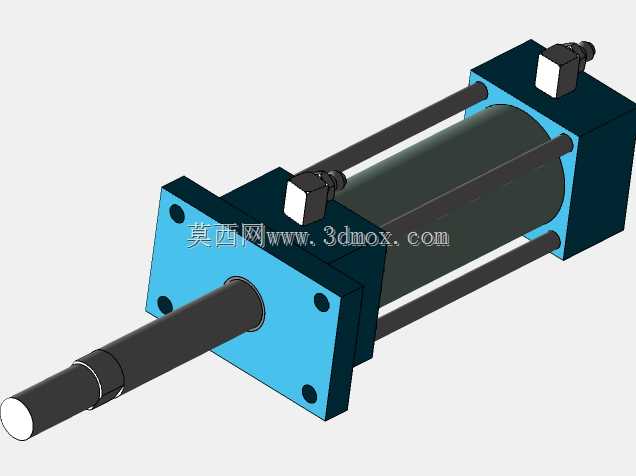

在液压传动系统的实际选型与结构设计环节，执行元件的匹配度直接决定整套设备的运行稳定性与负载输出能力，这款拉杆式双油口液压缸的三维结构，完整还原了常规中低压工况下标准油缸的全部装配细节，可直接用于液压站配套、工装夹具驱动、自动化生产线往复动作机构的选型参考与结构校核。从实际应用场景来看，这类结构的油缸普遍覆盖16MPa以内的工作压力区间，在机床工装夹紧、物流设备举升、专用设备进给、冶金辅具动作等场景中应用广泛，相比焊接式油缸，拉杆结构的缸体拆解维护更便捷，密封件更换无需大型工装辅助，端盖通过四根对称布置的合金拉杆锁紧，缸筒采用高精度冷拔无缝管加工，内孔粗糙度控制在Ra0.8以内，可有效降低活塞往复运动的摩擦损耗，延长密封件使用寿命。设计过程中优先考虑了安装边界的通用性，缸体两端的方形端盖预留了标准安装孔位，支持脚座安装、法兰安装、铰轴安装等多种连接方式，无需额外加工转接件即可适配不同设备的安装空间；活塞与活塞杆的连接采用卡键式锁紧结构，相比螺纹连接可承受更大的交变负载，避免长期往复动作出现活塞杆松动脱落的问题；缸体上下布置的两个油口为标准内螺纹接口，可直接匹配常规液压管路接头，油口内部预留了缓冲阀安装腔，可根据工况需求加装缓冲装置，降低活塞运行到行程端点时的机械撞击。从外形尺寸的设计逻辑来看，这款油缸的活塞杆直径、缸筒内径、行程参数均遵循通用液压元件的尺寸系列标准，各零件的配合公差完全符合液压元件的设计规范，活塞上的密封沟槽、导向环槽尺寸与市面常规密封件完全通用，后期维护无需定制非标配件；活塞杆表面采用高频淬火后镀硬铬处理，硬度可达HRC58以上，可适应多粉尘、轻微腐蚀的工作环境，避免活塞杆表面划伤导致的漏油问题。建模过程中完整还原了所有内部装配关系，包括活塞密封、活塞杆密封、导向套、防尘圈、拉杆锁紧螺母等细节，可直接用于液压系统的装配干涉检查、运动仿真验证，也可作为非标油缸改型设计的基础模板，设计人员可根据实际负载需求调整缸径、杆径、行程参数，快速衍生出适配不同工况的油缸结构，大幅缩短非标液压元件的设计周期。
