带快接接头的直线式液压执行元件结构

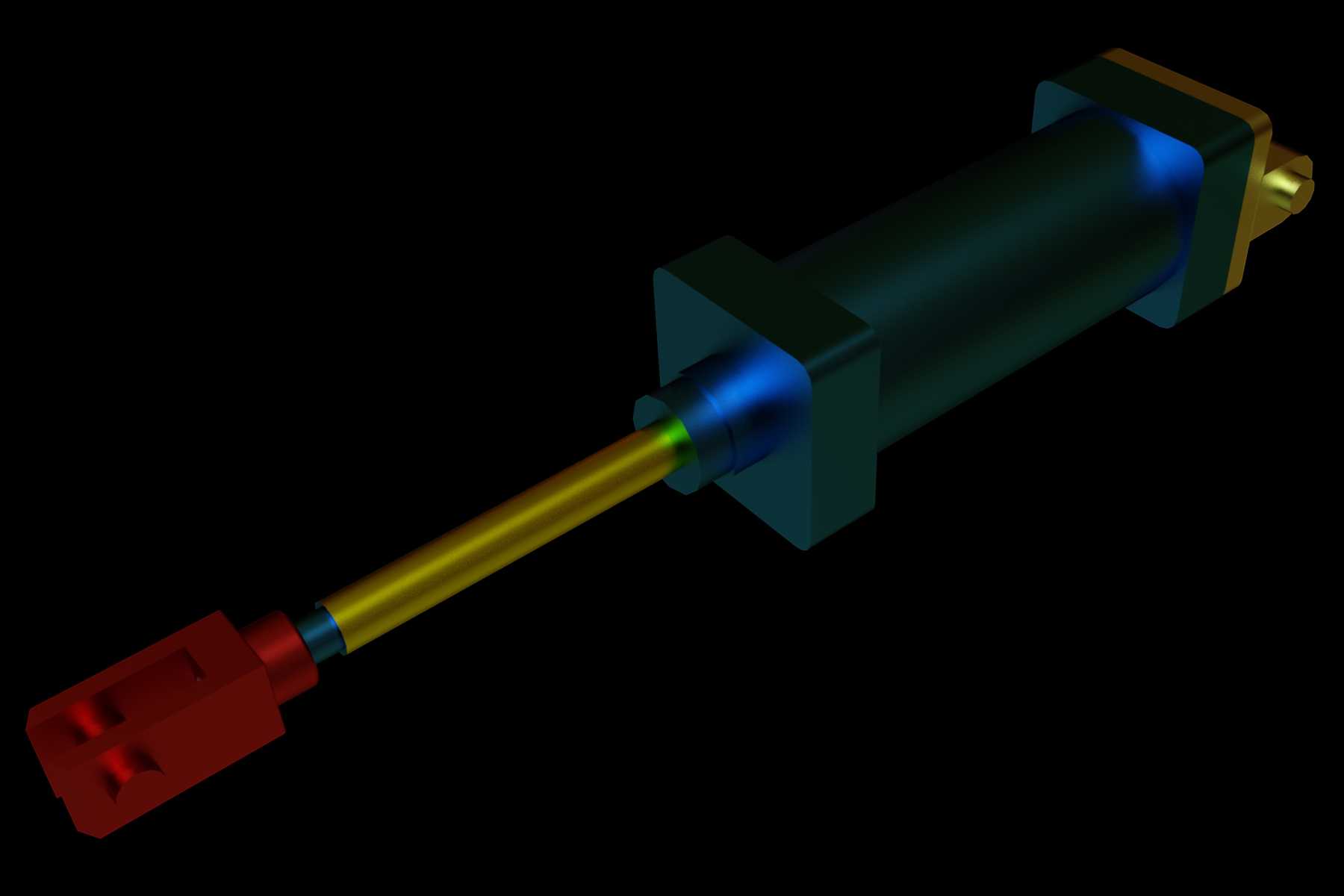

这款直线式液压执行元件的结构设计，核心围绕小行程直线推压作业场景展开，常见应用在小型工装夹紧工位、自动化产线的短距离顶推机构、小型液压机具的动力输出端，区别于大吨位重型液压缸，这类元件更侧重安装便捷性与响应速度，适配低压液压回路的动力输出需求。从结构布局来看，元件采用方形法兰安装端作为固定基准，法兰端面预留的安装孔位可直接贴合设备安装板完成锁固，无需额外设计转接支架，能有效压缩机构整体的安装占用空间，安装端的轴向定位面做了平整加工处理，可保证缸体轴线与安装面的垂直度，避免活塞杆伸出时出现偏磨问题。活塞杆表面做了硬化处理，降低往复运动过程中的磨损速率，杆端集成的红色快插式接头，可直接与配套的执行端负载快速对接，无需额外加工连接螺纹，大幅缩短现场装配的调试周期，接头处的限位结构可避免负载连接后出现松脱，保证动力传递的可靠性。缸体部分采用等径圆柱结构，内部的密封沟槽布局经过优化，在保证密封性能的前提下尽可能缩小缸体的径向尺寸，适配安装空间局促的设备布局场景，进出油口设置在缸体尾端的侧方位，可避免管路干涉活塞杆的全行程运动，油口的连接尺寸适配常规低压液压油管的接头规格，无需定制异型连接件。设计过程中重点考量了元件的行程与安装距的匹配关系，在满足额定推进行程的前提下，尽可能缩短缸体的总长度，让元件可以嵌入到紧凑的机构内部，不会因为元件自身尺寸过大挤占其他部件的布置空间。活塞杆伸出端的导向段做了加长处理，可承受一定的径向偏载，避免小角度偏载力直接作用在内部密封件上，延长元件的整体使用寿命。尾端的进出油口采用对称布局设计，可根据现场管路走向选择任意一侧接油，另一侧用堵头封堵即可，提升现场安装的灵活度。这类元件在实际使用中，通常搭配小型液压站使用，输出推力稳定，动作响应快，相比气动执行元件具备更大的输出力，相比电动推杆具备更强的抗过载能力，非常适合在工装夹具、小型自动化压装设备、便携液压工具这类场景中作为动力输出部件使用，结构上没有冗余的设计，所有特征都围绕实际安装与使用需求设置，没有多余的装饰性结构，完全服务于功能实现。
