带歧管阀组可逆双向齿轮液压马达结构

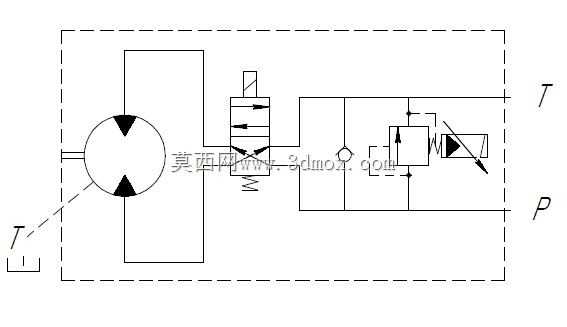

　　这款集成式齿轮马达主要面向中小型液压动力回路设计，常见于小型工程机械的辅助动作驱动、机床夹具的松紧控制回路、农用机具的液压执行单元配套场景，在需要正反向切换动力输出、对安装空间有紧凑要求的液压系统中适配性较强。不同于分体式马达加阀组的常规配置，该结构将方向控制阀、安全阀与齿轮马达本体、歧管流道集成在同一安装箱体上，省去了外接阀块的管路连接环节，能有效减少管路接头带来的泄漏点，同时压缩整体安装占用空间，在移动液压设备的狭小安装舱内布置时优势明显。从功能设计上看，集成的4/2方向控制阀可直接控制马达进出油口的流向切换，无需在外部管路额外加装换向阀，操作人员通过阀端的控制接头即可快速完成马达正反转的动作切换，

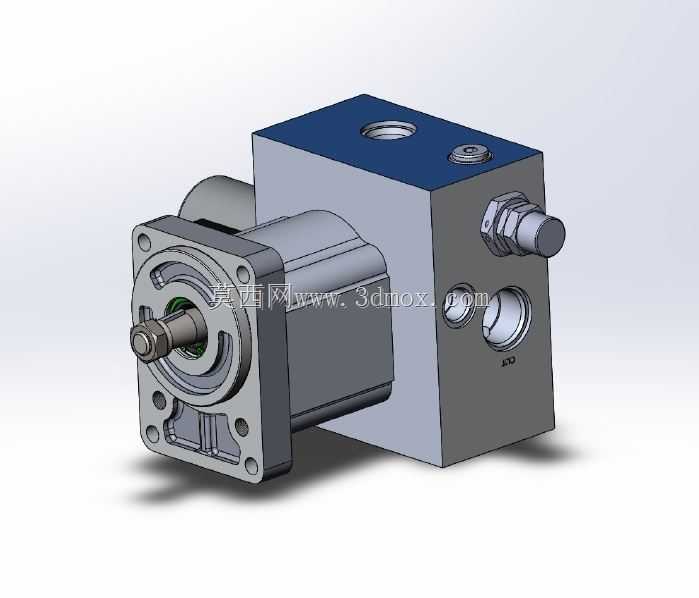

　　适配需要频繁切换旋转方向的作业工况；内置的安全阀可在回路压力超过设定阈值时自动溢流卸荷，避免负载突变带来的压力冲击损坏马达内部齿轮副与密封结构，对马达本身和下游执行元件都能起到过载保护作用。设计过程中优先考虑了安装边界的适配性，马达输出轴端采用标准法兰安装接口，法兰端的安装孔位尺寸符合通用液压马达的安装互换要求，可直接替换同排量的常规齿轮马达，无需改动原有设备的安装基座；歧管箱体上预留的油口位置经过布局优化，进出油口、控制油口均布置在箱体易操作的侧面，外接管路时不会与马达本体、周边安装结构产生干涉，日常检修时也能快速完成接头拆装。排量设定为23立方厘米每转，适配中低转速、中等输出扭矩的工况需求，齿轮副采用轴向间隙补偿结构设计，

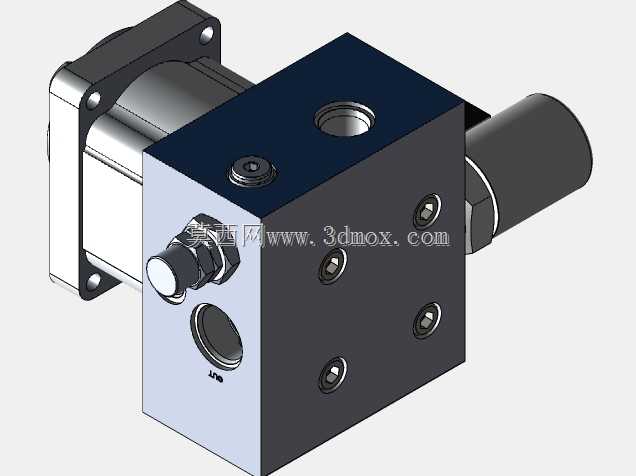

　　可在不同工作压力下保持稳定的容积效率，减少内泄漏带来的动力损失；马达与阀组连接的流道在箱体内部直接加工成型，流道转角处做了圆弧过渡处理，能降低液压油在流道内的沿程压力损失，同时减少油液流动带来的振动与噪音。整体外形采用方正箱体加圆柱马达本体的组合结构，安装时可通过箱体上的预留安装孔做侧面固定，也可通过马达法兰端做端面固定，两种安装方式的受力点均经过强度校核，在额定工作压力下不会出现安装变形问题；外部各控制接头、油口的尺寸均采用通用液压管接头标准，用户选型时无需定制特殊接头，可直接选用标准液压管路完成系统连接。
