MOTOVARIO NMRV040-60蜗轮蜗杆减速电机结构

这款NMRV系列蜗轮蜗杆减速电机，在轻工输送、包装生产线、小型自动化专机的动力传输环节应用十分广泛，尤其适配对安装空间有严格限制、需要大传动比低转速输出的工位。从实际选型适配角度看，这类减速单元常被用在皮带输送机的驱动端、小型翻转机构的动力源、包装设备的送料辊组传动上，能在输入高转速电机动力的同时，按照固定传动比降低输出转速、提升输出扭矩，匹配执行端的负载动作需求。

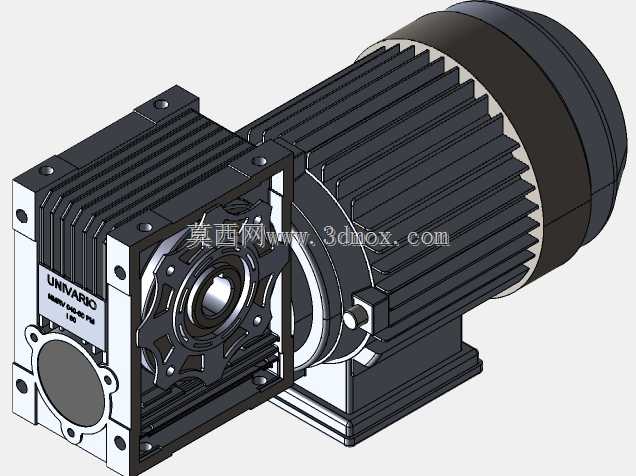

从结构设计逻辑来看，模型完整还原了铝壳蜗轮箱体与后端驱动电机的集成式布局，箱体采用方形法兰安装结构，输入侧与电机端通过止口配合定位，保证同轴度误差控制在装配允许范围内，输出端为中空轴带法兰的连接形式，可直接套接负载轴，省去额外的联轴器连接结构，大幅压缩整体安装长度。箱体表面的散热筋沿轴向均匀排布，是针对蜗轮副传动过程中发热问题做的结构优化，能在连续运行时增大散热面积，避免箱体内润滑脂温度过高导致润滑失效。

设计过程中优先考虑了安装边界的适配性，方形箱体的四个安装角预留了通孔安装位，支持卧式底脚安装与法兰安装两种形式切换，输出端的连接法兰尺寸符合通用安装标准，能直接替换同规格的其他品牌同型号减速单元，不需要对设备安装位做二次改孔加工。蜗轮副采用齿面啮合的传动形式，具备反向自锁特性，在垂直输送、升降类工位使用时，可避免停机后负载倒转引发的安全问题，这也是这类减速结构在轻载升降工位被频繁选用的核心原因。

从结构细节来看，电机端的散热筋与箱体散热筋做了连贯的造型处理，端盖位置的油封安装位、轴承定位台阶都在模型中做了准确还原，能直接用于设备整体装配的干涉检查，也可作为同类型减速单元选型时的安装尺寸参考，帮助设计人员在布局阶段就确认动力单元的安装空间是否充足，避免后期装配出现干涉问题。
