桌面级熔融沉积3D打印挤出机构

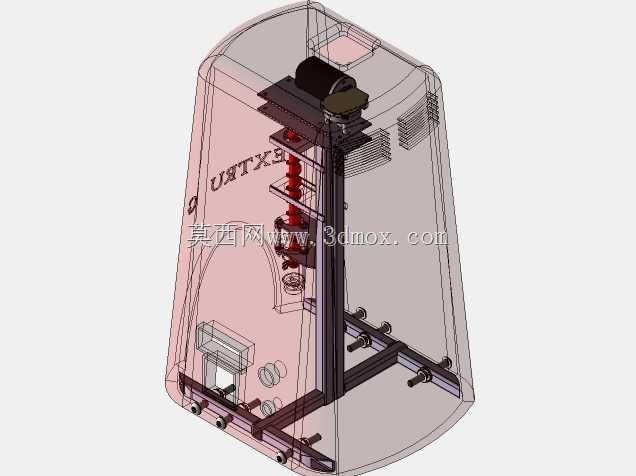

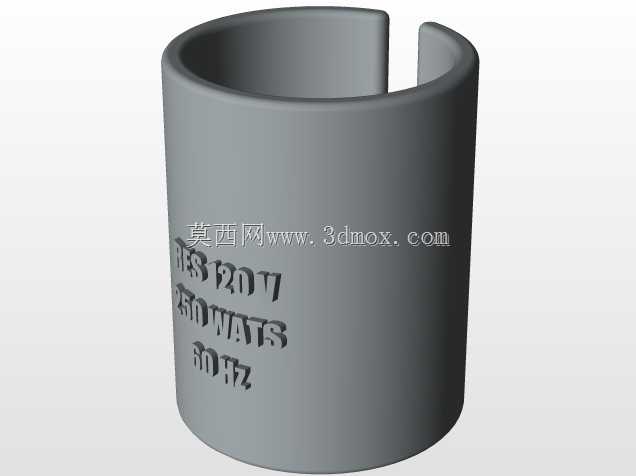

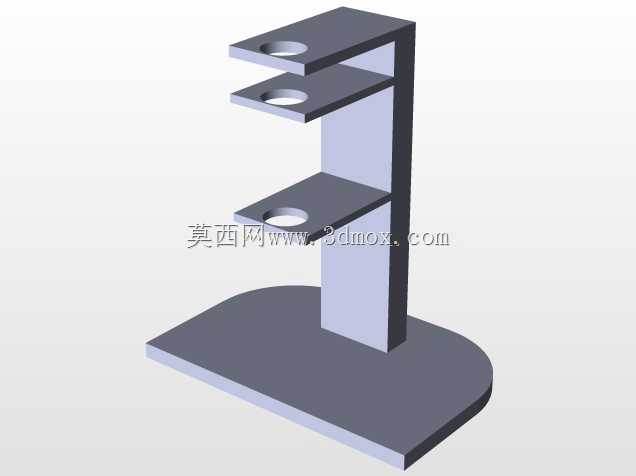

这套挤出结构主要面向桌面级熔融沉积成型3D打印场景，适配个人创客、小型工作室的小尺寸制件快速成型需求，可直接安装在常规桌面级FDM设备的运动机架上，承担耗材输送、熔融、精准出丝的核心功能。从结构布局来看，整体采用立式集成设计，将送料驱动、加热熔融、散热导流三个功能段沿竖直方向排布，最大程度压缩横向占用空间，适配常见的半封闭桌面设备外壳安装边界，外壳预留的通风槽刚好对应散热段位置，无需额外改动外壳风道即可实现散热气流的顺畅流通。送料段采用近端挤出的布局设计，驱动轮与从动压轮的压紧间隙可通过侧边的调节螺钉微调，能适配1.75mm直径的PLA、ABS等常见打印耗材，压轮表面做了滚花处理，增大与耗材表面的摩擦力，避免高速送料时出现打滑、送料不足的问题，送料通道做了顺滑的倒角过渡，减少耗材行进过程中的阻力，避免耗材弯折卡滞。加热熔融段采用一体化喉管设计，喉管与加热块之间做了隔热隔断，减少热量向送料段传导，避免耗材提前软化膨胀造成堵头，加热块内置标准加热棒与测温孔位，可适配市面上通用的热敏电阻与加热元件，喷嘴采用螺纹连接方式，可根据打印需求更换不同口径的喷嘴，满足大流量快速打印或者高精度细节打印的不同需求。散热段对应喉管的上部位置，设计了多片平行散热鳍片，配合侧边预留的风扇安装位，可通过强制风冷将喉管上部温度控制在耗材玻璃化转变温度以下，保证耗材进入加热段前保持固态，维持稳定的送料压力。整个结构的安装基准设置在底部的安装支架上，支架预留了四个对称的安装孔位，孔位间距匹配常规的X轴运动滑块安装尺寸，可直接固定在运动滑台上，整体重心沿竖直方向落在安装面中心，高速运动时不会产生额外的偏载力矩，减少运动过程中的振动，提升打印过程的稳定性。结构内部的走线全部沿立式立柱侧边的走线槽布置，避免运动过程中线缆与其他部件产生干涉，外壳采用半透明的可视化设计，可直接观察内部送料状态，出现卡料等故障时可快速定位问题位置，无需完全拆解外壳即可完成简单的故障排查。
