手动式万能材料拉伸性能测试装置

这套手动加载的材料力学测试装置，主要面向小载荷非金属、薄金属试样的拉伸性能检测场景，常见于高校材料力学实验室教学、小型加工厂来料初检、五金制品厂小零件力学性能抽检环节，不需要外接动力源，靠手动液压驱动即可完成加载，对场地供电条件没有要求，移动布置也十分灵活。

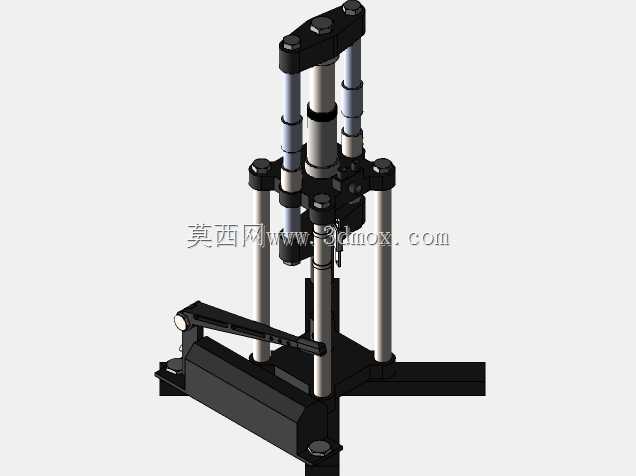

从结构设计逻辑来看，装置采用四柱式导向承载框架，四根镀铬光杆作为立柱承担加载时的反作用力，同时为上下移动的加载横梁提供直线导向，避免加载过程中横梁出现偏摆，保证试样受力始终沿轴向方向，减少测试数据的系统误差。底部集成手动液压加载单元，摇动手动压杆即可驱动中间的加载柱塞向上运动，带动中横梁沿立柱上升，配合上固定夹头形成对试样的拉伸载荷，加载速率可通过手动摇臂的操作速度灵活控制，适合需要缓慢加载观察试样形变过程的测试场景。

夹头部分采用楔形自锁结构，随着拉伸载荷增大，夹块对试样的夹持力会同步提升，可有效避免拉伸过程中试样打滑，适配不同厚度的片状、棒状试样，更换夹块即可完成不同规格试样的装夹。装置的安装边界十分紧凑，整体占地尺寸仅相当于普通办公工位的三分之一，底部预留四个地脚安装孔，可直接固定在水泥试验台或者重型工作台上，不需要额外做地基处理，安装调试门槛很低。

设计过程中重点考虑了手动操作的人机工程学，加载摇臂的操作高度设置在站立操作的舒适区间，长时间操作也不容易产生疲劳，框架部分的受力件均做了强度校核，在额定载荷下的变形量控制在测试精度允许范围内，导向立柱与横梁之间采用自润滑铜套配合，日常维护只需要定期涂抹润滑脂即可，不需要复杂的保养流程。这类手动测试装置虽然加载载荷上限不高，但胜在结构简单可靠、使用成本低，在不需要大载荷高精度测试的场景下，实用性远高于大型全自动万能试验机，尤其适合教学演示场景，学生可以直观观察到从加载到试样断裂的完整过程，理解材料拉伸过程中的弹性变形、屈服、颈缩、断裂各个阶段的力学表现。
