冷却塔配套支撑钢架结构三维设计

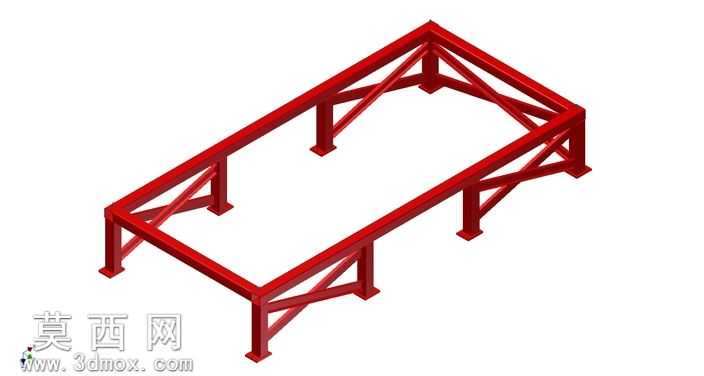

本作品为冷却塔配套的支撑钢架三维模型，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循钢结构设计规范与实际生产加工逻辑，完整还原了支撑钢架的真实结构形态。模型整体为长方形框架布局，主体采用等截面型钢作为主梁构件，沿框架长边布置两根通长主横梁，短边布置对应端梁，形成稳定的矩形外框主体结构；在框架内部设置多道斜向支撑腹杆，按照桁架受力逻辑排布，斜杆与主梁、立柱的连接节点均做了贴合实际焊接工艺的结构处理，保证力的传递路径清晰合理，有效提升框架整体的抗扭、抗弯承载能力。竖向支撑部分共设置六根独立立柱，分别布置在框架四角与长边中点位置，每根立柱底部设计有方形安装底板，底板上预留螺栓安装孔位，用于现场与混凝土基础的锚固连接；立柱与主梁的连接位置增设了三角加劲肋结构，强化节点连接强度，避免应力集中导致的结构变形。材质设置上，整体钢架赋予红色防锈漆金属材质，还原了工业钢结构件的典型表面处理效果，材质参数调整了金属粗糙度与反光度，模拟真实漆面的哑光质感，渲染效果清晰展现构件的轮廓与连接细节。设计过程中充分考虑冷却塔设备的安装需求，框架内部预留充足的设备安放空间，各构件的截面尺寸、间距参数均经过受力合理性校验，既保证支撑结构的承重能力满足冷却塔满载运行的载荷要求，也兼顾了钢结构件的加工便利性，所有构件均采用常规标准型钢，无需特殊定制加工，可直接用于生产下料参考、安装施工模拟以及结构受力校验场景，模型的各零件均为可编辑参数化特征，支持根据实际项目的冷却塔尺寸、载荷需求快速调整构件规格与框架尺寸。
