SK40规格DIN69871标准窗体闪数控刀柄

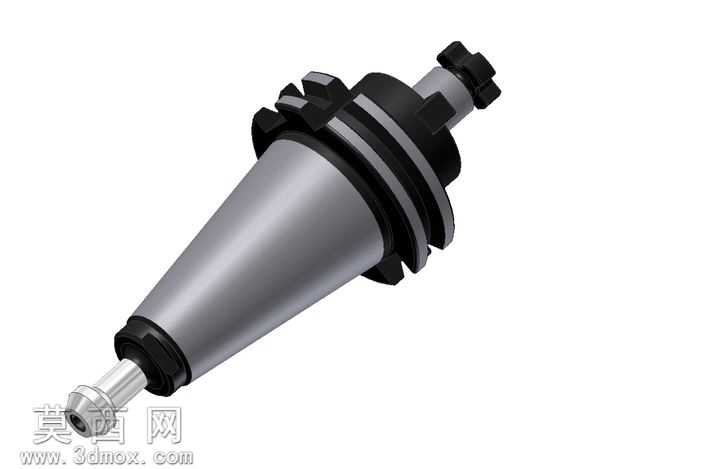

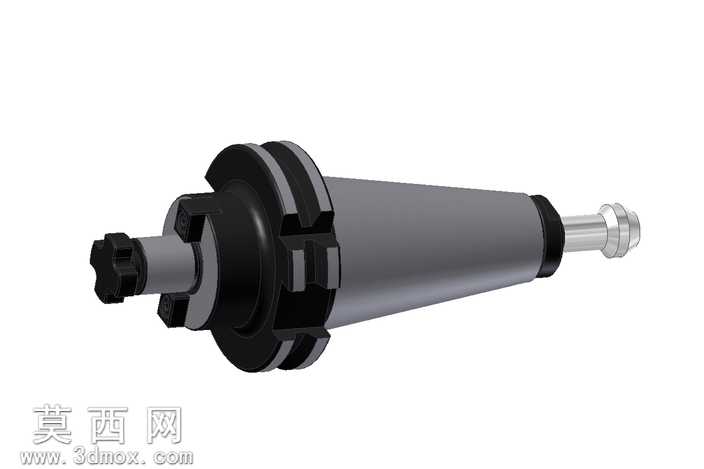

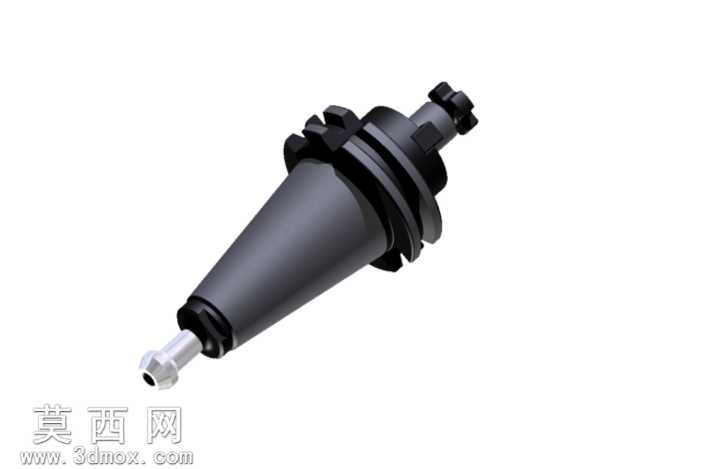

该模型为符合DIN69871标准的SK40-16-35规格窗体闪数控刀柄，建模过程严格遵循标准尺寸规范，首先以刀柄锥面为基准特征搭建整体建模坐标系，通过旋转凸台特征生成7:24锥度的主体锥柄结构，锥面的角度公差、长度尺寸完全匹配DIN69871标准中SK40接口的参数要求，保证与机床主轴的装夹同轴度。建模时依次构建刀柄尾部的拉丁拉钉结构、中部的法兰定位凸缘、前端的弹性夹头装夹腔，拉钉的螺纹规格、法兰端的驱动槽尺寸、夹头腔的内锥角度均按照标准参数逐一绘制，通过拉伸切除、圆周阵列等特征完成法兰端的传动键槽、防滑齿结构，还原刀柄与主轴的周向定位、扭矩传递的结构细节。材质渲染阶段，主体锥柄部分采用发黑处理的合金钢材质，调整材质的金属粗糙度、反射参数还原工业刀柄表面的哑光磨砂质感，前端拉钉、锁紧螺母部分采用光亮镀铬的金属材质，通过高光反射效果区分不同部件的表面处理工艺，夹头锁紧部位的橡胶密封圈采用半哑光的黑色橡胶材质，还原密封件的质感特征。结构设计上，该刀柄针对15000min-1的最高转速做了动平衡结构优化，建模时还原了刀柄本体的对称减重结构，法兰端的平衡修正槽特征也完整呈现，保证高速旋转时的动平衡精度；内部的冷却通道结构通过隐藏特征可单独查看，中心通孔的直径、内壁过渡圆角均按照内冷刀具的使用要求设计，可适配中心出水的切削冷却方案。整体建模采用参数化设计逻辑，所有关键尺寸均关联标准参数，可通过修改参数快速适配不同长度、不同夹持直径的同系列刀柄模型，装配关系上完整还原了拉钉、锁紧螺母、弹性夹头与刀柄本体的配合关系，各部件的配合间隙、定位台阶均按照实际装配公差绘制，可直接用于机床加工仿真、刀具装配干涉检查等场景，模型的细节还原度高，无多余的冗余特征，曲面过渡顺滑，无破面、错面等建模缺陷。
