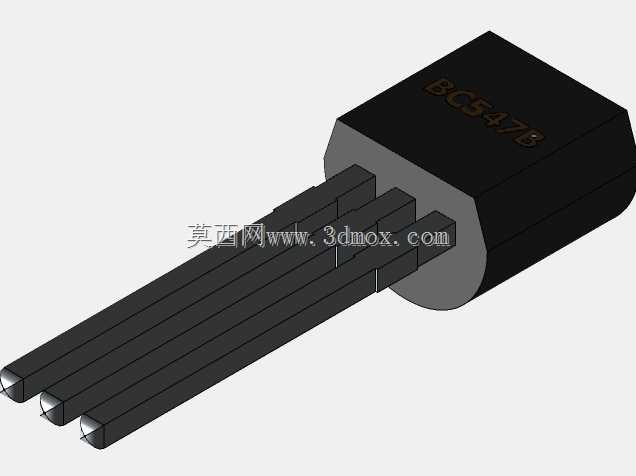

TO-92封装BC547B NPN型晶体管结构

　　在消费类电子控制板、小型信号放大电路、低压开关回路的PCB布局设计环节，直插封装的小功率晶体管是极为常见的分立半导体器件，BC547B作为经典的NPN型硅管，常被用于小信号前置放大、电子开关、逻辑电平转换等场景，其TO-92封装的三维结构建模，直接影响PCB Layout阶段的元件间距校验、插件孔位匹配、焊盘尺寸设计以及后期波峰焊治具的适配精度。这款晶体管的封装本体采用半哑光黑色环氧塑封结构，本体顶部通过激光蚀刻标注器件型号，方便生产环节的物料识别与目视检错，塑封本体的圆弧过渡边角设计，既符合塑封模具的脱模工艺要求，也能避免插件过程中尖锐边角划伤PCB阻焊层或操作人员手部。三根平行引出的直插引脚采用镀锡铜合金材质，引脚截面为矩形，

　　引脚间距严格遵循TO-92封装的通用行业标准，建模时保留了引脚端部的轻微倒角特征，匹配自动插件机的导正销导入角度，减少插件过程中的引脚弯折、卡料问题。从设计思路上看，该模型完全还原实物的安装边界尺寸，塑封本体的高度、引脚伸出长度、引脚中心距都按照实际量产器件的公差中值建模，既可以用于PCB装配阶段的干涉检查，确认器件与周边电解电容、电阻、接插件的安全间距，避免出现元件贴装后互相顶碰的问题，也能用于教学演示环节，帮助电子工程初学者直观认识直插晶体管的外形结构与引脚排布规律。在实际设备应用中，这类小功率晶体管常被布置在控制板的信号处理区域，工作时耗散功率较低，不需要额外加装散热结构，建模时还原的塑封本体表面平整度特征，

　　也能辅助热仿真环节的参数设置，匹配塑封材料的热传导特性，更准确地模拟器件工作时的表面温升情况。引脚的排布顺序严格对应实物的E、B、极定义，模型中三根引脚的长度差也符合量产器件的成型特征，方便设计人员在做PCB封装时对应引脚序号，避免出现封装引脚定义反向导致的电路功能失效问题。
