带铝制散热外壳50W10kΩ大功率电阻

　　这款带被动冷却外壳的大功率电阻，是工业电控系统里常用的功率耗散元件，日常在变频器制动回路、伺服驱动泄放回路、大功率电源限流支路、测试负载柜里都能见到它的身影，核心作用就是把回路里多余的电能转化为热能耗散掉，避免过压或过流损坏核心控制元件。

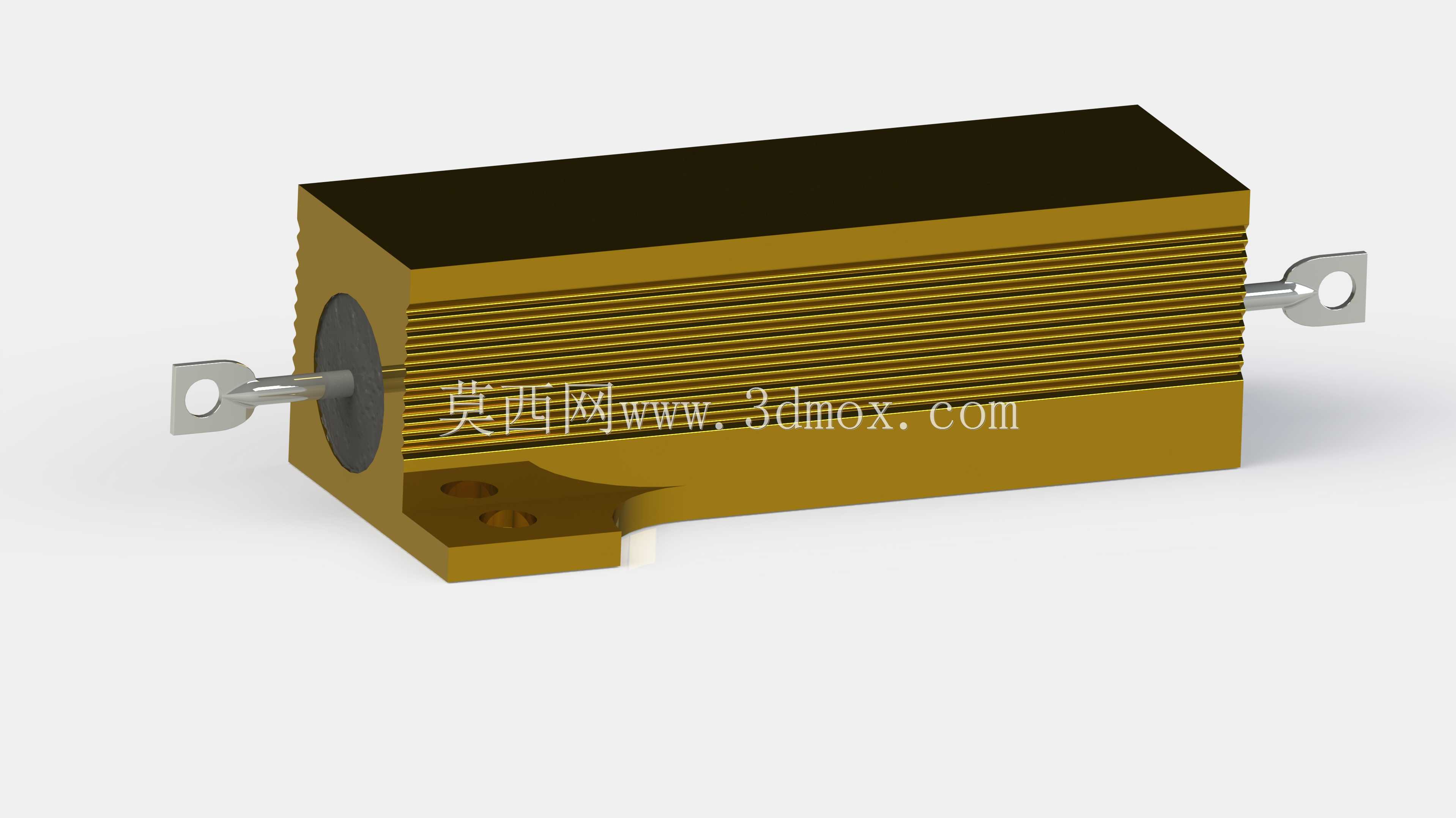

　　从结构设计来看，主体采用黄金色铝制挤压型材作为散热壳体，壳体表面加工有密集的平行轴向散热鳍片，这种结构不需要额外加装风扇，依靠自然对流就能把电阻芯工作产生的热量快速传导到空气中，相比同功率的碳膜电阻或者瓷壳电阻，持续工作的温升能低15到20摄氏度，适合长时间满负载运行的工业场景。电阻芯被绝缘导热材料紧密包裹在铝壳内部，两端用耐高温密封胶封堵，既可以隔绝外界粉尘、潮气侵入内部，也能保证电阻芯和铝壳之间的绝缘强度，满足工业环境下的电气安全要求。

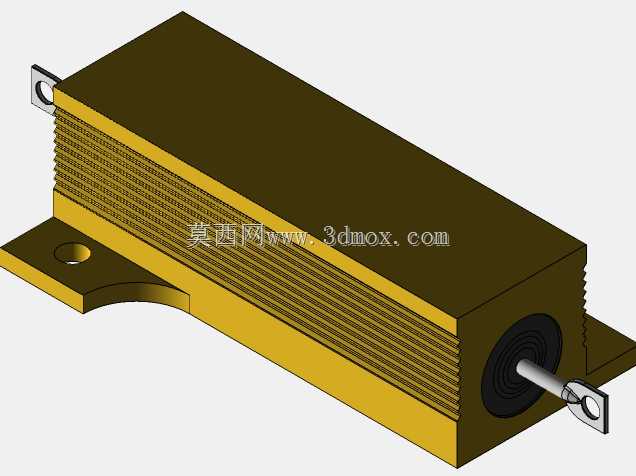

　　安装结构上，壳体底部带有一体成型的安装固定脚，脚上开有标准的圆形安装孔，适配M4规格的固定螺丝，可以直接锁装在设备的金属安装板或者散热背板上，安装时不需要额外定制固定支架，能减少装配环节的零件数量。两端的引出端采用带安装孔的金属焊片结构，既可以用螺丝压接接线端子，也可以直接焊接导线，接线方式灵活，能适配不同设备的布线工艺要求。

　　选型使用时需要注意，这款电阻的额定功率为50W，标称阻值10kΩ，安装时要保证壳体周围预留至少10mm的通风间隙，不要紧贴其他发热元件布置，如果是在密闭机柜内使用，要配合机柜整体的散热风道设计，避免热量堆积导致电阻阻值漂移或者过热损坏。建模过程中完整还原了散热鳍片的齿距、安装脚的孔位尺寸、引出焊片的安装孔径，所有配合尺寸都按照实物的安装公差做了还原，导入装配体时可以直接匹配安装位，不需要二次调整尺寸，能直接用于电控柜的布局布线设计、设备结构干涉检查，也可以作为教学演示里的电子元件模型使用。
