AMS1117线性稳压器电子元件结构建模

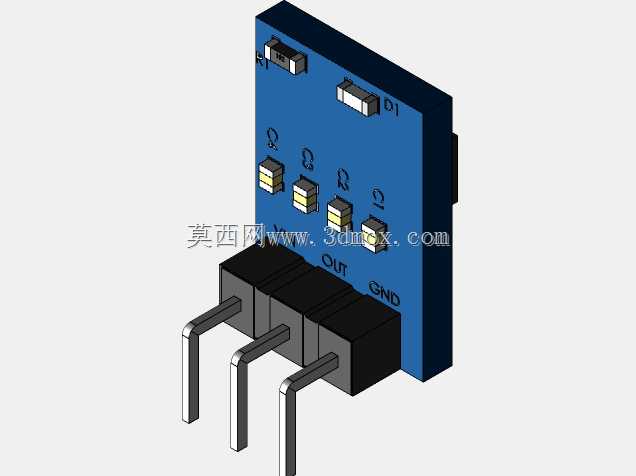

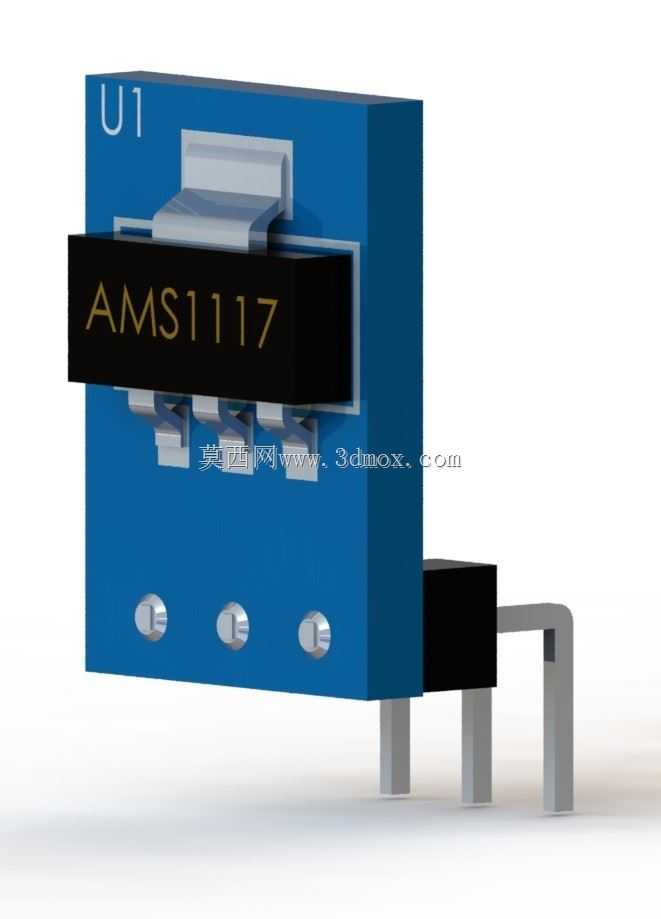

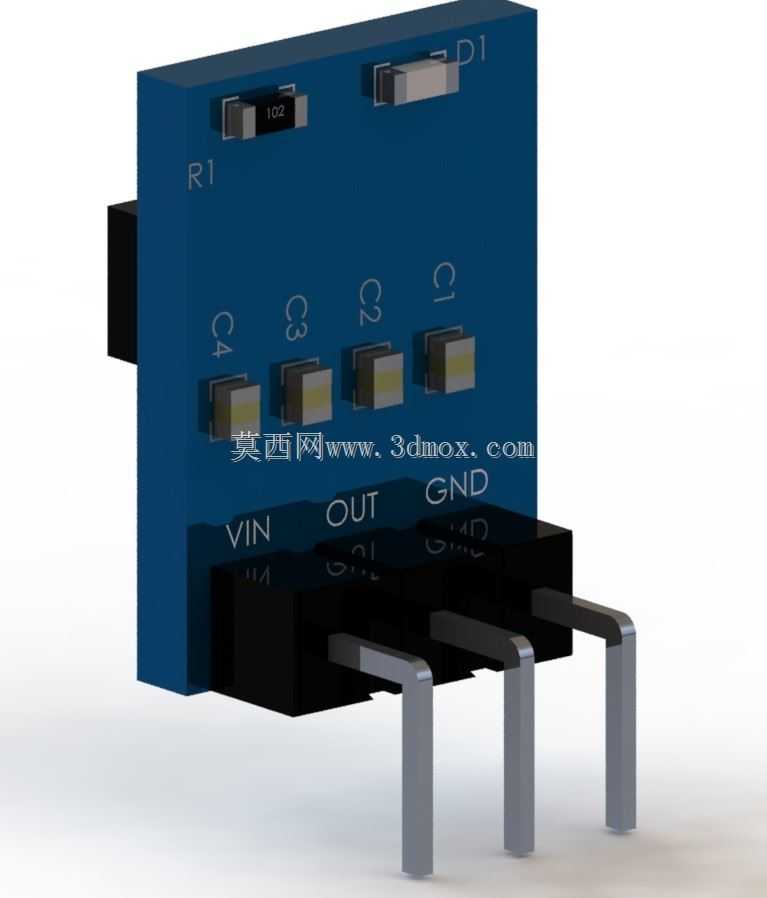

在低压直流供电的电路设计场景中，AMS1117这类线性稳压器是板级电源链路里极为常见的基础器件，小到消费类电子的主控板供电、工控传感模块的电压转换，大到嵌入式开发板的外设电源支路，都能见到它的应用身影。做这类贴片封装器件的三维建模时，首先要锚定实际生产中的安装边界，SOT-223封装的引脚伸出长度、塑封本体的高度公差、散热焊盘的覆盖范围，都要和量产器件的实物尺寸对齐，不然做PCB布局干涉检查、整机组装堆叠验证的时候，很容易出现元件和周边结构件碰擦、引脚和焊盘对位偏移的问题。

从功能特性来看，这款器件核心是实现固定电压的低压差线性稳压，常见的5V转3.3V输出规格，能把前端输入的偏高直流电压稳定在后端负载需要的额定值，自身带的过流、过热保护机制，也能在负载短路、环境温度超阈值的时候切断输出链路，避免后级的主控芯片、传感元件被异常电压击穿。建模的时候不能只做外观的形似，要把三个功能引脚的间距、引脚折弯的弧度、塑封本体上的标识位都还原到位，甚至背面散热金属片的凸台高度也要精准复刻，因为很多电路板设计里会在这个散热片下方铺铜过孔来辅助散热，要是模型里这个位置的尺寸有偏差，后续做热仿真的时候，散热路径的计算结果就会和实际情况出现偏差，影响整板的热设计可靠性。

实际选型做结构适配的时候，还要考虑器件周边的留空距离，比如和相邻电解电容、贴片电阻的安全间距，和结构外壳内壁的绝缘间隙，这些都需要精准的三维模型来做前置校验。很多刚入行的结构工程师做板级堆叠的时候，容易忽略这类小功率器件的高度公差，觉得塑封器件高度低不会有干涉，实际上如果外壳内壁有凸筋、或者板上叠加了屏蔽罩的话，哪怕0.2mm的尺寸偏差都可能导致组装时压坏元件本体。建模过程中，引脚的折弯R角也不能随意简化，实际生产中引脚的折弯半径是有工艺要求的，R角过小容易导致引脚断裂，模型里还原这个细节，也能帮助PCB设计人员核对钢网开口、焊盘长度的合理性，避免出现焊接时引脚虚焊、立件的工艺问题。

另外，这类稳压器在不同应用场景下的安装姿态也需要在模型里预留校验空间，比如卧式贴装、立式加装散热片的不同安装形式，模型的基准原点要设置在器件的安装底面中心，方便在装配环境里快速对位，和PCB封装库的坐标原点保持一致，减少结构和电子设计之间的坐标转换误差。做这类通用电子元件的建模，核心不是追求外观的渲染效果多精致，而是要把所有和组装、工艺、散热相关的尺寸特征都精准还原，让模型能真正服务于前期的设计校验，减少后期打样组装时出现的各类适配问题。
