轴承座孔修复用定位调整垫圈结构

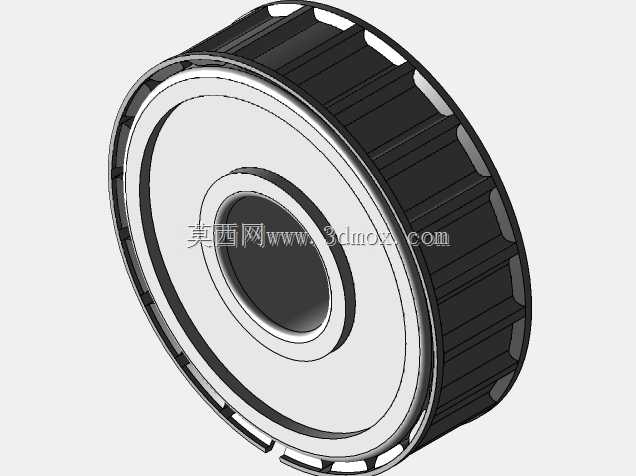

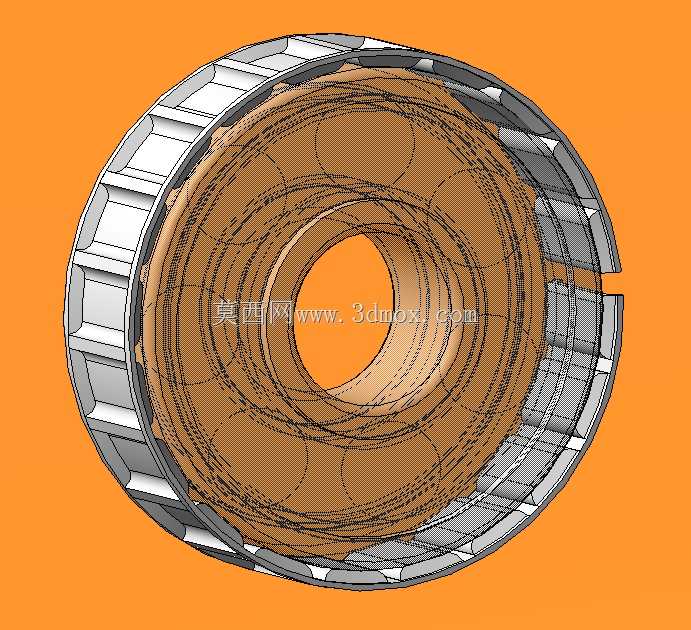

在重型传动设备长期运维场景中，轴承安装位的孔壁磨损、跑圈问题是设备检修环节的常见故障，这类修复垫圈正是为解决该类工况设计的适配零件，无需对磨损的轴承座孔进行堆焊、镗削等复杂机加工序，即可快速恢复轴承的安装定位精度，大幅缩短产线停机检修的周期。从结构设计逻辑来看，该垫圈采用阶梯式环形结构，外圈带周向均布的止动卡槽，安装时可卡入轴承座端盖的对应定位槽内，避免设备运行过程中垫圈随轴承外圈发生周向转动，杜绝二次磨损的风险；内圈尺寸与待修复轴承的外圈过盈配合公差匹配，可补偿轴承座孔磨损后产生的尺寸超差，让轴承外圈获得均匀的抱紧力，避免局部应力集中导致的轴承提前失效。垫圈的轴向厚度根据常见轴承座磨损量的统计值设计，预留了0.02-0.05mm的压紧余量，安装时配合端盖的紧固螺栓可实现轴向预紧力的均匀传递，不会出现偏载导致的轴承滚动体受力不均问题。从安装边界来看，该垫圈的外圈直径适配对应型号轴承座的止口内径，安装时无需对原有轴承座的端盖、密封槽结构做任何修改，可直接替换原有密封垫片完成装配，大幅降低现场检修的加工难度，即使是不具备精密机加条件的现场运维班组，也可快速完成磨损轴承位的修复作业。垫圈的端面采用精磨加工，平面度控制在0.01mm以内，可保证与轴承外圈端面、轴承座端面的完全贴合，避免运行过程中出现轴向窜动；外圈的卡槽采用圆角过渡设计，可减少应力集中，在承受交变冲击载荷的工况下也不会出现卡槽断裂的问题。在实际应用场景中，这类修复垫圈广泛用于矿山输送设备、冶金轧机、工业减速机等重载传动设备的轴承位应急修复与常态化运维，相比传统的堆焊再镗孔修复方案，不仅作业效率提升80%以上，还可避免堆焊高温导致的轴承座材质应力变化、变形等次生问题，有效延长设备检修后的运行周期。设计过程中充分考虑了不同工况的适配性，垫圈的材质可根据使用场景选择耐磨合金钢、铜合金或者复合材料，针对有密封需求的工况，垫圈端面可集成O型圈安装槽，同步实现轴承位的静密封，避免润滑脂泄漏或者外界粉尘进入轴承腔内部。
