碳纤维复合材料赛车尾翼三维设计作品

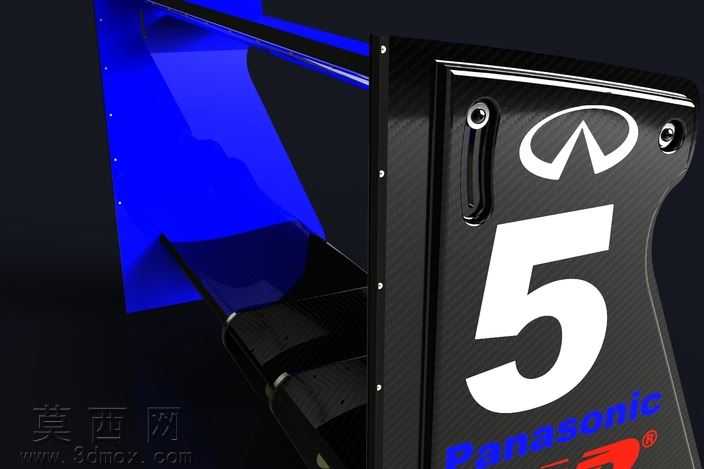

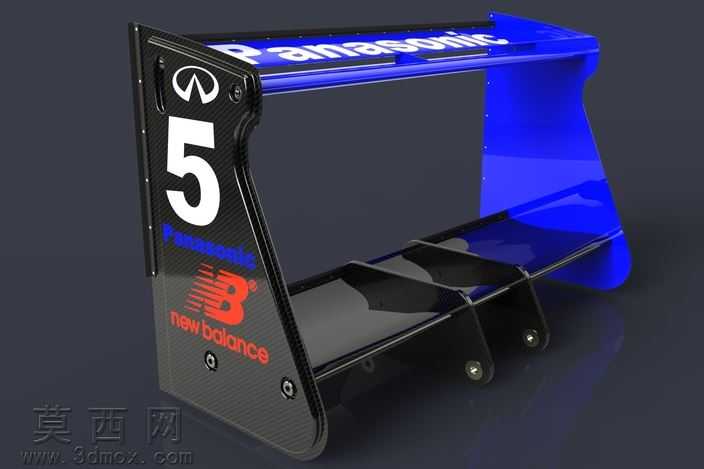

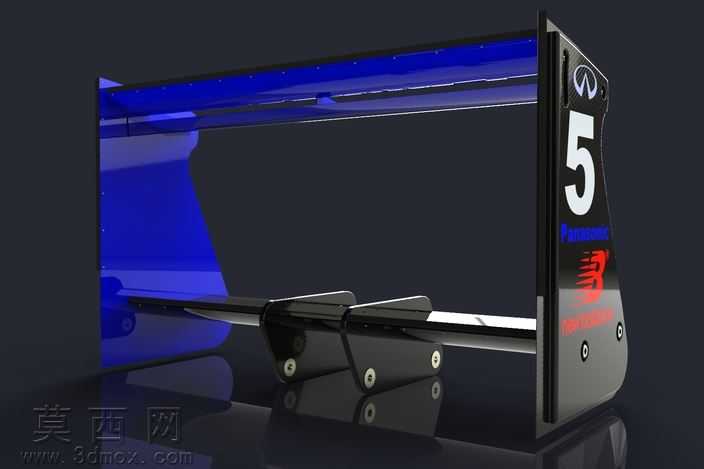

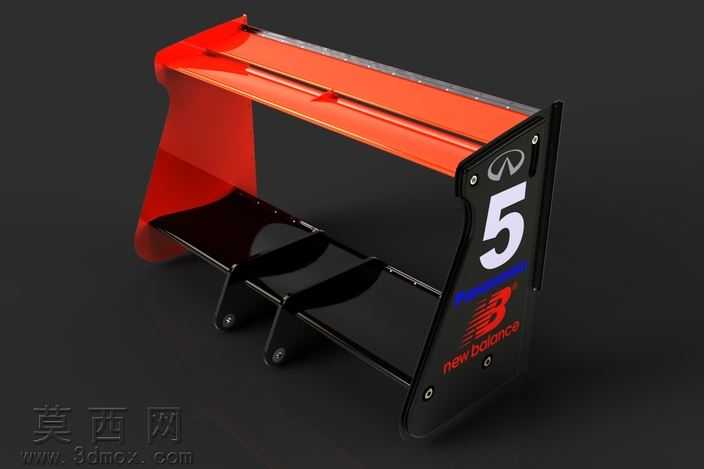

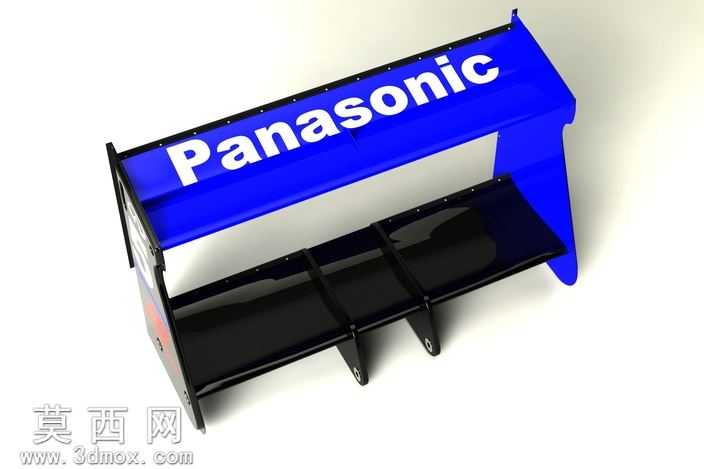

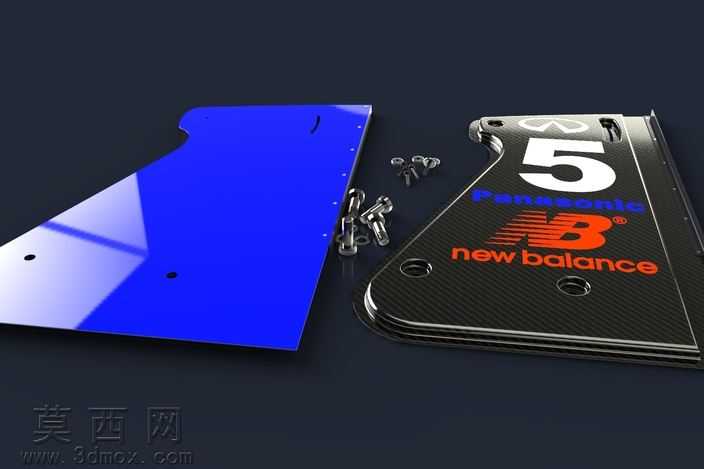

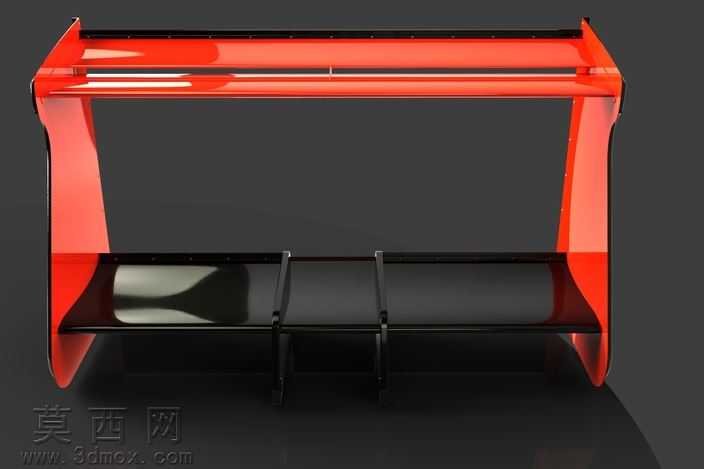

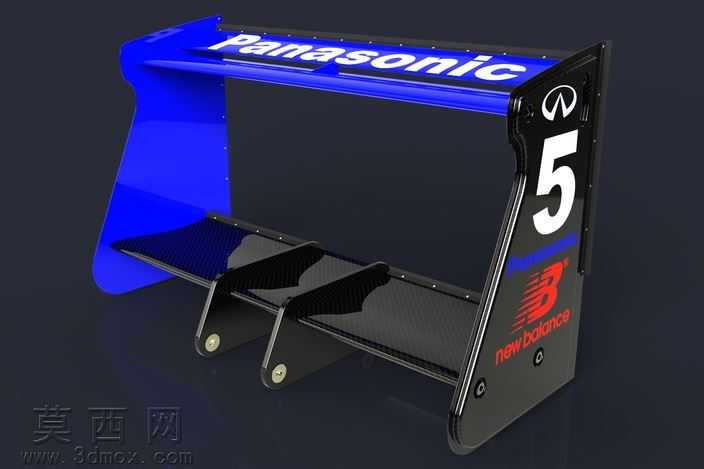

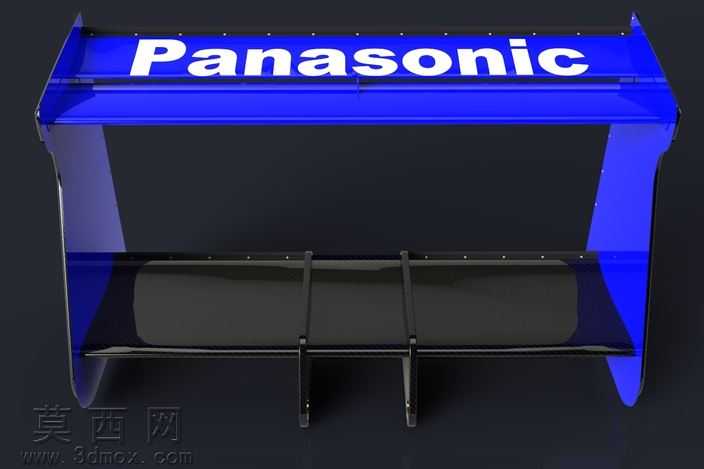

本作品为方程式赛车后方尾翼的三维建模设计，整体围绕赛车空气动力学性能需求展开设计，采用三明治复合材料结构作为核心设计方案，主体结构使用Rohacell泡沫作为芯材，外覆碳纤维面料，在保证结构强度与刚性的同时大幅降低部件自重，适配赛车轻量化与空气动力学下压力的双重需求。建模阶段严格遵循赛车空气动力学部件的曲面精度要求，对尾翼的主翼面、侧翼端板、底部支撑结构分别进行独立建模，主翼面采用连续顺滑的翼型曲面，保证气流经过时能够稳定产生下压力，同时避免气流过早分离造成的气动阻力提升；侧翼端板整合了标识安装位与固定连接点位，曲面过渡与主翼面保持顺滑衔接，减少端板与主翼衔接位置的气流紊流。材质渲染阶段针对碳纤维复合材料的外观特性进行了精细化调整，碳纤维面料部分还原了斜纹编织的纹理质感，搭配清漆层的高光反射效果，真实呈现碳纤维部件的亮面黑质视觉效果；蓝色翼面部分采用高饱和度亮面烤漆材质，与黑色碳纤维部分形成鲜明视觉对比；金属固定件部分还原了阳极氧化金属的哑光金属质感，固定螺丝的细节纹理、安装沉孔的结构都做了精细化还原，保证渲染效果的真实感。结构设计上，尾翼底部设置了三个带安装孔的固定支脚，支脚与主翼结构做了一体化的加强过渡，保证尾翼安装到赛车车架上之后能够承受高速行驶下的巨大气动载荷，支脚的安装孔位预留了标准紧固件的安装空间，符合实际赛车部件的装配逻辑。设计过程中充分考虑了复合材料部件的成型工艺特性，所有曲面的拔模角度、圆角过渡都适配碳纤维预浸料热压罐成型的工艺要求，避免出现无法脱模或者纤维铺放困难的锐角结构，三明治芯材的厚度分布根据尾翼不同位置的受力情况做了差异化调整，受力较大的翼根与支脚位置适当增加芯材厚度与碳纤维铺层数量，受力较小的翼梢位置适当减薄，在保证结构安全的前提下最大化实现轻量化目标。
