带可调螺钉结构的螺旋弹簧减震装置

项目分类:3D模型 发布时间:2021-09-27 ID:294869
  • 带可调螺钉结构的螺旋弹簧减震装置
  • 带可调螺钉结构的螺旋弹簧减震装置
  • 带可调螺钉结构的螺旋弹簧减震装置
  • 带可调螺钉结构的螺旋弹簧减震装置
  • 带可调螺钉结构的螺旋弹簧减震装置
  • 带可调螺钉结构的螺旋弹簧减震装置

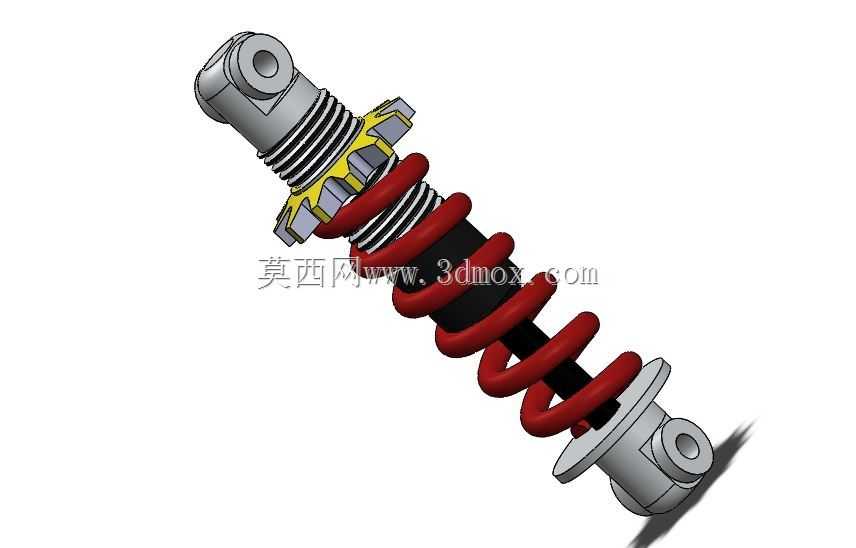

日常做非标设备或者行走类载具结构设计时,减震部件的选型和适配一直是容易出问题的环节,这款带可调螺钉的减震结构,刚好覆盖了多数需要调整预紧力的减震场景。从实际应用来看,这类结构既可以用在小型非道路行走机械的悬架位置,也能适配工业设备里需要隔振的动力单元安装位,甚至部分户外作业的小型便携设备,也能通过这类结构抵消作业过程中产生的往复冲击,避免核心部件受振失效。

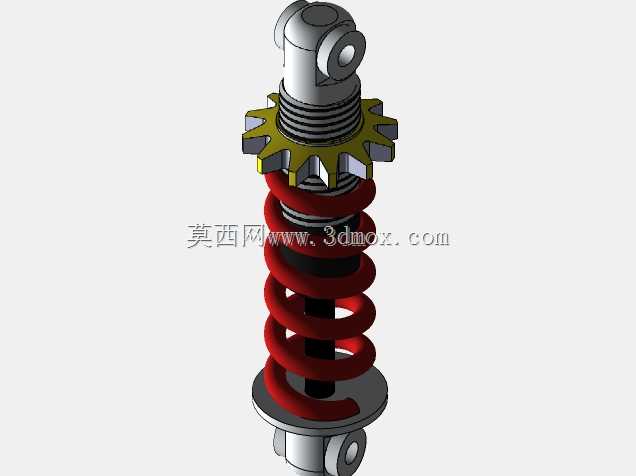

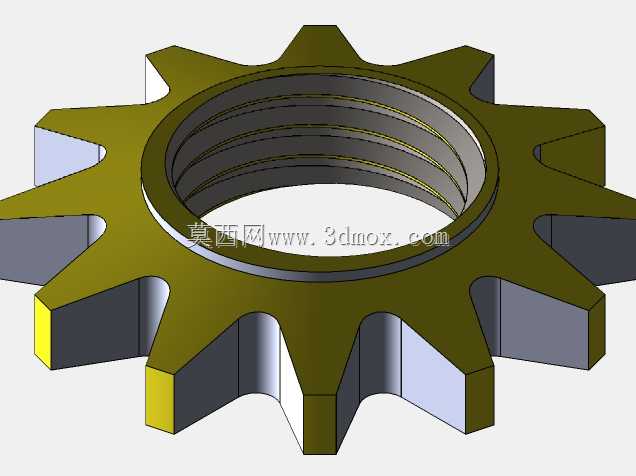

从功能特性上看,这款减震结构没有采用一体式封死的阻尼筒设计,上端的可调螺钉结构是核心设计点,通过旋转调节环配合螺钉的进给量,可以改变螺旋弹簧的初始预压缩量,以此适配不同载荷下的减震刚度需求——比如载具空载和满载时簧上质量差异较大,固定刚度的减震器容易出现空载弹跳、满载打底的问题,通过这个可调结构就能在装配完成后根据实际工况微调,不用重新匹配弹簧参数,大幅降低现场调试的成本。

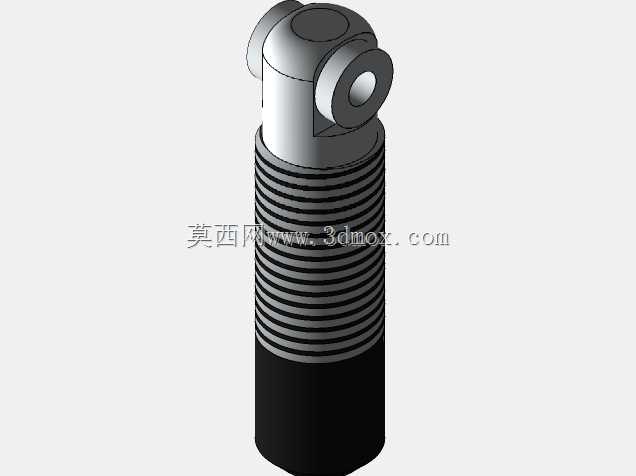

设计思路上,整个结构的受力路径非常清晰:上下两端的吊耳式安装座分别连接振源和承载基体,中间的阻尼杆承担径向导向作用,避免弹簧受侧向力发生弯折,螺旋弹簧套在阻尼杆外侧承担主要的弹性缓冲,上端的调节机构通过带防滑齿的调节环和螺钉锁止,调整完成后不会因为长期往复振动出现松脱,弹簧上下端的支撑座做了翻边限位,保证弹簧压缩过程中始终沿轴向形变,不会出现偏移蹭到阻尼杆的问题。

从安装边界来看,上下安装端采用的是同轴吊耳结构,安装孔的轴线垂直于减震器的伸缩方向,安装时只需要保证两端连接点的连线和减震器轴向重合,就能避免额外的侧向力矩;整体伸缩行程预留了足够的余量,最大压缩状态下弹簧圈之间不会出现并圈碰磨,最小拉伸长度也不会让阻尼杆脱出,安装时需要预留的径向空间只需要比弹簧最大外径大10mm左右即可,不需要额外设计复杂的防护结构,外侧的防尘结构可以阻挡大部分作业场景下的泥沙、灰尘进入阻尼杆的配合面,延长部件的使用寿命。

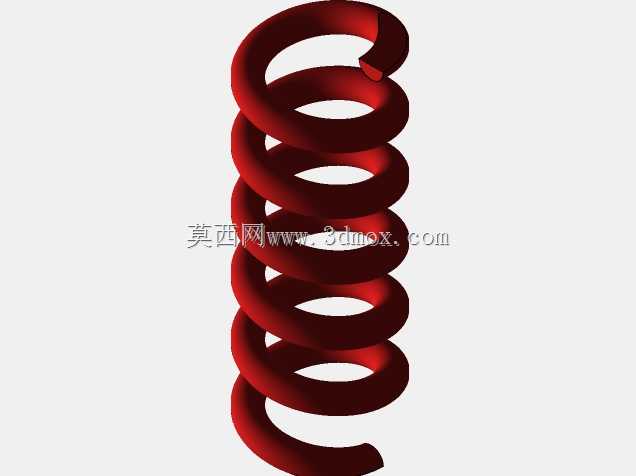

实际建模过程中,这类结构的参数化设计很重要,弹簧的线径、中径、有效圈数可以和调节螺钉的进给行程做参数关联,调整弹簧参数时,调节环的行程范围会自动更新,避免出现调节到极限位置时弹簧预紧力不足或者压并的问题,各个配合面的公差也需要根据实际加工条件调整,阻尼杆和导向套的配合选间隙配合即可,不需要过高的加工精度就能保证顺畅伸缩。
