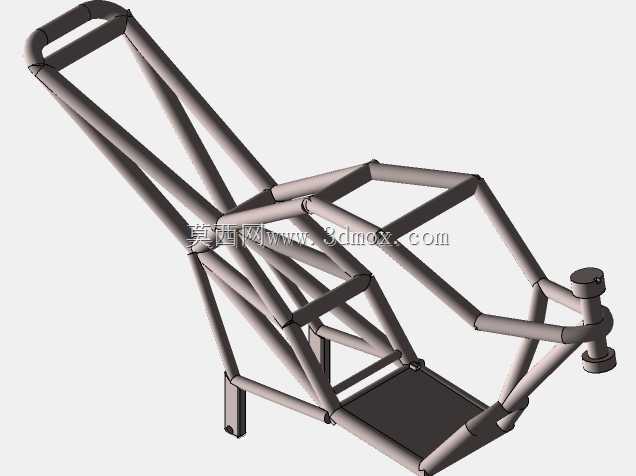

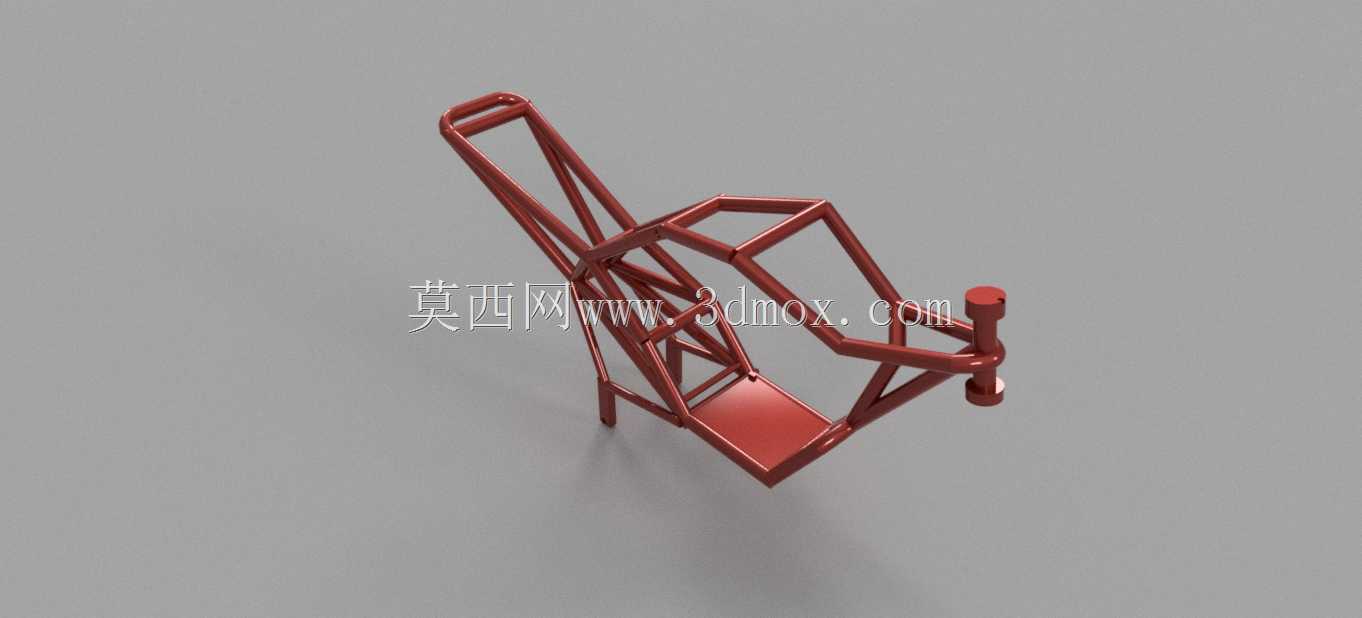

钢管桁架式两轮摩托承载车架结构设计

这款钢管桁架结构的两轮摩托车车架，是整车所有零部件的安装承载基体，日常应用场景覆盖民用代步摩托、场地竞技改装摩托的结构开发环节，可作为整车总布置设计的核心基准载体。从实际使用功能来看，车架需要承接发动机、悬挂系统、转向机构、座椅、燃油箱、覆盖件等所有整车部件的安装定位，同时承受行驶过程中来自路面的冲击载荷、加减速惯性力、转向侧向力以及驾乘人员的重量载荷，其结构刚度、强度直接决定整车行驶的操控稳定性与结构可靠性。设计过程中优先采用圆形钢管拼接的桁架式结构，区别于板式冲压焊接车架，桁架结构通过多根钢管的空间交错排布，将外部载荷分解为沿钢管轴向的拉压应力，能在控制整体重量的前提下获得更高的结构刚度，避免行驶过程中出现车架共振、焊点开裂等问题。设计时首先确定核心安装边界：前部转向立管的倾角参数直接匹配整车的拖曳距需求，保证转向回正力矩处于合理区间，避免出现转向过沉或高速摆振的问题；下部预留的发动机安装点位，按照常见的卧式、立式单缸发动机的安装孔位跨度做了通用化适配，安装面的同轴度公差控制在0.2mm以内，避免发动机安装后出现附加应力；后部摇臂安装轴的孔位同轴度、与转向立管的平行度是尺寸控制的核心，直接关系到后轮行驶的直线性，避免出现轮胎偏磨、行驶跑偏的问题；上部的座椅支撑梁、燃油箱安装点位按照人机工程的驾乘姿态排布，预留了足够的腿部活动空间，同时保证燃油箱安装后与车架之间留有合理的布线、走管间隙。车架的钢管连接处采用相贯线切割后满焊的工艺设计，所有焊缝避开应力集中的弯折区域，在载荷传递路径的关键节点增加了加强筋片，避免长期交变载荷作用下出现焊缝疲劳开裂。整体结构没有冗余的设计，每一段钢管的走向都顺着载荷传递路径布置，既不会因为管材过薄导致刚度不足，也不会因为冗余管材增加不必要的整车重量，前部预留的线束过孔、后部的后挡泥板安装支架、侧撑安装点位都做了一体化的结构考虑，不需要后期额外焊接加装配件，能直接适配多数中小排量两轮摩托车的总装需求，也可作为改装车型的车架开发参考结构，帮助设计人员快速完成整车布置的结构验证。
