8英寸自由空气低音驱动扬声器结构设计

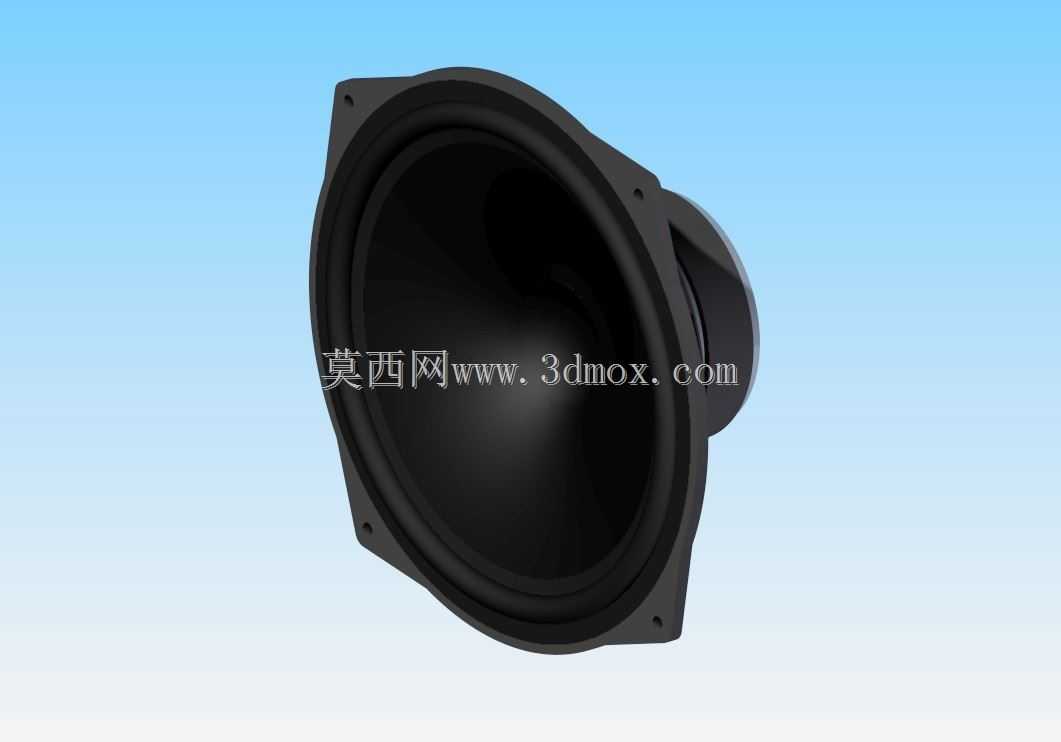

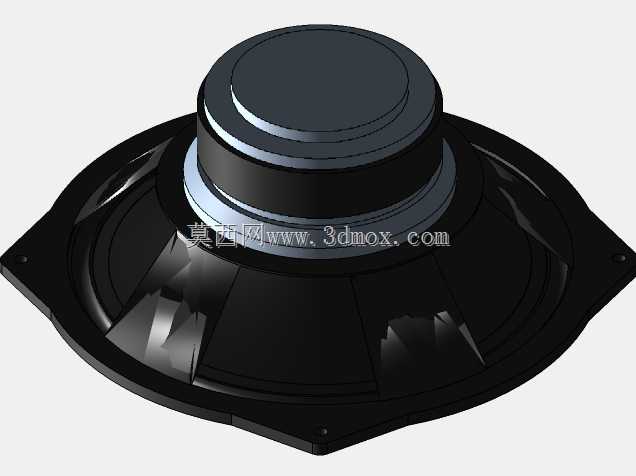

　　在专业音响工程、家用HiFi音箱搭建、车载音频系统改装、公共广播系统部署等场景中，低音驱动单元是决定低频回放质感的核心部件，这款8英寸规格的自由空气低音驱动器，正是针对无密闭箱体的安装场景做的定向结构优化。不同于常规需要搭配密闭或倒相箱体的低音单元，自由空气结构的驱动器在设计阶段就充分考虑了无限障板安装工况下的顺性匹配，悬边采用高阻尼复合材质，既保证长冲程运动时的横向稳定性，又能抵消无箱体支撑时的声短路影响，让低频下潜的力度与松弛度达到平衡。从安装边界来看，单元采用方形法兰安装结构，四个角预留标准沉头安装孔，安装孔位的孔距公差控制在±0.2mm范围内，适配市面主流的障板开孔尺寸，法兰边缘做了0.5mm的倒角处理，

　　安装时能与安装面紧密贴合，避免出现缝隙漏音的问题。振膜采用掺加碳纤维的纸基复合材质，在保证刚性的同时兼顾了内部阻尼特性，大动态下不会出现分割振动带来的失真，音圈采用耐高温的铜包铝线材绕制，搭配对称式磁路结构，能有效降低非线性失真，长时间大功率工作下也不会出现磁隙擦圈的故障。设计过程中，首先根据自由空气应用的谐振频率要求，确定了弹波与悬边的顺性参数，通过反复迭代调整磁隙宽度与音圈绕宽的匹配关系，保证线性冲程范围内的BL值保持平稳，避免大音量下的低频压缩效应。单元的盆架采用高强度ABS注塑成型，关键受力位置做了加强筋结构，既控制了整体重量，又能避免大动态工作时盆架谐振带来的音染。接线端子采用按压式镀金接线柱，兼容裸线、插片两种接线方式，

　　安装接线时无需额外焊接，能提升现场施工的效率。在实际选型应用中，这类自由空气低音单元特别适合嵌入式背景音响、汽车后台隔板安装、开放式障板音箱等场景，不需要额外设计复杂的箱体结构，仅需要保证安装面的刚性与密封性，就能获得自然舒展的低频回放效果，结构设计上充分考虑了不同安装场景的适配性，法兰厚度、安装孔深度都做了通用化匹配，能覆盖绝大多数常规安装工况的需求。
