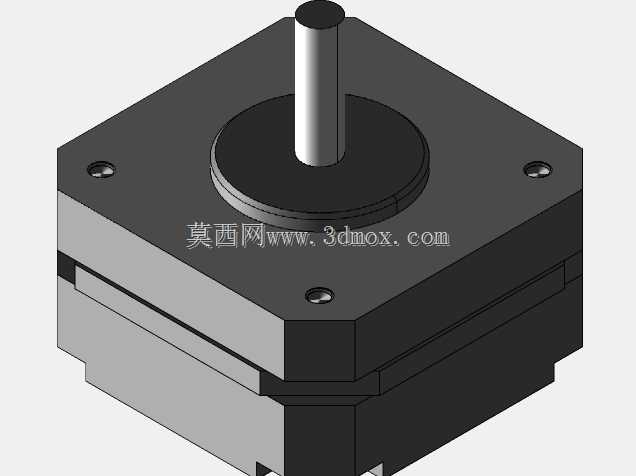

Nema17规格0.9度步进电机结构设计

做带式挤出机的送料驱动选型时，很多人会忽略步距角对出料均匀度的影响，常规1.8度步距角的42步进在低速送料时容易出现脉冲间隔带来的出料顿挫，尤其是做柔性耗材挤出的时候，顿挫会直接导致料条直径波动超差，这也是这次做0.9度步距角Nema17电机结构建模的核心出发点。整个模型的安装边界完全遵循Nema17标准安装规范，方形机座的安装孔中心距保持行业通用的31mm尺寸，四个安装沉孔适配M3规格的安装螺丝，安装面的平面度公差在建模时预留了0.02mm的平面度要求，避免安装时出现机座翘曲导致的定子转子偏心问题。输出轴的直径做了5mm的标准尺寸设计，轴伸长度控制在24mm，适配常规的挤出机送料轮、同步带轮的安装孔径，轴端做了1mm的倒角处理，方便装配时快速导入带轮内孔，同时轴上预留了2mm宽的平键槽位，也支持顶丝固定的安装方式，兼顾不同装配场景的需求。机座的分层结构完全还原实际量产电机的叠片构造，定子部分的叠压高度对应20mm机身长度的扭矩输出区间，后端的编码器安装位预留了足够的空间，不需要额外做结构修改就能加装磁电编码器做闭环控制。建模时特意把机身的棱角做了R0.5的倒角处理，和实际量产的冲压机座工艺保持一致，端盖上的固定螺丝沉孔深度也做了准确还原，避免装配时螺丝突出端盖平面影响安装贴合。这个结构的设计思路完全围绕挤出机的实际使用场景展开，0.9度的步距角可以让送料辊的单次转动角度更小，在相同脉冲频率下送料的线性度更好，尤其是做低速近程挤出的时候，能有效减少耗材送料的脉动，提升挤出成型的表面质量。机身的整体厚度控制在20mm，不会在挤出机安装位占用过多的Z向空间，对于紧凑型的近程挤出结构设计非常友好，接线端的位置预留了标准的接插件安装空间，不会和挤出机的散热结构、送料路径产生干涉。在做安装配合校验的时候，特意验证了和常规42步进电机安装支架的互换性，整个安装孔位、轴中心高都和标准Nema17电机完全一致，不需要修改原有设备的安装结构就能直接替换原有1.8度步距角的电机，降低设备改型的结构调整成本。转子部分的建模还原了永磁体的嵌装结构，端盖的轴承位预留了标准623轴承的安装尺寸，保证输出轴的径向跳动控制在0.02mm以内，避免带轮转动时出现偏摆导致的送料压力波动。
