14mm带引线直流振动电机结构设计

这款14mm规格带引线的直流振动电机，是消费电子、小型便携设备里十分常见的触觉反馈与振动驱动元件，相比常见的纽扣式振动电机，它的输出功率余量更大，能适配对振动幅值、持续工作时长有更高要求的应用场景。从实际选型适配的角度看，这类电机常被用在手持按摩器具、小型智能穿戴设备、便携美容仪器、游戏手柄的触觉反馈模块里，部分需要振动提示的工业手持检测终端，也会选用该尺寸段的电机做状态提示的振动源。

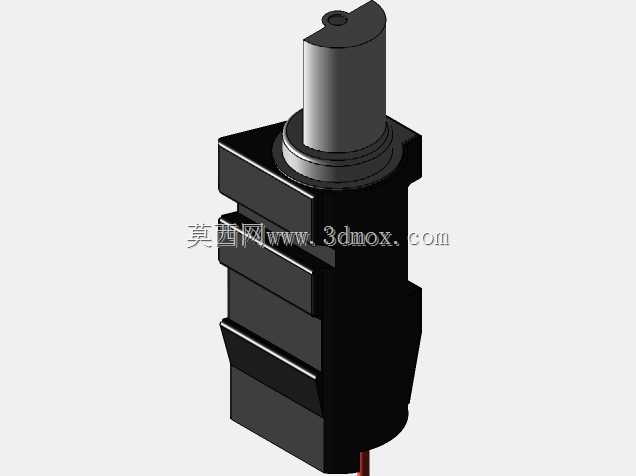

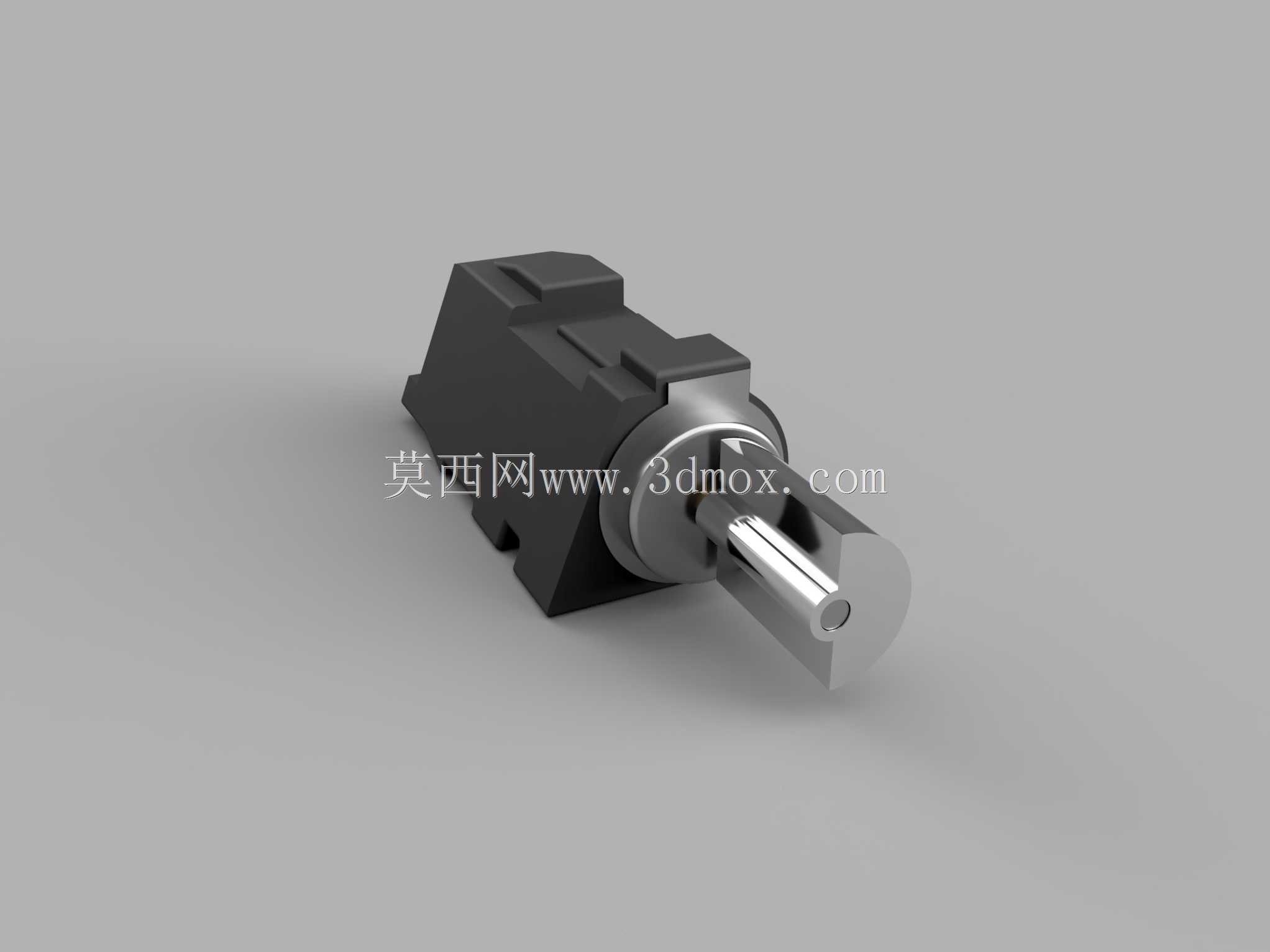

从结构设计思路来看，这款电机采用偏心块外置的布局，输出轴端直接固定半圆柱型钨合金偏心配重，电机运转时偏心块随轴高速旋转，依靠质量偏心产生的离心力形成稳定的振动输出，这种布局的优势在于振动传导路径短，能量损耗小，能在较小的机身尺寸下实现足够的振动力矩。机身主体采用方形塑封外壳，相比圆形外壳的同规格电机，方形结构在设备内部安装时不需要额外设计防转定位结构，直接靠外壳的平面贴合安装腔内壁就能避免电机工作时自身打转，大幅降低结构件的设计复杂度。

尺寸与安装边界方面，电机主体截面尺寸控制在14mm区间，轴向总长度包含偏心块与尾部出线段，预留的引线直接从电机尾部引出，省去了使用者额外焊接接线的工序，引线的出线位置做了应力释放结构，避免设备组装拉扯引线时造成内部接线脱焊。安装时需要注意偏心块的回转空间，要在偏心块外围预留足够的避让间隙，防止运转时偏心块触碰周边结构件产生异响甚至卡滞；电机的固定方式可采用背部双面胶粘接或者侧边压块压紧，因为本身振动量级不算大，不需要额外的螺丝固定位就能满足可靠性要求。

功能特性上，这款直流振动电机采用低压直流供电，适配常见的小型设备供电电压区间，启动响应速度快，通电后短时间内就能达到额定振动转速，断电后能快速停振，不会出现多余的余振影响使用体验。相比线性振动马达，这类有刷直流振动电机的驱动电路更简单，不需要专用的驱动芯片，直接通过三极管通断控制就能实现振动启停，对于成本敏感的量产项目来说，选型适配的门槛更低，供应链成熟度高，不需要做过多的定制化调整就能直接导入产品设计。建模过程中需要重点关注偏心块的质心位置计算，确保振动参数的仿真结果和实际测试值匹配，同时要还原外壳的安装定位平面、引线的出线方向，方便结构工程师在做整机布局时直接调用模型做干涉检查，避免后期开模后出现装配干涉的问题。
