字符型2x16液晶显示模组结构设计

在工业控制终端、小型嵌入式设备、简易人机交互面板的设计开发中，字符型液晶显示模组是应用极为广泛的低成本显示方案，本次呈现的2行16列字符液晶结构，完全贴合常规工业级字符屏的实际安装与使用需求。从实际应用场景来看，这类显示屏常被用在小型PLC控制面板、温湿度采集终端、小型实验设备操作面板、家电控制模块上，不需要复杂的图形显示能力，仅通过固定字符库输出数字、字母与常用符号，就能完成设备运行参数、状态提示、操作指引的信息传递，相比点阵彩屏成本更低、驱动逻辑更简单，抗干扰能力也更适配工业现场的复杂电磁环境。

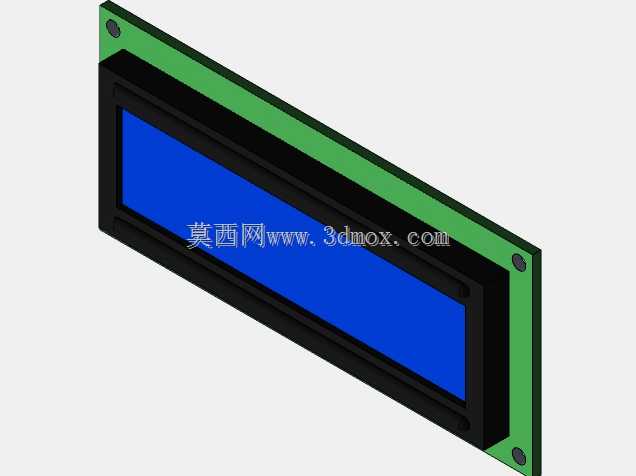

从结构设计思路来看，整个模组采用分层堆叠的装配逻辑，最外层是黑色ABS材质的显示边框，边框做了微倒角处理，既可以遮挡内部液晶片的边缘封胶区域，也能在嵌入设备面板时起到限位作用，避免装配时屏幕移位；中间层是蓝色背光的液晶显示核心，蓝色背光搭配白色字符的方案，在车间不同光照环境下都能保证清晰的辨识度，不会因为强光直射出现字符看不清的问题，也不会因为暗光环境下亮度过高造成视觉疲劳；底层是绿色PCB基材的驱动电路板，板载了液晶驱动芯片、背光供电引脚与排针焊接位，电路板边缘预留了3个直径3mm的安装固定孔，孔位间距完全符合行业通用的安装规范，设计人员在做设备面板开孔时，可以直接套用通用尺寸，不需要重新调整孔位坐标。

关于安装边界与外形尺寸，整个模组的长宽比例适配标准2x16字符屏的通用规格，显示区域的有效显示范围刚好覆盖2行各16个5x8点阵字符的显示需求，边框突出PCB板的高度为2mm，嵌入面板时只需要在面板上开出对应尺寸的矩形开孔，将屏幕从面板正面嵌入后，通过背面的3个螺丝孔直接固定在设备内部的安装柱上即可，不需要额外设计压条或者固定结构。PCB板的引出端排针位置统一设置在板体后侧，引脚定义完全匹配行业通用的并行驱动接口，硬件工程师在做电路设计时，可以直接复用成熟的驱动电路方案，不需要重新调整引脚布线。

从功能特性上看，这个结构设计完整还原了字符液晶的所有结构细节，包括背光层的均光板厚度、液晶片与边框的装配间隙、PCB板上的定位缺口，都和实际量产的产品完全一致，结构设计人员在做设备整体装配干涉检查时，可以直接调用这个模型完成虚拟装配，验证屏幕与周边壳体、按键、电路板的间隙是否合理，避免实际打样后出现装配顶壳、开孔错位、排线干涉的问题。这类字符屏的结构通用性极强，不同厂商生产的同规格2x16液晶屏，安装尺寸几乎完全统一，这个模型的尺寸参数完全对齐通用规范，不管是做新设备开发还是旧设备的屏幕替换选型，都可以作为可靠的结构参考。
