12V转115V车载逆变DCAC电力转换器结构

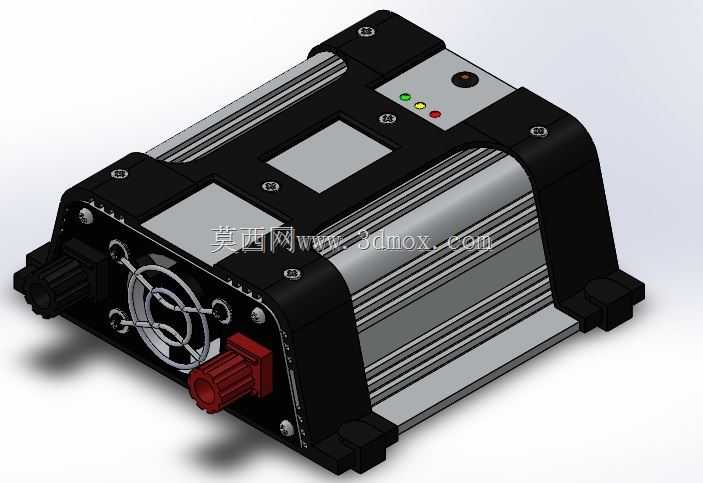

　　这款DCAC电力转换装置主要面向车载移动供电、户外临时作业供电场景设计，核心功能是将12V直流低压输入转换为115V交流工频输出，可满足小功率交流用电设备在无市电场景下的供电需求，比如户外作业时的便携检测仪器供电、车载场景下的小型交流电器供电、应急工况下的低功率通讯设备供电等场景。从结构设计来看，整体采用两侧端板加中部散热壳体的组合结构，中部壳体设置多道平行散热鳍片结构，直接与内部功率器件的导热基底贴合，无需额外加装散热风扇即可满足持续工作的散热需求，同时避免了风扇带来的积尘、噪音与转动部件失效风险，适合多尘、颠簸的移动使用场景。输入端采用大电流接线柱结构，红色端盖对应正极接线位，接线柱的导电截面经过载流校核，

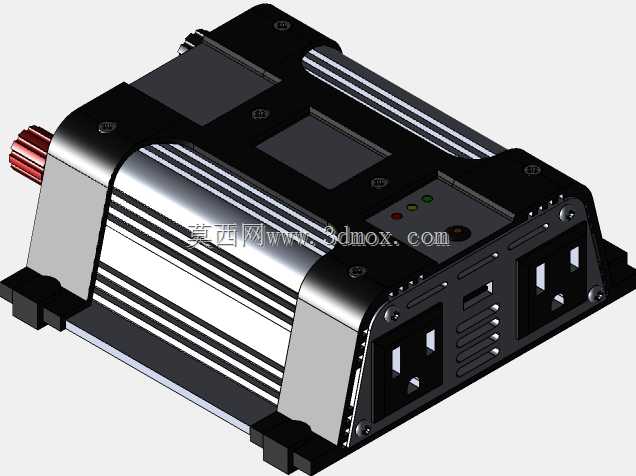

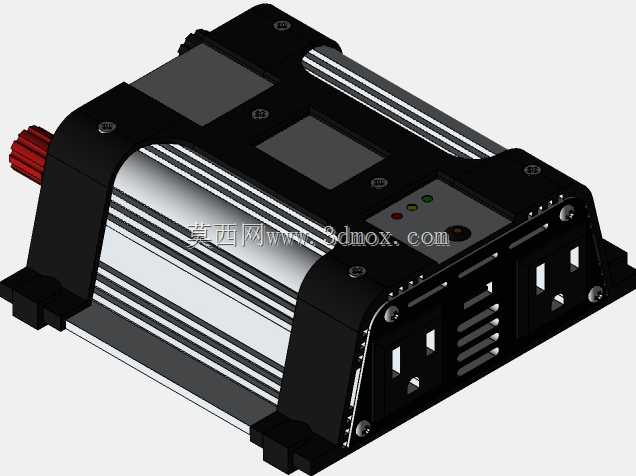

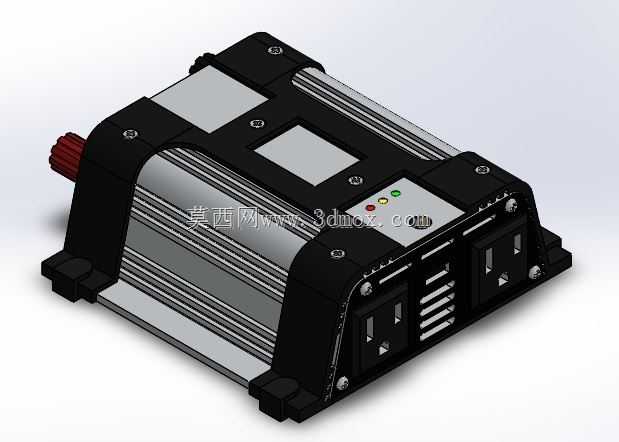

　　可承载满功率运行时的直流输入电流，接线部位预留了足够的接线操作空间，方便现场快速接线与线径适配。输出端设置两组美标交流插座，可同时接入两路交流用电设备，插座旁设置状态指示灯组，分别对应电源输入、逆变工作、故障保护三种工作状态，操作人员无需额外检测即可快速判断设备运行状态。端板与中部散热壳体之间采用内六角螺钉紧固，螺钉点位均匀分布在端板四周，保证壳体拼接的结构强度，同时在端板边角处做了圆弧过渡处理，避免安装与搬运过程中的锐边划伤。设备侧面预留了安装固定孔位，可通过支架固定在车载设备舱、户外便携机柜内部，安装孔位的间距经过适配性设计，可兼容常见的车载电源安装位尺寸，无需额外定制转接支架。内部电路布局上，

　　功率变换模块与输出插座模块做了分区排布，高压交流区域与低压直流区域之间设置绝缘隔离挡边，满足电气安全间隙要求，降低高低压串扰的风险。整体外形为长方体结构，边角无突出的易损部件，可承受移动场景下的常规振动与冲击，外壳的金属材质同时具备电磁屏蔽作用，可降低逆变工作时的电磁辐射对外围敏感通讯设备的干扰。在设计过程中，针对车载场景的电压波动特性，输入端预留了压敏保护与反接保护的安装位，可适配车辆启动时的短时电压波动与接线误操作的防护需求，输出端的电路结构可模拟标准正弦交流波形，降低对用电设备的谐波干扰，适配更多类型的交流负载。
