12864点阵图形液晶显示模块结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:294961
  • 12864点阵图形液晶显示模块结构设计
  • 12864点阵图形液晶显示模块结构设计
  • 12864点阵图形液晶显示模块结构设计
  • 12864点阵图形液晶显示模块结构设计
  • 12864点阵图形液晶显示模块结构设计
  • 12864点阵图形液晶显示模块结构设计

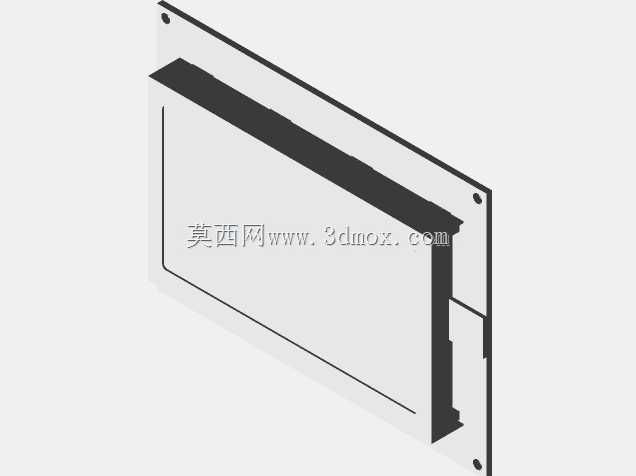

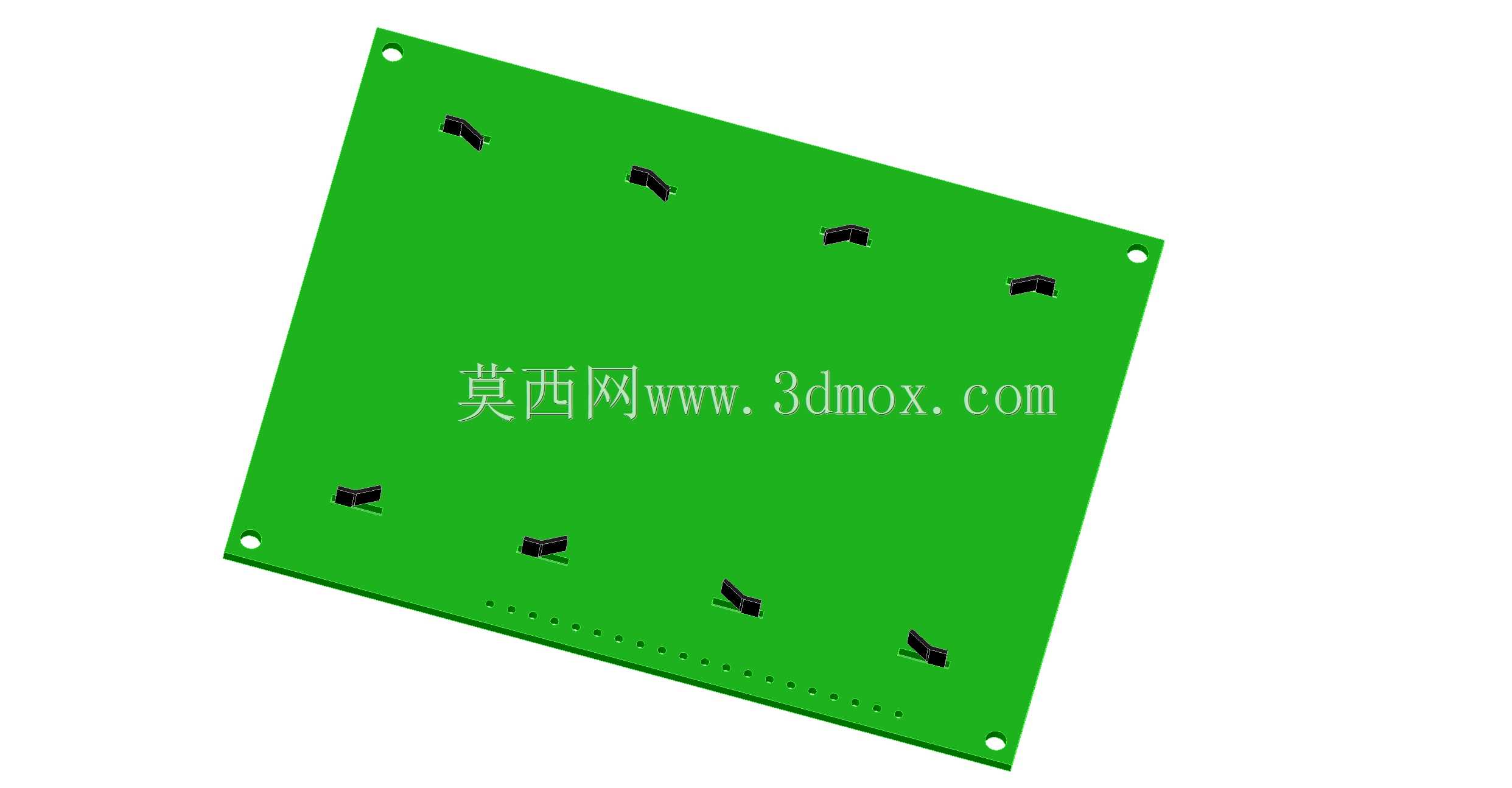

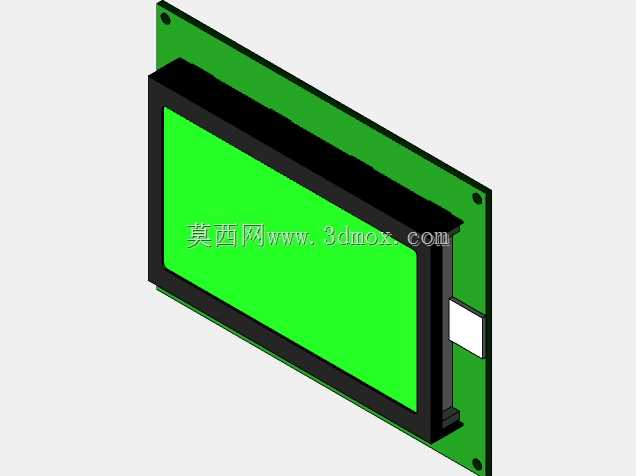

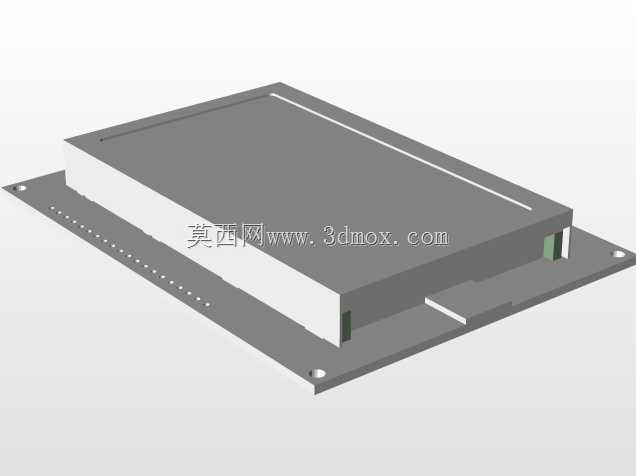

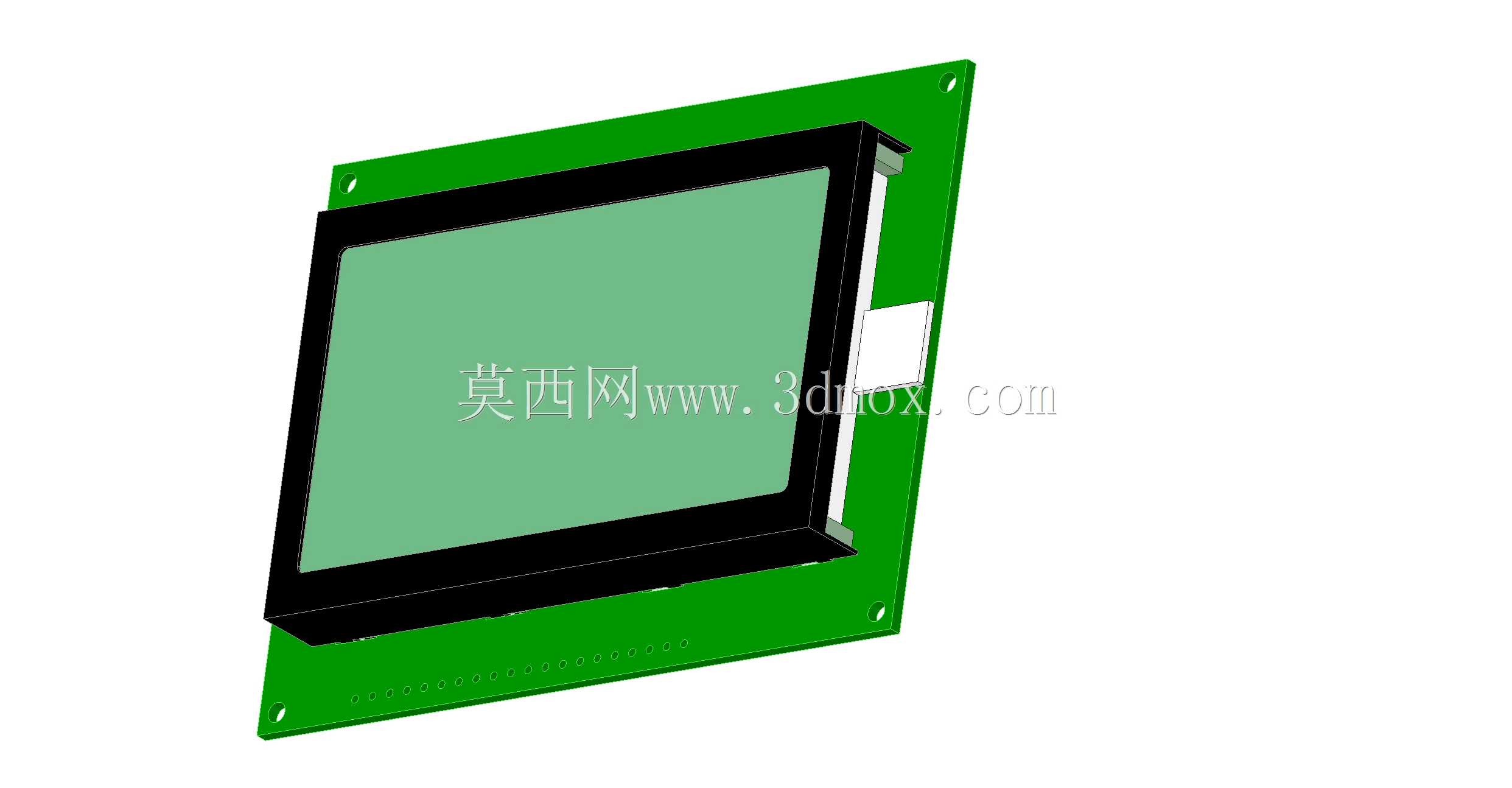

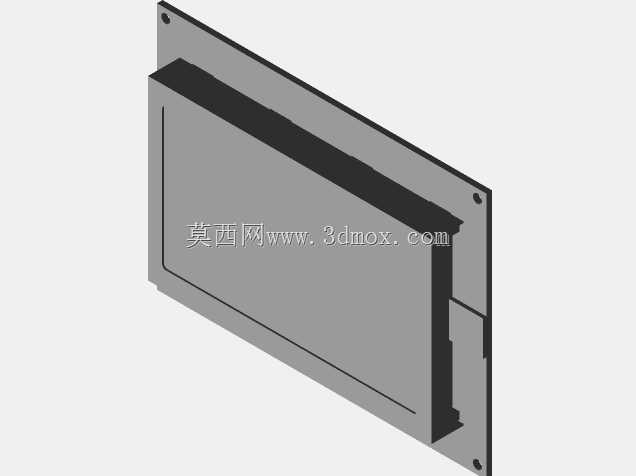

在工业控制终端、小型嵌入式检测设备、手持数据采集器这类空间紧凑的人机交互场景里,12864规格的图形点阵液晶始终是选型清单里的高频选项,这类显示模块不需要复杂的驱动协议栈,能在有限的显示区域内完成字符、简易曲线、状态图标的输出,适配绝大多数低功耗、小体积设备的交互需求。做这类模块的结构设计时,最先要卡准的是安装边界的公差配合,PCB基板的四个安装孔位要和设备面板的固定柱严格对齐,孔位边缘到板边的距离要预留至少1.5mm的安全距离,避免组装时螺丝压破板上走线;液晶玻璃和背光导光板的叠层公差要控制在0.2mm以内,不然会出现显示区域边缘漏光、视区偏移的问题,直接影响成品的显示一致性。从功能结构来看,这类模块的分层逻辑非常清晰,最外侧是黑色的ABS遮光边框,作用是压住液晶玻璃的边缘密封胶,同时遮挡背光从玻璃侧面漏出的杂散光,边框和PCB基板之间用卡扣加微量耐高温胶固定,不需要额外打螺丝,能有效压缩整体厚度;中间层是液晶玻璃本体,绿色的背光面是这类黄绿屏模块的典型特征,相比蓝屏或灰屏型号,黄绿屏在室内自然光下的可视角度更宽,不需要额外调高背光亮度就能看清内容,功耗表现也更优,很适合电池供电的便携设备;玻璃下方是导光板、扩散膜和LED背光灯条组成的背光组件,灯条布置在玻璃的短边一侧,通过导光板的网点把点光源转换成均匀的面光源,设计时要注意灯条位置和PCB上供电焊盘的走线距离,避免走线过长带来的电压压降导致背光两端亮度不均。实际做结构适配的时候,还要考虑FPC排线的出线位置,图中模块的排线从侧边引出,设计设备内部的走线槽时要给排线预留至少3mm的弯曲半径,不能硬折排线根部,不然长期使用后容易出现排线断裂、显示花屏的故障;模块整体的厚度方向要和面板的视窗沉台匹配,遮光边框要高出面板内表面0.3mm左右,组装时在边框和面板之间贴一层薄的泡棉胶,既能挡住环境光从视窗缝隙漏进显示区,也能缓冲设备跌落时的冲击力,保护液晶玻璃不被震裂。很多新手工程师做选型建模时容易忽略液晶模块的视区偏移量,也就是玻璃上实际可显示的点阵区域和模块外框的相对位置差,这个数值如果没在三维模型里准确体现,后期做面板丝印的时候就会出现显示内容和面板视窗不对中的问题,轻则需要重新调整面板丝印位置,重则要修改整套外壳的模具,带来不必要的成本损耗。另外这类模块的工作温度范围大多覆盖-20℃到70℃,做高低温环境使用的设备时,要在模型里预留液晶玻璃和边框之间的膨胀间隙,避免低温下玻璃收缩被边框挤压出现碎裂,或者高温下边框变形顶坏玻璃密封层。
