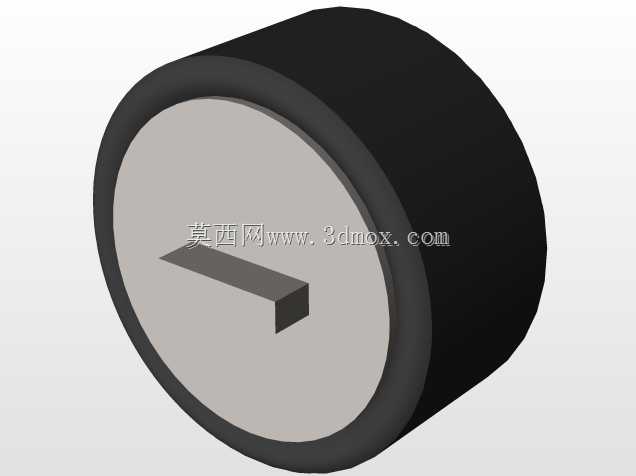

带一字槽端面的小型滚轮结构

这类小型滚轮常应用在轻型输送线、小型移动工装、家用小电器滑动结构、办公设备走纸机构等场景中，作为从动承载部件承担径向载荷，配合轴件完成滚动动作，降低移动过程中的摩擦阻力。从结构设计来看，轮体采用圆柱外形，外圆面做等径设计，保证滚动过程中接触轨迹稳定，不会出现跑偏、卡滞的问题；轮体端面设置的一字凸台结构，主要用于安装时的周向定位，或是配合止转结构使用，避免轮体在特定工况下出现跟转、打滑的情况，也可作为手动微调时的施力位，方便装配调试阶段调整轮体的安装角度。设计时轮体的轴向宽度与外径比例控制在合理区间，既保证足够的承载接触面积，避免轮体受压后出现形变，又不会占用过多安装空间，适配紧凑布局的设备内部结构。轮体中心预留的轴孔与端面一字槽保持同轴度公差要求，装配后可保证轮体转动时的径向跳动量控制在允许范围内，减少运转过程中的振动与噪音。在实际选型应用中，这类滚轮的安装边界需要注意：轴孔与配合轴采用间隙配合，保证转动顺畅，同时要控制配合间隙量，避免间隙过大导致轮体晃动；轮体外圆面的安装空间需要预留足够的滚动避让距离，避免轮体转动时与周边结构件发生剐蹭；端面的一字凸台需要对应安装位的止转缺口，装配时对准卡入即可实现周向固定，不需要额外增加键连接结构，简化了装配流程，降低了整体结构的复杂度。这类滚轮的材质通常根据使用场景选择，普通工况下采用硬质工程塑料即可满足耐磨、低噪音的需求，有一定载荷要求的场景可选用包胶结构，外圆包裹橡胶层提升缓冲性能，金属轮体则适用于高温、重载的特殊工况。设计建模过程中，需要重点保证外圆面的圆柱度、端面与轴线的垂直度，以及一字槽的对称度公差，这些形位公差直接影响滚轮的运转平顺性与使用寿命，若公差控制不当，会出现滚轮转动卡涩、偏磨、异响等问题，影响整套设备的运行稳定性。
