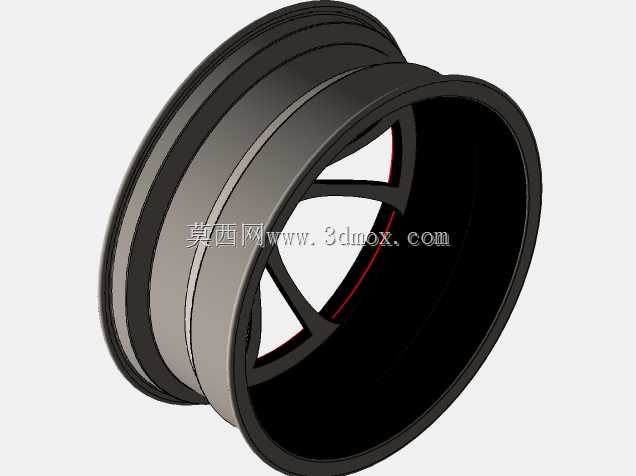

汽车用钢制轮辋结构三维设计

轮辋作为汽车行走系统的核心承载部件，直接决定了轮胎的安装适配性与整车行驶的安全边界，日常设计中需要兼顾承载强度、装配公差与轻量化需求。这款轮辋采用AISI1020优质碳素结构钢作为设计基材，这类材料具备良好的冷冲压成型性能与焊接适配性，屈服强度与延伸率的平衡表现能够覆盖家用乘用车、轻型商用车辆的日常行驶载荷需求，在非铺装路面的冲击工况下也能保持结构稳定性，不会出现脆性开裂问题。从结构设计逻辑来看，这款轮辋采用多辐条镂空式支撑结构，辐条采用变截面过渡设计，靠近轮心安装座的位置截面厚度更大，能够将轮心传递来的驱动扭矩、制动扭矩均匀分散到整个轮圈周向，靠近轮缘的位置截面逐步收窄，在保证辐条支撑刚度的前提下尽可能降低非簧载质量，优化整车悬架的响应表现。轮辋的周向轮缘采用双台阶式结构设计，内侧台阶用于匹配轮胎的胎圈卡合位置，公差设计严格参考轮胎安装的行业标准，保证轮胎充气后胎圈能够紧密贴合轮辋密封面，避免高速行驶时出现轮胎脱圈、慢漏气的问题；外侧轮缘做了圆弧过渡处理，既能够避免拆装轮胎时刮伤胎侧橡胶，也能在车辆发生轻微剐蹭路沿时减少轮辋本体的磕碰损伤。安装边界方面，轮辋的中心定位孔、螺栓孔分布圆尺寸按照常规乘用车的轮毂安装参数设计，中心孔承担主要的径向定位作用，螺栓孔采用球面沉孔结构，匹配轮毂螺栓的球面端头，保证螺栓锁紧后轮辋的同轴度，避免高速行驶时出现车轮抖动的问题。轮辋的轴向宽度、轮缘直径参数适配常规民用轿车的真空轮胎规格，内部预留的空间能够兼容常规尺寸的制动盘、制动卡钳安装，不会出现转向时卡钳与轮辐干涉的问题。实际应用场景中，这类钢制轮辋相比同尺寸铝合金轮辋具备更强的抗冲击能力，成本也更低，多用于入门级家用车型、营运车辆以及越野场景的备用轮辋，设计过程中通过有限元仿真对轮辐、轮辋连接位置做了应力集中优化，在轮辐与轮圈的焊接连接处做了圆弧过渡处理，减少应力集中点，保证交变载荷下的结构疲劳寿命。
