双工位同轴安装支座结构设计

　　这类双工位同轴安装支座，常出现在小型动力传输单元、轻载传动模组的机架布局中，承担着两端回转件的同轴定位、载荷传导与基座固定作用。从实际工程应用来看，这类零件多布置在设备内部的动力输出端与执行端衔接位置，比如小型输送线的从动轮支撑、检测设备的转轴定位座、低压配电装置内部的绝缘转轴支撑结构，需要同时保证两个回转安装位的同轴度公差，避免转轴运转时出现卡滞、偏磨、异响等问题。

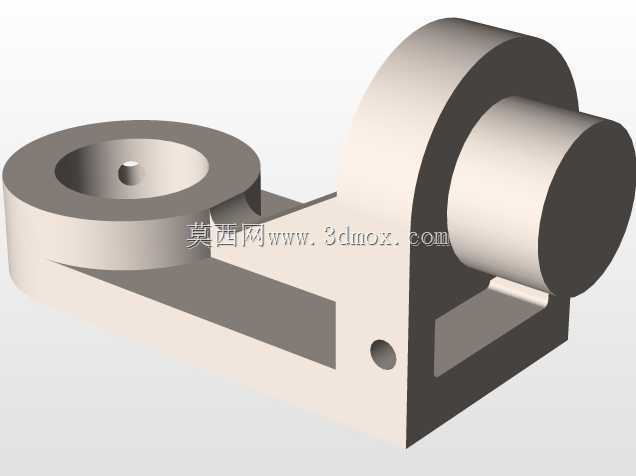

　　从结构设计逻辑来看，左侧的沉孔工位是带中心定位凸台的圆盘安装位，沉孔深度刚好适配标准法兰型轴承的外圈厚度，中心的小凸台用于穿装转轴时的径向初定位，圆盘外缘的环形平面可以贴合轴承端面，限制轴承的轴向窜动，圆盘下方与底座衔接的位置做了加厚过渡，避免安装螺栓锁紧时出现应力集中导致的支座变形。右侧的阶梯圆柱工位是另一处回转支撑位，圆柱段的外径匹配对应轴承的内圈安装尺寸，阶梯端面可以抵住轴承内圈端面，实现轴向定位，圆柱与底座衔接的直角位置做了微小的倒角处理，既可以避免加工时的应力开裂，也能在装配时引导轴承顺利套入，不会因为直角毛刺刮伤轴承内圈表面。

　　中间的连接底座采用了L型的实体支撑结构，而非镂空的筋板设计，这是考虑到这类支座多用于有轻微振动的工况下，实体结构的抗振性能优于筋板结构，不会因为长期受交变载荷出现筋板断裂的问题。底座侧面的横向小孔是定位销孔，用于支座在设备基板上安装时的精确定位，先穿入定位销确定支座的安装位置，再锁紧底座上的安装螺栓，能有效避免螺栓锁紧时支座出现偏移，保证左右两个安装位的同轴度符合设计要求。底座的底面做了平面度加工处理，安装时可以完全贴合设备基板表面，不会出现翘曲导致的转轴倾斜。

　　在安装边界的设计考量上，左侧圆盘工位的外径尺寸控制在常规小型轴承的适配范围内，沉孔的内径公差取H7级，刚好适配标准深沟球轴承的外圈过渡配合要求，不需要额外加工轴承衬套就能直接压装轴承，减少装配工序。右侧阶梯圆柱的外径公差取k6级，与轴承内圈形成轻度过盈配合，能保证轴承运转时内圈不会跟转，避免圆柱面出现磨损。两个安装位的中心高保持一致，同轴度公差控制在0.02mm以内，能适配直径6-10mm的小型转轴穿装，转轴穿装后两端的轴承支撑间距经过优化，既不会因为间距过大导致转轴挠度变形，也不会因为间距过小导致轴承负载过大。

　　从实际使用的功能特性来看，这类支座不需要额外的调整结构，一次装夹加工完成就能保证两个安装位的位置精度，装配时只需要压入对应规格的轴承，穿入转轴就能完成传动单元的组装，后期维护时只需要拆卸两端的轴承挡圈就能更换轴承，不需要整体拆卸支座，维护效率较高。支座的整体材质多选用6061铝合金或者HT200灰铸铁，铝合金材质重量轻，适合移动类小型设备使用，灰铸铁材质的阻尼性能好，适合固定安装的有振动工况的设备使用，两种材质都能满足常规轻载工况下的强度要求，不会出现受力断裂的问题。

　　在建模过程中，这类零件需要重点关注两个安装位的同轴度约束、各配合面的尺寸公差标注、过渡圆角的处理，避免出现直角应力集中的问题，同时底座的安装孔位置需要和设备基板的安装孔位对应，定位销孔的位置需要和基板的销孔位置保持一致，保证装配时的互换性。另外，零件的所有棱边都做了0.5mm的倒角处理，避免装配时划伤操作人员，也能去除加工产生的毛刺，提高零件的表面质量。
