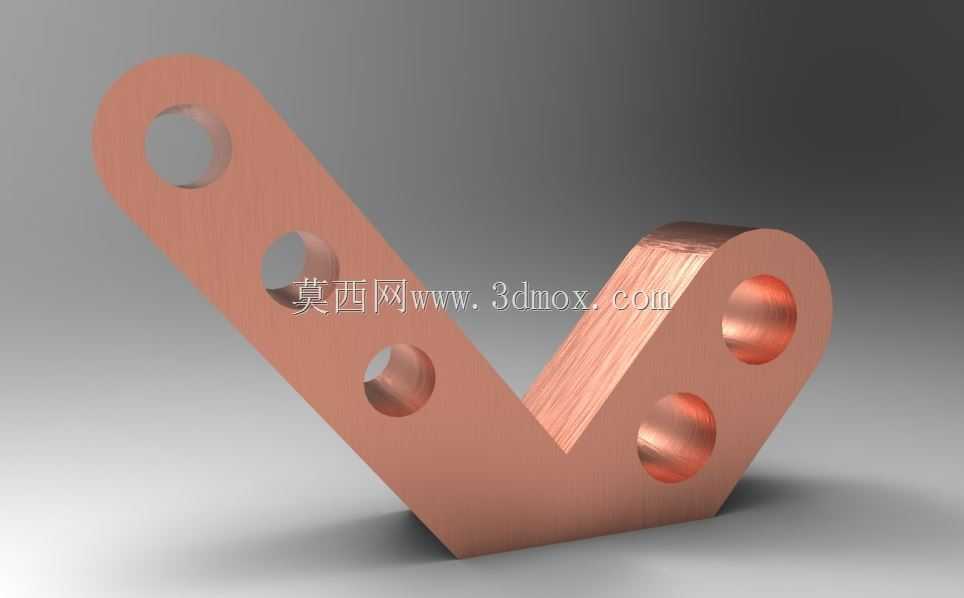

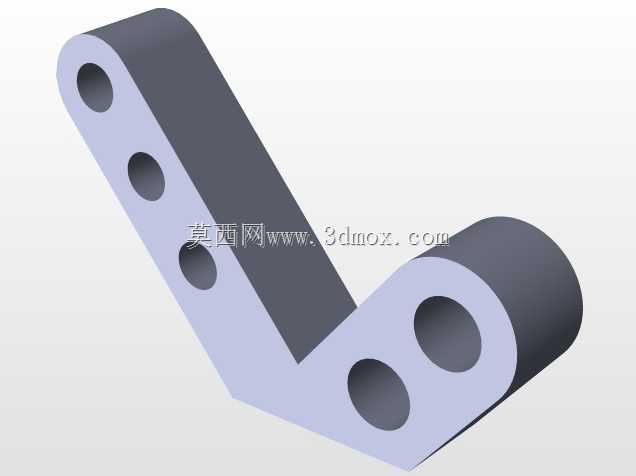

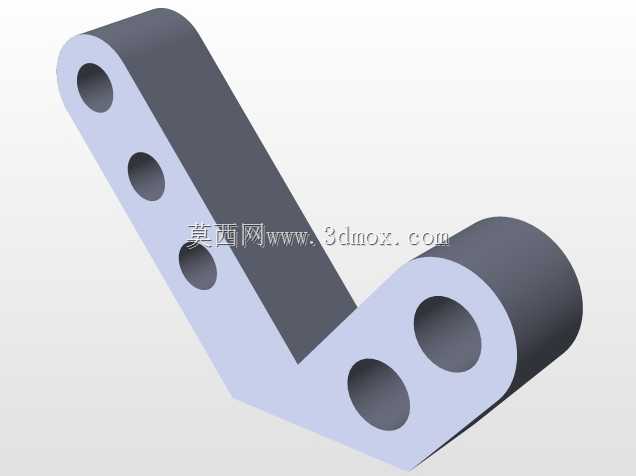

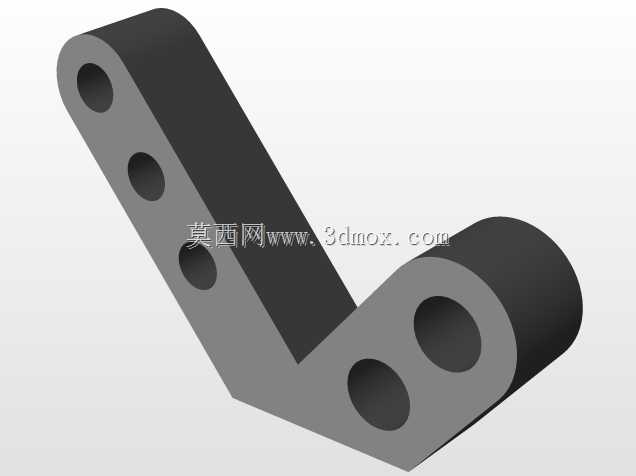

这类V型多孔铰接件常应用在轻工自动化输送线、小型工装夹具的连杆传动组中,也会作为非标设备的角度调节支撑构件使用,核心作用是在两个呈固定夹角的安装点位之间传递拉压载荷,同时通过不同孔位的配合实现小范围的连接位置调整,适配不同安装距的装配需求。从结构设计逻辑来看,整体采用等厚板材铣削成型的加工思路,两个臂段呈固定钝角排布,夹角的设定完全匹配对应设备的传动行程角度要求,避免运动过程中出现构件干涉。臂身上分布的多个同轴通孔,孔径统一按照常用的圆柱销、铰制孔螺栓标准尺寸设计,孔位之间的中心距经过公差校核,既保证铰接转动时的同轴度要求,也能通过选择不同孔位组合,实现连接臂有效工作长度的多级调整,不需要额外加工定制不同长度的连接件就能适配多种安装场景。在安装边界层面,构件的整体厚度根据额定载荷计算得出,保证在承受最大拉应力时不会出现形变,所有孔的端面都做了倒角处理,既可以去除加工毛刺避免装配时划伤操作人员,也能在穿入销轴时起到导向作用,降低装配难度。臂身的弯折过渡处采用圆弧过渡设计,避免直角位置出现应力集中,在长期交变载荷作用下不会从弯折处产生疲劳裂纹,延长构件的使用寿命。这类零件在实际选型使用时,需要先确认两端安装点的极限夹角范围,核对孔位与配套销轴的配合公差,同时要保证安装后臂身周围预留足够的摆动空间,避免运动过程中与周边的管线、其他结构件发生剐蹭。建模过程中需要重点关注各孔位的位置度公差,以及弯折处的圆角半径参数,这些参数直接决定了零件加工完成后能否顺利装配,以及实际使用时的载荷承载能力。零件的表面不需要做额外的复杂处理,根据使用环境选择对应的防锈镀层即可,在无腐蚀的室内工况下甚至可以直接使用毛坯加工件,能够有效控制加工成本,同时完全满足使用强度要求。
- 全部评论(0)
- 模板大小: 854.44 KB
- 售价:5金币
- 下载次数: 30
- 系统要求: KeyShot,SOLIDWORKS,Rendering,AutoCAD,STEP / IGES,KeyShot,STEP / IGES,Parasolid
- 软件分类: 通用五金配件
