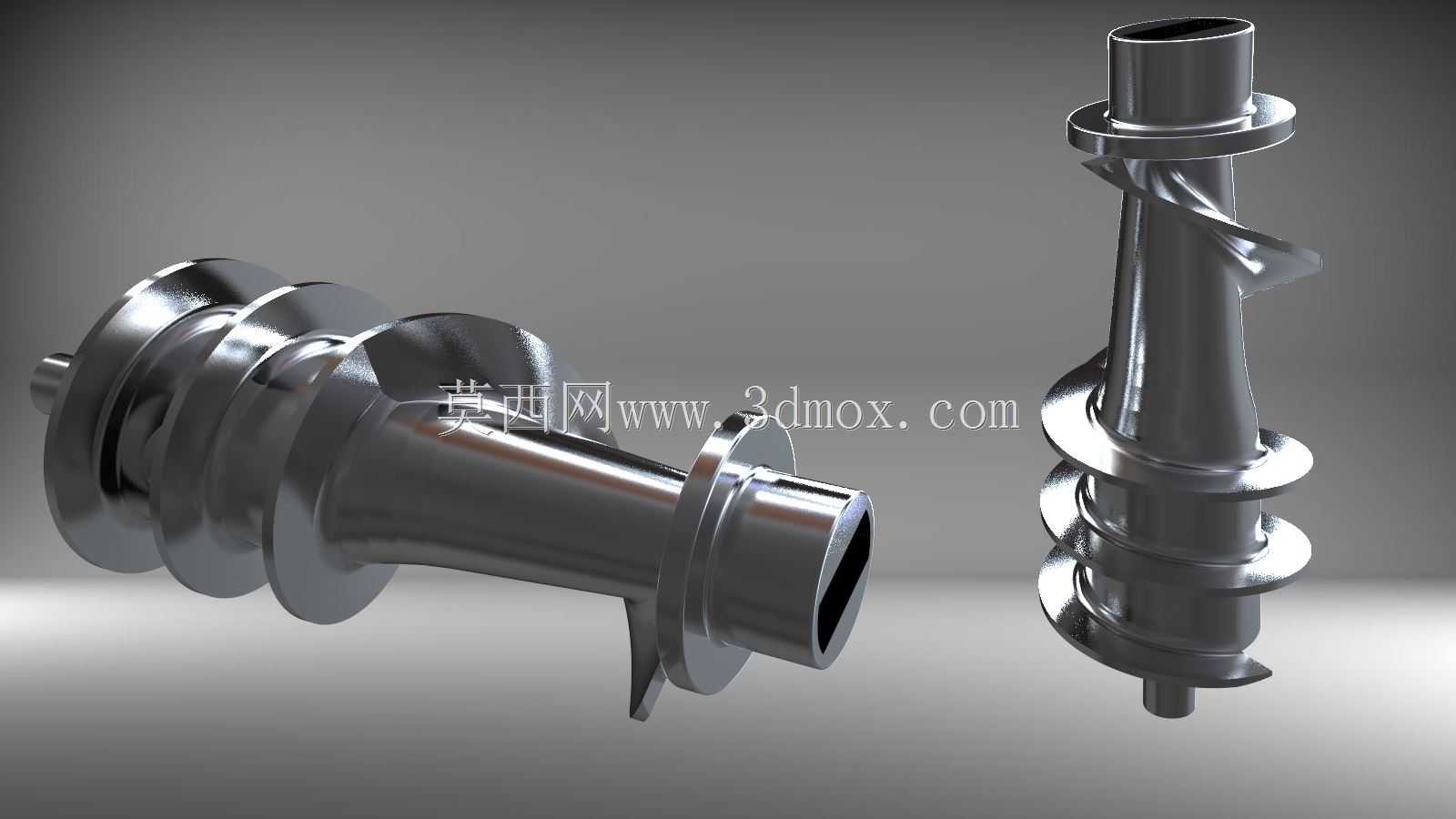

螺旋输送挤压螺杆结构三维设计

这类螺旋结构件常应用在物料输送、容积挤压类工况中，常见于食品加工的原汁提取设备、粉体定量输送装置、粘稠物料挤出单元，核心作用是通过连续螺旋面的旋转推送，完成物料的轴向位移，同时配合变径、变螺距的结构设计，在输送末端逐步对物料形成挤压力，实现固液分离、物料压实或者成型挤出的功能。从结构设计逻辑来看，该构件采用整体式螺旋叶片与主轴一体化的构型，避免了分体式叶片焊接带来的应力集中、缝隙积料的问题，表面做光滑圆弧过渡处理，既降低物料粘附的概率，也减少旋转过程中的物料流动阻力。两端的定位轴颈分别对应设备的安装支撑位，输入端设计有扁方结构，用于和驱动端的传动件配合传递扭矩，避免长期运转出现打滑松脱的问题；输出端的小直径轴段用于和端部密封件、支撑轴承配合，保证运转过程中的同轴度，减少径向跳动带来的密封件磨损。螺旋段的螺距从进料端到出料端逐步收窄，螺旋叶片的外径也随锥度变化逐步缩小，这种变参数设计可以让物料在推送过程中容积逐步减小，自然形成挤压力，不需要额外增加挤压腔结构就能实现物料的压缩作业。安装边界上，该构件的整体同轴度公差需要控制在0.05mm以内，两端轴颈的配合公差选用h6级，和轴承内圈形成过渡配合，螺旋叶片的外圆和设备内腔的间隙控制在1-2mm，间隙过大会造成物料残留推送不彻底，间隙过小则容易出现叶片擦碰内腔的问题，引发运转异响甚至部件卡滞。设计过程中需要重点校核螺旋根部的抗弯强度，因为挤压工况下物料对叶片的反作用力会集中在叶片与主轴的连接位置，根部做R3以上的圆角过渡可以有效分散应力，避免长期交变载荷下出现根部断裂的问题。另外该构件的表面粗糙度需要达到Ra1.6以下，尤其是和物料接触的螺旋面，光滑的表面既可以提升物料输送效率，也方便日常作业后的清洁维护，适配食品、医药类有卫生要求的应用场景。在装配逻辑上，该螺杆需要和腔体、密封端盖、轴承座、驱动联轴器配合安装，安装时需要保证轴向窜动量不超过0.1mm，否则会造成螺旋面和腔体端面的摩擦，同时要注意螺旋的旋向和驱动电机的转向匹配，避免反向运转造成物料反向推送，引发设备堵料故障。
