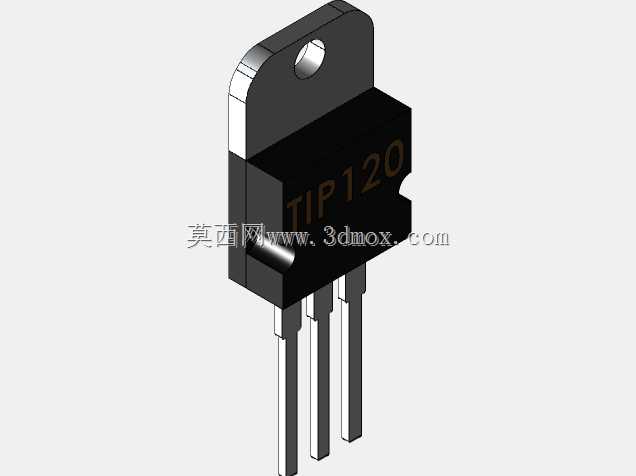

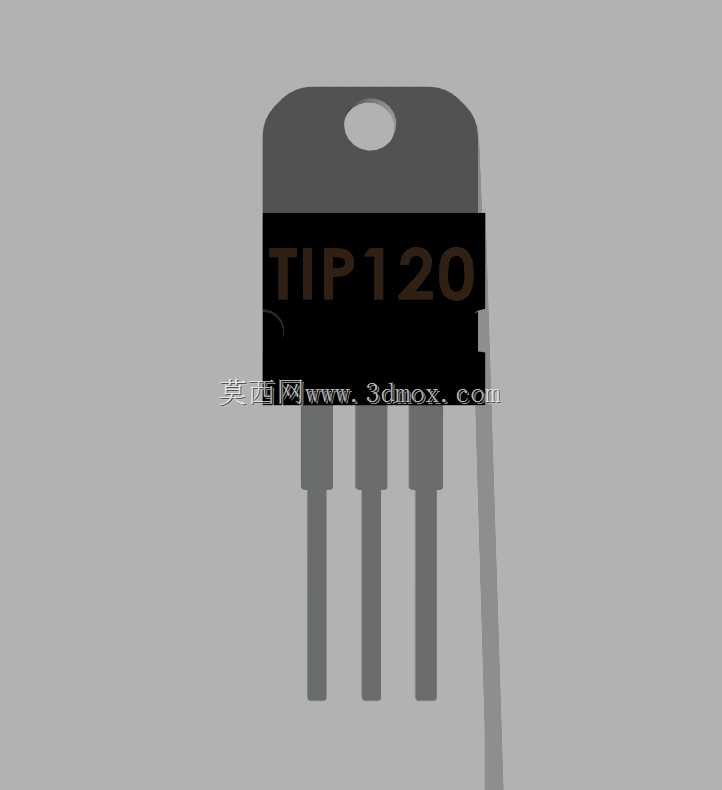

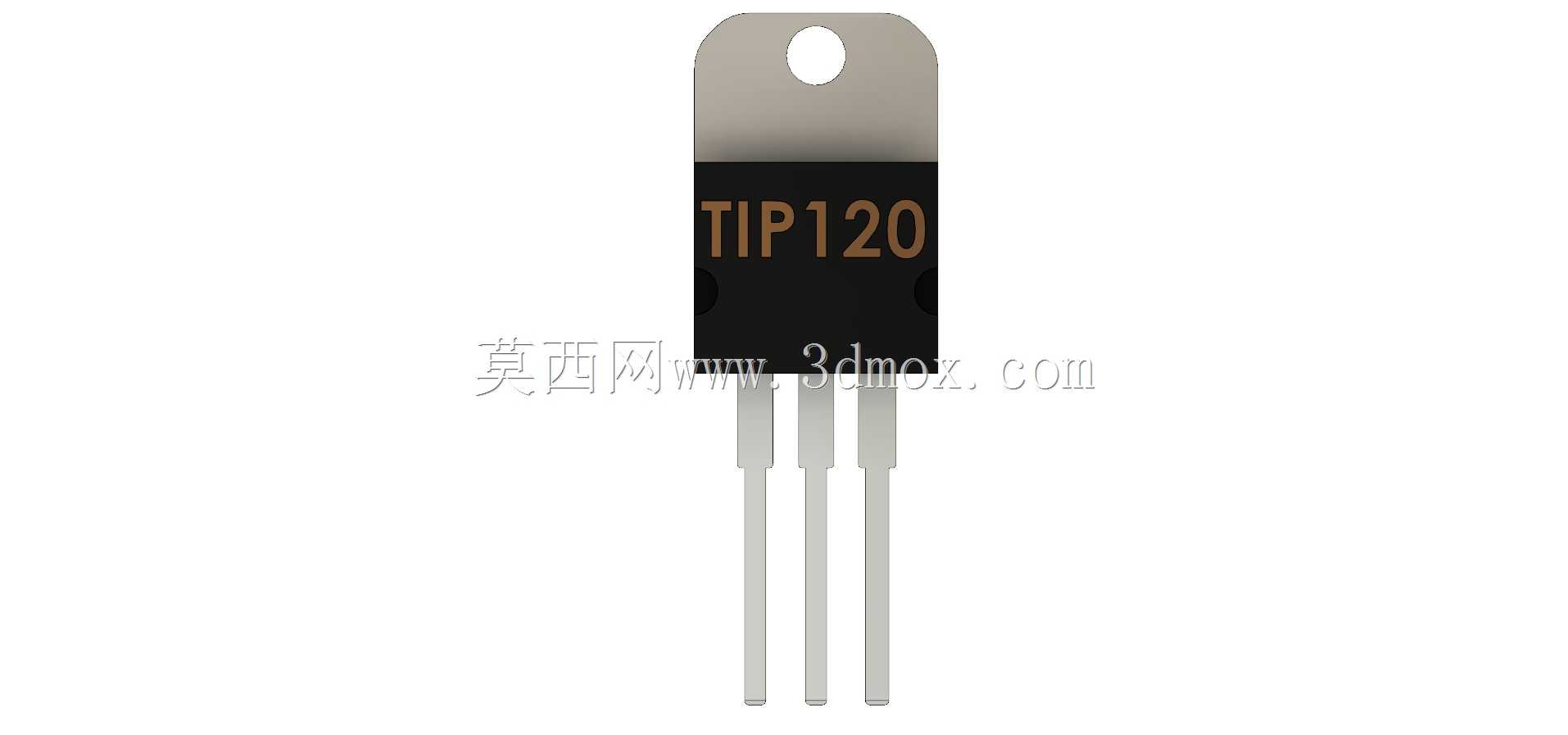

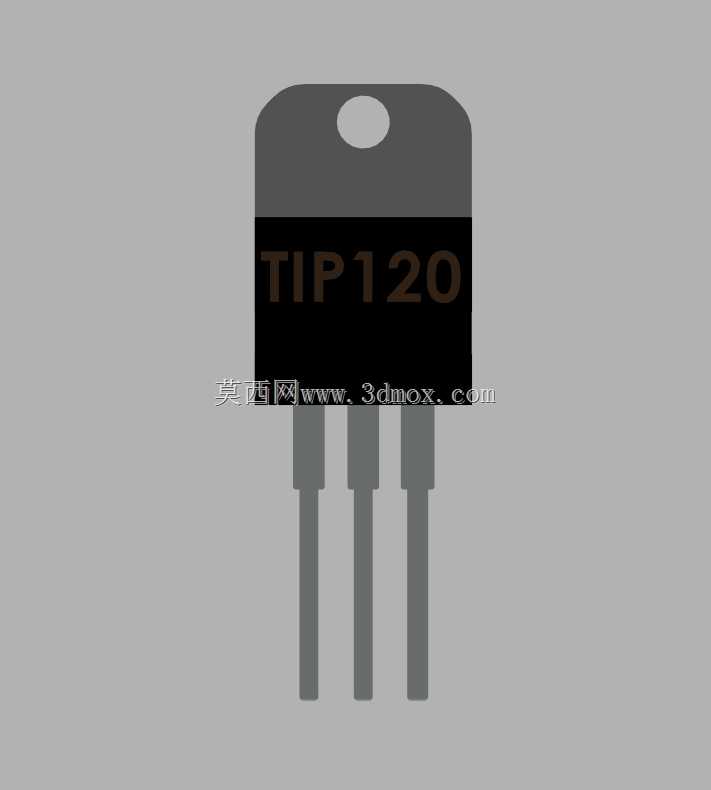

TO-220封装TIP120达林顿晶体管结构

在工业控制板卡、低压驱动回路的设计选型过程中，TO-220封装的功率晶体管是极为常见的功率器件，TIP120作为NPN型达林顿功率管，常被用于小功率直流电机驱动、继电器线圈驱动、LED大功率阵列驱动等场景，这类器件的三维结构建模，直接影响PCB布局阶段的干涉校验、散热片匹配设计以及整机装配的空间预留。从实际工程应用角度出发，这类直插功率器件的建模不能只做简化示意，必须还原真实的安装边界与外形特征：器件上部的塑封固定耳带有标准安装孔，该孔位用于配合螺丝将器件锁附在铝制散热片上，建模时需要准确还原孔位中心到引脚基准面的距离，以及固定耳的厚度，避免实际装配时出现螺丝与周边电容、接线端子干涉的问题。器件主体的黑色塑封部分是半导体芯片的封装载体，表面印有型号标识区域，建模时还原塑封体的拔模斜度与边角圆角，能让装配后的整机BOM渲染图更贴近真实量产状态，也能在做结构间隙校验时，准确判断塑封体与周边壳体、走线的安全距离。三根直插引脚的尺寸是建模的核心细节，引脚的宽度、厚度以及引脚间距必须完全匹配TO-220封装的行业标准，引脚伸出塑封体的长度要兼顾波峰焊的工艺要求，既不能过长导致焊后引脚剪脚工序额外增加工时，也不能过短导致插装时无法顺利穿过PCB焊盘。在设计这类器件的三维模型时，需要优先以引脚所在平面为装配基准面，这个基准面要和PCB板面的装配基准完全重合，才能保证后续导出的STEP文件在导入PCB结构软件时，不需要额外调整坐标就能直接完成布局。另外，塑封体背部的金属散热面是容易被忽略的建模细节，这个平面是器件和散热片贴合的接触面，建模时要保证该平面的平面度特征，还原金属面与塑封体的高度差，方便设计人员在做热仿真时，准确设置接触热阻参数，匹配对应规格的绝缘导热垫片。很多新手建模时容易把引脚做成等径的圆柱或者无弯折的直杆，实际上量产的TO-220器件引脚在靠近塑封体根部有轻微的限位台阶，引脚末端有便于插装的导向倒角，这些细节的还原，能让结构工程师在做虚拟装配时，提前发现焊盘孔径设计不足、引脚与周边器件避让距离不够的问题，减少打样阶段的改板次数。在低压工控场景中，这类达林顿管往往和接线端子、续流二极管布置在PCB的边缘区域，准确的三维模型能帮助设计人员提前核算器件到壳体侧壁的安全距离，避免装配时出现器件顶壳、散热片无法安装的问题，同时也能为线束走线预留足够的空间，防止高压线束与器件散热片接触造成绝缘风险。
