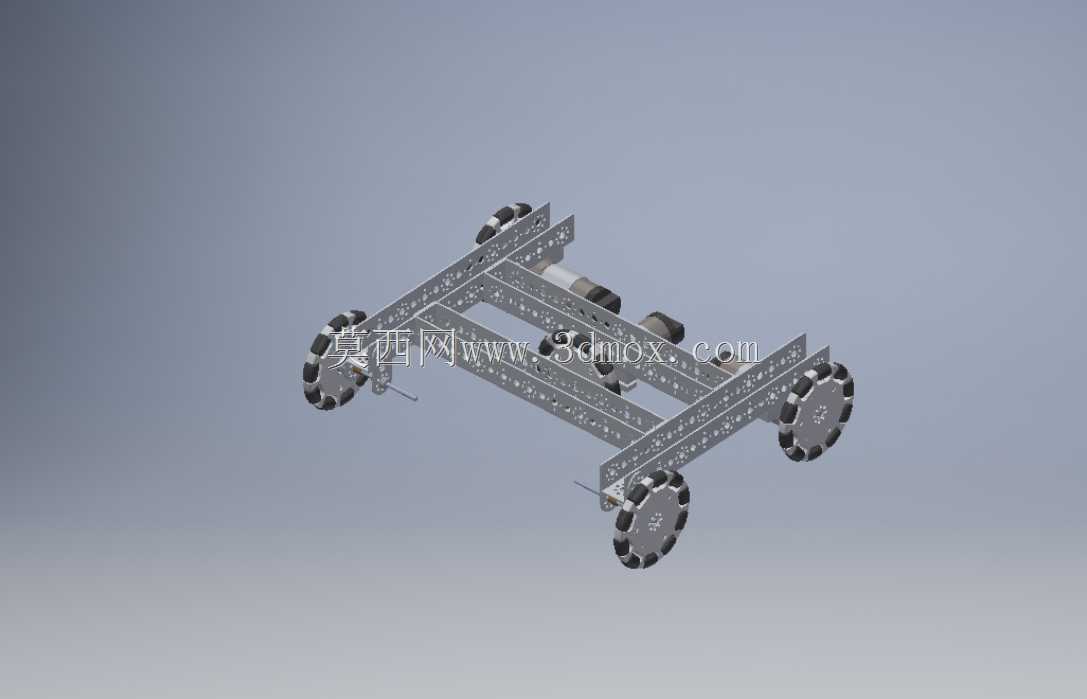

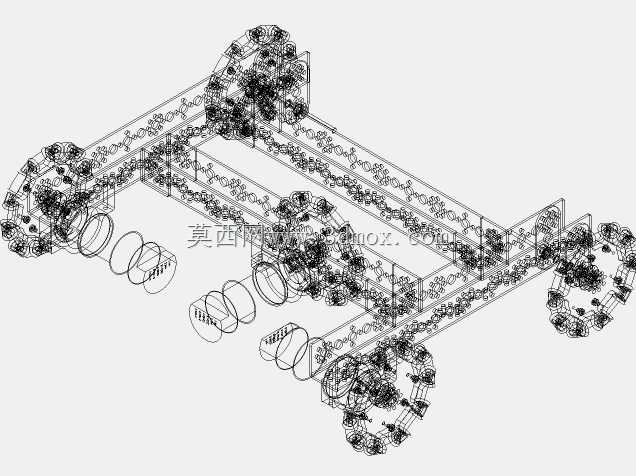

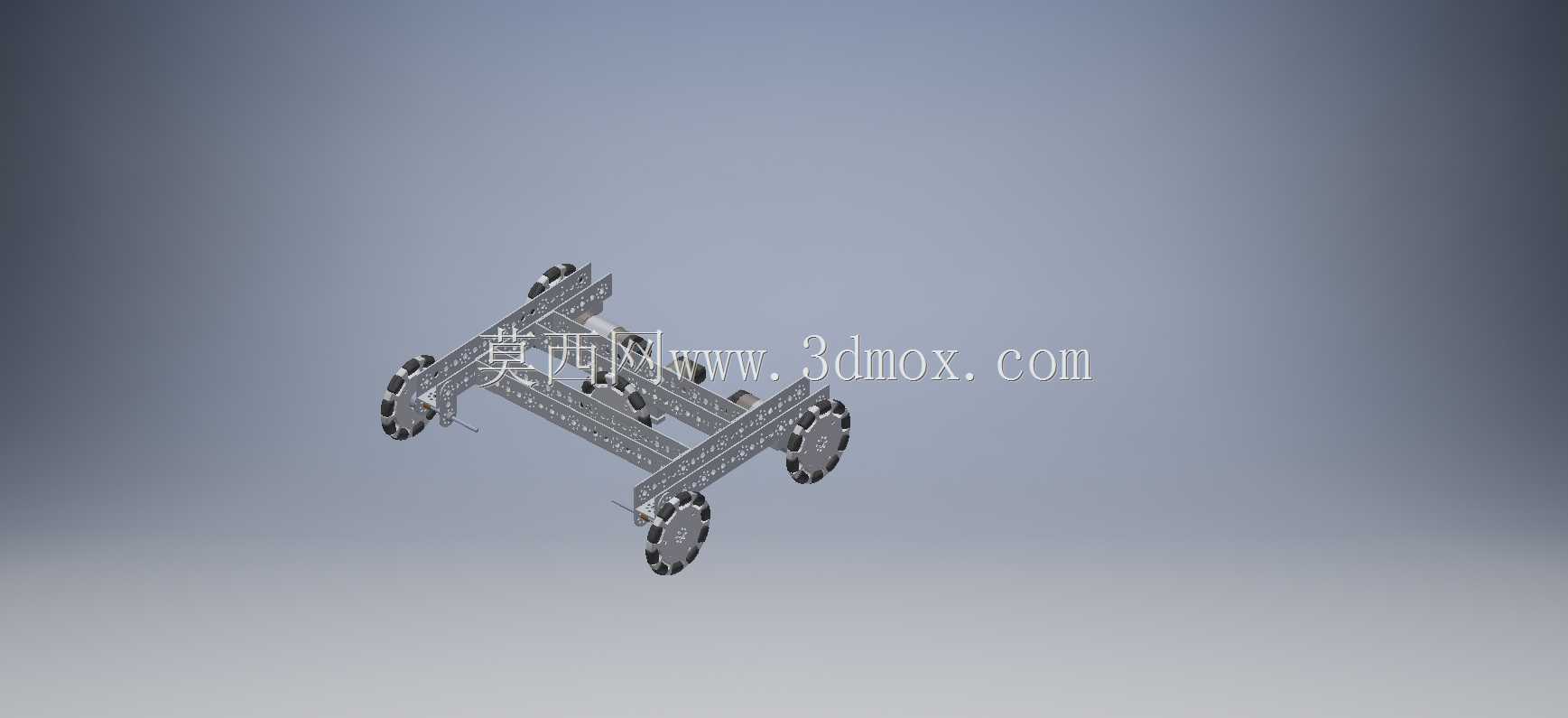

FTC赛事用H构型全向轮移动底盘结构

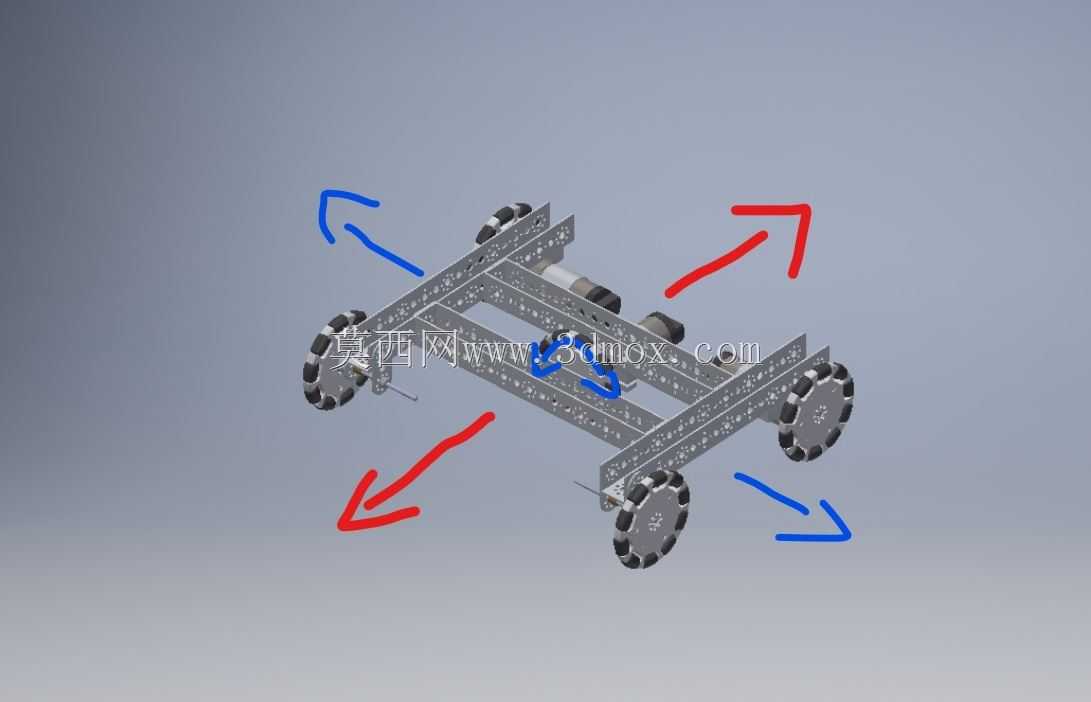

该行走机构主要面向青少年机器人竞赛场景设计，适配FTC等需要高机动性的对抗类赛事场地需求，区别于常规四轮差速或麦轮底盘的布局逻辑，采用五轮H型驱动构型来实现平面内的全向移动能力，无需复杂的转向机构即可完成横移、原地旋转、斜向行进等动作，在狭小的竞赛场地内可快速调整位姿，规避障碍或完成对位操作。整套底盘采用孔位标准化的铝型材搭建，所有安装孔位匹配Tetrix搭建体系的通用规格，轮组安装座、电机固定位、上层拓展安装面均预留统一的安装孔距，可直接适配同体系的结构件、执行器与传感器模块，无需二次打孔加工即可完成上层功能机构的搭载。设计阶段刻意控制了驱动电机的使用数量，仅用三台驱动电机即可实现全向移动能力，相比同功能的四轮麦卡纳姆轮底盘减少了一个驱动单元，既降低了整套行走系统的硬件成本，也简化了电控端的运动解算逻辑，降低了控制程序的编写难度。五轮布局中，四个全向轮分别布置在底盘前后端的左右两侧，承担主要的承载与行进驱动功能，第五个辅助全向轮布置在底盘中部的H型横梁交叉位置，用于抵消长轴距底盘在横移过程中产生的结构形变，避免单侧轮组因受力不均出现打滑空转的情况，同时提升底盘中部的承载能力，防止上层搭载较重机构时出现底盘中部下挠的问题。轮组均采用标准Omni全向轮，辊子轴线与轮体主轴线呈45度布置，配合三台电机的差速输出，可实现任意方向的矢量行进，相比常规舵轮转向结构，没有额外的转向执行机构，整体结构更紧凑，故障点更少，适合竞赛场景下的高强度连续运行。底盘整体采用对称式布局，重心落在几何中心位置，加减速与转向过程中不会出现偏载侧倾的问题，所有走线均沿型材槽道布置，避免运动过程中线缆与轮组发生干涉。安装边界上，底盘整体长宽比控制在1.2:1，在保证足够安装空间的前提下，尽可能缩小转弯半径，边缘位置均做了避让设计，防止行进过程中剐蹭场地围挡，上层安装面预留多组通用安装孔，可直接搭载机械臂、物料拾取机构、传感模块等竞赛所需的功能组件，无需额外设计转接支架。
