多规格球头支撑定位组件结构设计

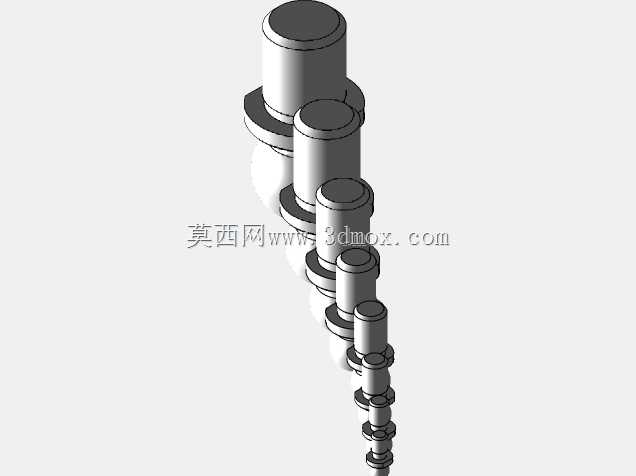

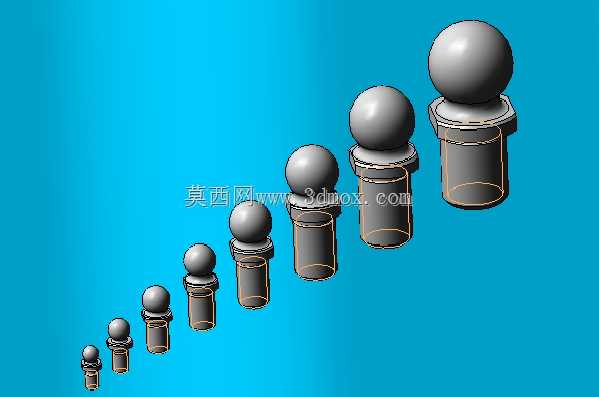

这类球头支撑结构在工装夹具、检测治具以及非标自动化设备的定位工位中应用十分广泛，核心作用是为待加工或待检测工件提供自适应的球面支撑点，避免刚性硬接触导致的工件表面压伤，同时能够补偿工件底面的平面度误差，保证定位过程中支撑受力均匀，不会出现单点应力集中的问题。从结构设计逻辑来看，整套组件采用同结构不同尺寸的系列化排布思路，柱体部分为直筒安装段，可直接嵌入工装板的预制安装孔内，柱身上部的环形凸台作为安装限位面，装配时直接贴合工装板表面即可确定安装深度，不需要额外调整轴向位置，大幅提升批量装配的效率。顶部的球头与下部柱体采用一体化加工结构，球面经过精加工处理，表面粗糙度控制在合理区间，既保证与工件接触时滑动顺畅，不会刮伤工件接触面，又能保证长期使用的耐磨性能，减少频繁更换配件的维护成本。不同尺寸规格的支撑柱对应不同的承重需求，小规格型号可用于小型精密电子零件、薄壁冲压件的定位支撑，大规格型号可适配机加工件、焊接组件等自重较大的工件定位场景，选型时可根据工件的重量、支撑点分布间距以及安装孔的预留尺寸灵活匹配。安装边界方面，柱体直径与安装孔采用小间隙配合设计，装配后不会出现晃动，球头突出安装面的高度经过统一校准，同一规格的支撑组件高度公差控制在极小范围内，多支撑点排布时不会出现高低差导致的工件定位倾斜。球面支撑的自适应特性可以让工件在放置时自动找正，即使工件支撑面存在轻微的角度偏差，球头也能通过微小的转动贴合工件表面，保证每个支撑点都能有效承接工件重力，避免出现虚支撑导致的加工或检测过程中工件移位。在实际产线应用中，这类支撑组件常与快速夹钳、定位销配合使用，构成完整的工件定位装夹系统，在三坐标检测工位、CNC加工工装、焊接工装以及装配流水线的定位工位都能见到这类结构的身影，系列化的尺寸设计也能覆盖绝大多数常规工装的设计需求，结构设计人员在做工装方案时可直接调用对应规格的模型，不需要重复绘制基础结构，缩短工装设计的周期。
