多联式管线排布固定卡扣结构设计

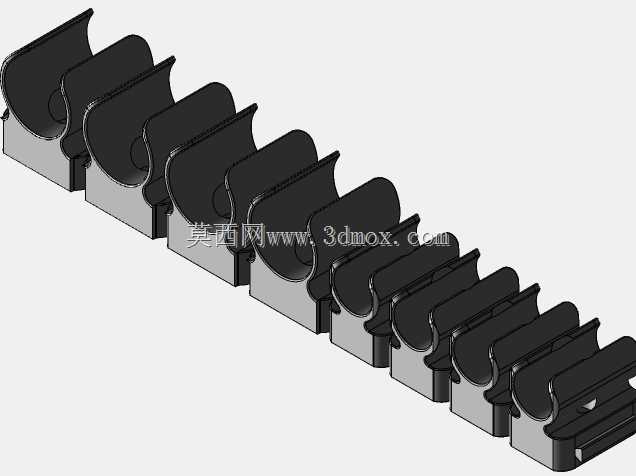

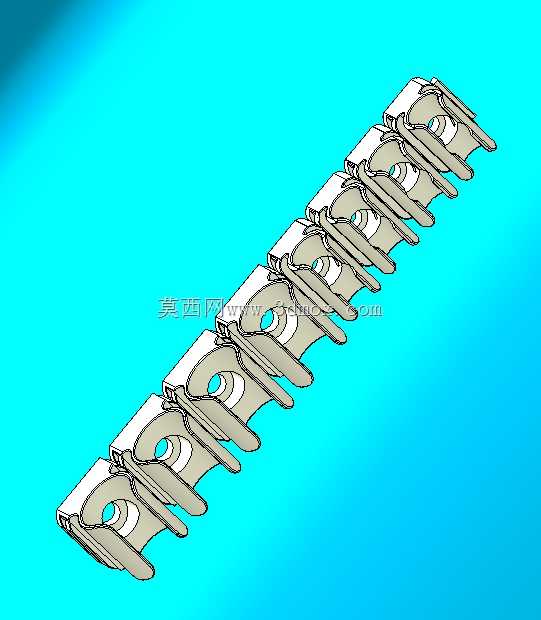

这款多联排布的卡扣结构，主要面向多管路并行布设的工业场景使用，常见于电气柜内部走线、气动系统多气管排布、液压站周边低压管路固定这类需要规整多根并行管线的工况，能替代传统单颗管卡逐根固定的繁琐操作，一次性完成多根同规格管线的定位约束，大幅提升现场装配的排布效率。从结构设计来看，整体采用连续冲压成型的一体化结构，每个独立卡位都设置了带圆弧过渡的承托槽，槽型弧度匹配常规圆形管线的外轮廓，卡位两侧延伸出带斜度的弹性压片，压片顶端做了圆弧收边处理，管线卡入时压片会产生微量弹性形变让位，卡入到位后压片回弹形成侧向约束，避免管线从槽位内脱出，同时不会过度挤压管线外壁造成管线变形、内部通径缩减的问题。相邻两个卡位之间通过平直的连接筋连为一体，连接筋的厚度经过反复校核，既保证整排卡扣的整体刚性，不会在管线布设后出现整排扭曲变形的情况，又预留了微量的形变余量，能适配安装基面存在小幅平整度误差的场景，不会因为基面不平导致个别卡位翘起无法贴合。每个卡位的承托槽底部都预留了安装固定孔位，孔位采用沉孔设计，装配时螺丝可以完全沉入孔位内，不会突出表面干涉管线的放置，整排卡扣既可以通过所有孔位满打螺丝实现完全固定，也可以根据实际布设长度间隔选取孔位固定，适配不同长度的管线排布需求。从安装边界来看，单个卡位的槽宽适配常规小直径管线，整排结构的总长度可以根据实际需要的卡位数量灵活裁切，连接筋位置预留了裁切应力槽，现场施工时不需要专用切割设备，用普通斜口钳就能在指定连接筋位置完成裁切，不会出现裁切位置崩裂、相邻卡位变形的问题。这类卡扣在实际使用中，能让并行布设的管线保持均匀的间距，避免多根管线堆叠缠绕，既方便后期管线的检修排查，也能保证管线之间留有足够的散热间隙，避免多根带温管线堆叠导致局部温度过高加速管线老化。设计过程中特意将所有棱角位置都做了倒钝处理，没有尖锐的冲切毛边，装配时不会划伤施工人员的手部，也不会磨损管线的外防护层，长期使用也不会因为震动摩擦导致管线外皮破损引发故障。
