轴类零件钻孔定位工装夹具结构

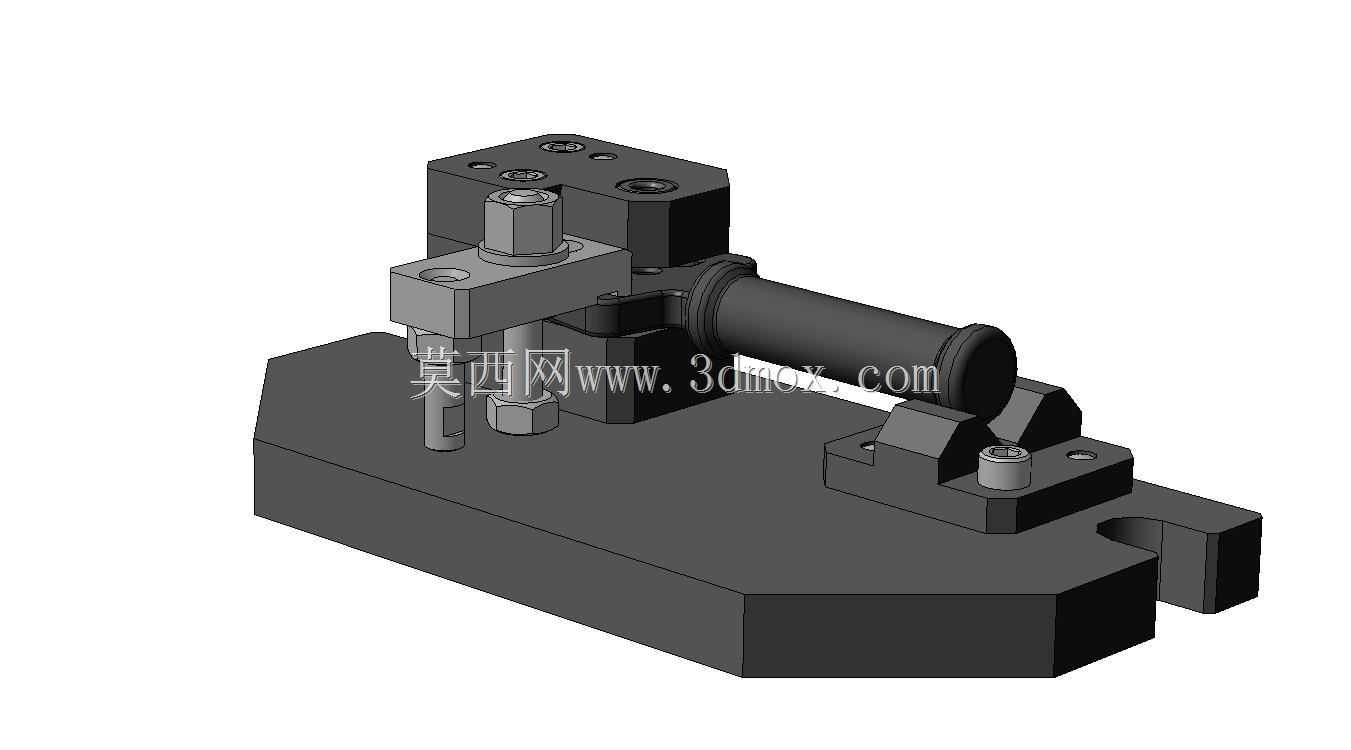

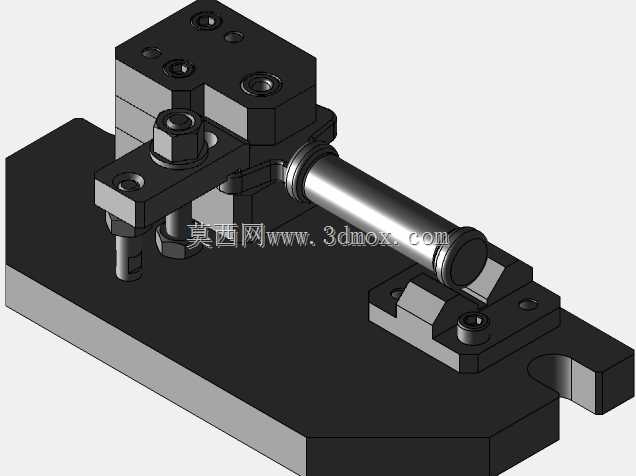

这套钻孔定位工装主要服务于机加工车间的轴类零件径向孔加工工序，在中小批量轴件生产场景中，能替代划线找正的传统操作，大幅降低钻床工序的辅助工时。日常加工长轴类零件的径向通孔或螺纹底孔时，操作工往往需要反复找正轴的周向位置、确认钻孔中心到轴端的距离，稍有偏差就会出现孔位偏斜、孔距超差的问题，这套工装正是针对这类痛点设计。从结构布局来看，工装底座采用带定位缺口的板式结构，安装时可直接通过缺口卡入钻床工作台的T型槽定位，无需额外打表找正底座位置，底座上的所有功能组件安装孔位均一次装夹加工完成，能保证各定位元件的位置度公差控制在0.02mm以内。工件的轴向定位依靠底座右端的V型支撑座配合可调定位螺钉实现，可根据待加工轴件的长度调整定位螺钉的伸出量，适配一定长度范围内的不同轴件；左端的夹紧机构采用螺旋压板组合结构，压板的压头位置做了圆弧避让设计，夹紧时不会压伤轴件的已加工外圆面，同时压板下方设置了可调支撑螺柱，能根据轴件的直径调整压板高度，保证夹紧力垂直作用在轴件中心线上，避免装夹变形。钻孔导向模块设置在轴件的钻孔工位正上方，导套与钻模板采用过盈配合装配，导套的内孔尺寸可根据常用钻头直径系列更换，能有效防止钻头入钻时出现滑移偏摆，保证钻孔的垂直度与位置精度。整套工装的设计没有采用复杂的气动或液压夹紧元件，全部采用标准机械紧固件与通用机加零件，后期维护时易损件可直接替换标准件，使用成本较低。在安装边界上，底座的整体轮廓尺寸适配常规台式钻床与立式钻床的工作台安装范围，夹紧操作的活动空间预留充足，操作工装卸工件时不会与钻床主轴发生干涉，周向定位的挡块可根据待加工孔的周向角度要求调整位置，满足不同轴件上不同角度径向孔的加工需求。实际生产验证中，使用这套工装加工轴类径向孔时，单件装夹时间可控制在10秒以内，孔位位置度稳定保持在0.05mm公差范围内，相比传统划线加工的方式，工序废品率能降低九成以上，尤其适合多品种小批量的轴类零件加工场景，不需要为每一种轴件单独制作专用钻模，通过调整各定位、夹紧元件的位置就能覆盖常规直径范围的轴件钻孔需求。
