车载二分频扬声器套装精细结构设计

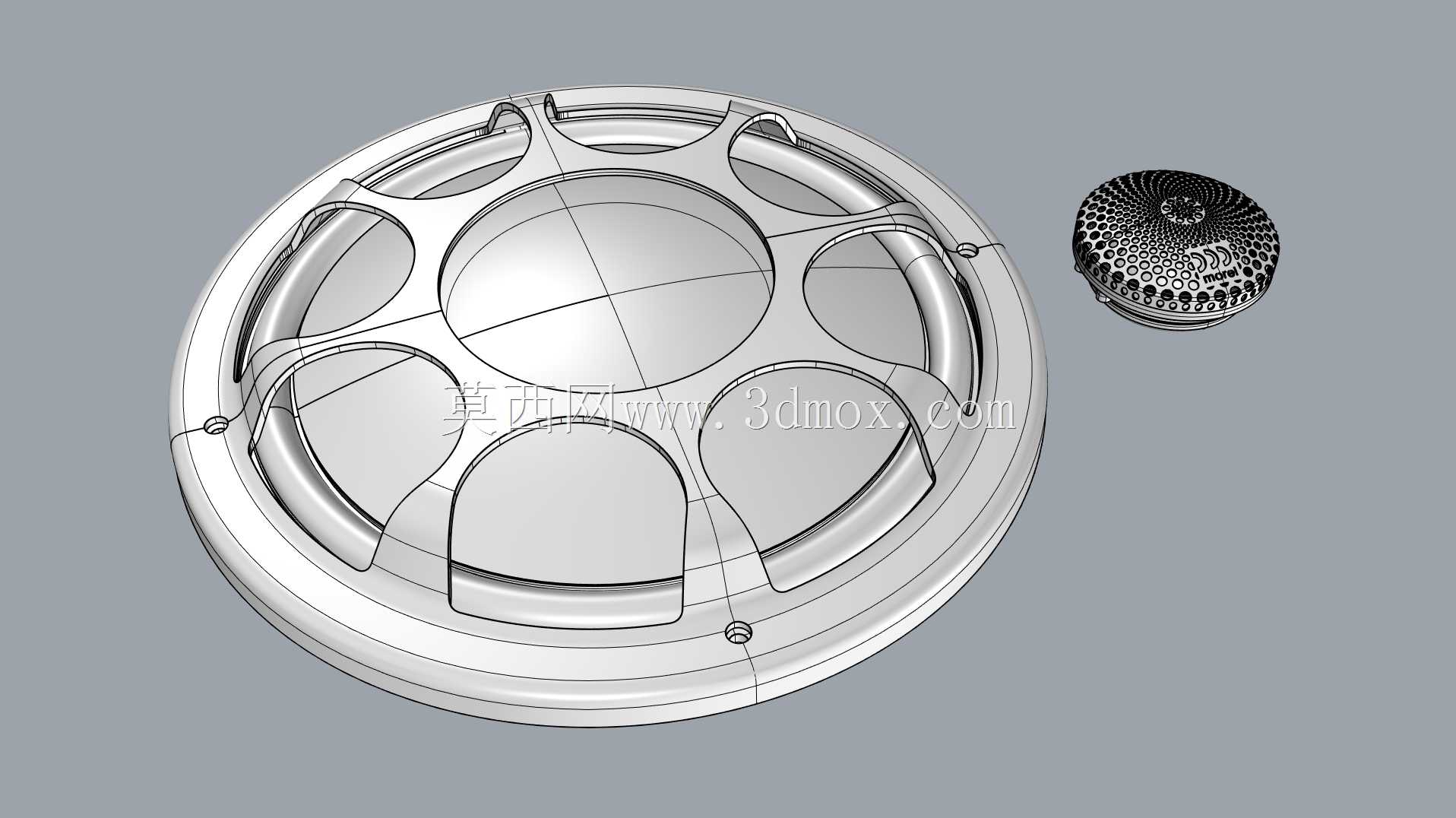

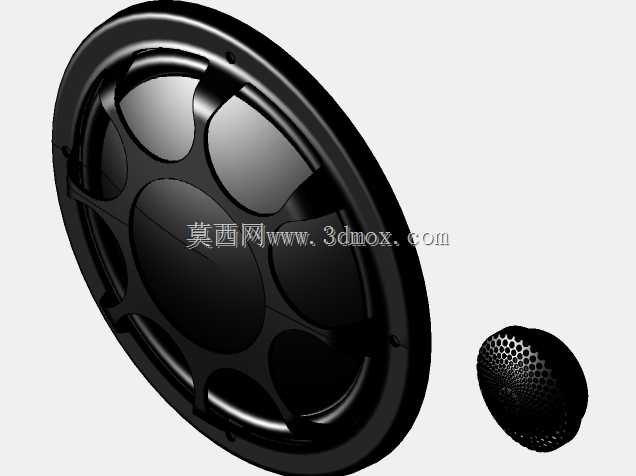

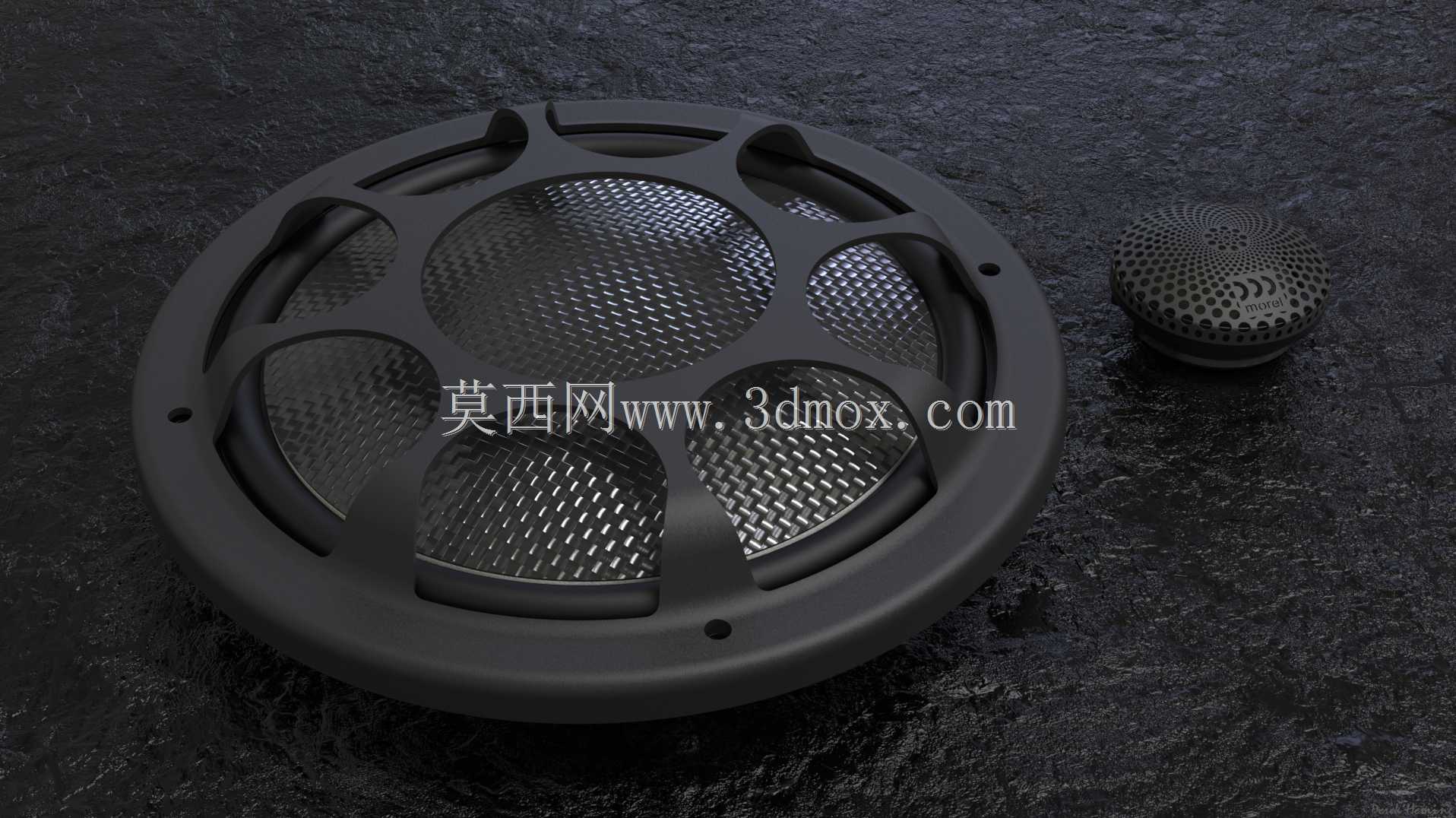

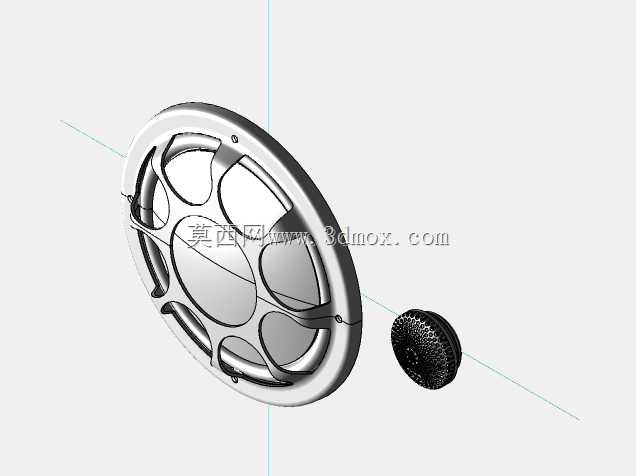

车载扬声器作为汽车座舱声学系统的核心执行部件，其安装适配性、结构精度直接决定整车音响系统的声场表现与装配可靠性。这套二分频车载扬声器包含中低音单元与独立高音单元，建模过程完全依托实件卡尺测绘数据结合实物参考完成，所有曲面特征、安装孔位、格栅结构均还原实件装配状态，可直接用于车载音响改装方案验证、整车内饰声学布局匹配、安装支架结构设计等场景。中低音单元采用圆形一体化盆架结构，外圈均匀分布沉头安装孔，适配主流车型门板的标准扬声器安装位，安装边界严格遵循车载改装通用尺寸规范，单位采用英制标注，可直接对接海外车型的安装尺寸标准，无需额外转换单位即可完成安装位匹配。盆架表面的格栅采用多辐条镂空设计，辐条造型经过弧度优化，既能够为振膜提供足够的防护能力，避免异物磕碰损伤振膜，又能最大程度降低格栅对声波传播的遮挡与衍射，减少声染色问题。格栅内侧的网罩采用细密菱形冲孔结构，冲孔的开孔率经过反复校核，在保证防尘防护能力的同时，不会对中低频声波的扩散造成明显阻碍。高音单元采用小型化球顶结构，外壳带有密集的声学开孔，既能够优化高音的扩散角度，拓宽声场的横向覆盖范围，又能为高音音圈提供足够的散热通道，降低长时间大功率工作下的热积累，提升单元的工作稳定性。建模过程中针对高音格栅弯曲区域的开孔排布做了专项修正，还原了实件上开孔随曲面曲率变化的排布规律，避免了常规建模中曲面开孔拉伸变形的问题，保证结构特征与实件完全一致。这套模型可用于车载音响系统的装配干涉检查，在门板内饰设计阶段提前验证扬声器与内饰板、玻璃升降器、车门加强筋的空间间隙，规避后期装配出现的干涉问题；也可用于电声性能仿真的前置结构建模，为声学仿真提供精准的结构边界，提升仿真结果的参考价值；还可作为改装方案的可视化展示载体，直观呈现扬声器安装后的整车匹配效果。所有结构细节均按照实件1:1还原，包括盆架的壁厚、安装孔的沉头深度、格栅的圆角过渡、网罩的冲孔尺寸，没有做简化处理，能够满足结构设计、装配验证、方案展示等多场景的使用需求，为车载音响相关的结构设计工作提供精准的三维参考。
