NEMA17步进电机L型直角固定安装支架

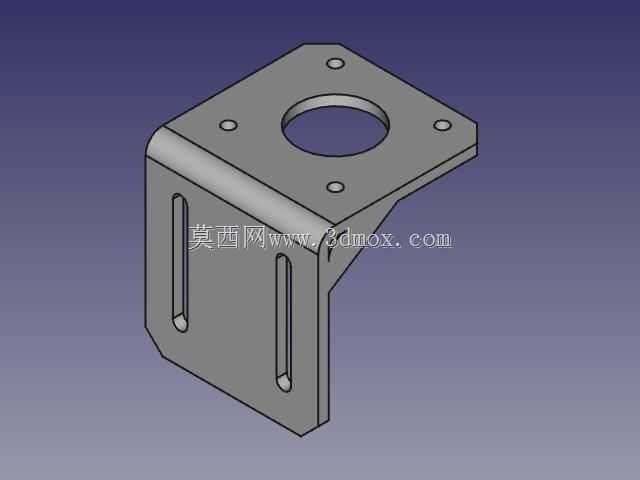

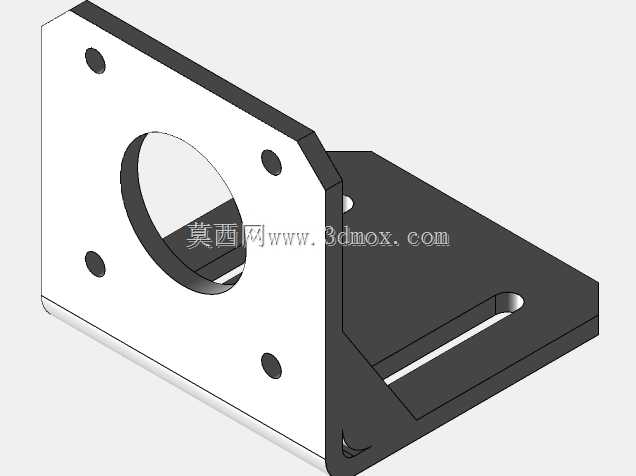

这款安装支架是针对NEMA17规格步进电机开发的直角固定构件，主要解决小型自动化设备中步进电机垂直安装的定位与承载需求，在桌面级数控雕刻机、DIY3D打印机、小型传送带送料机构、桌面点胶设备等需要紧凑空间布置动力单元的场景中应用广泛。从结构设计来看，支架采用L型折弯成型的一体式结构，垂直立面设置两个平行的长条形腰型安装孔，可在装配时实现电机沿垂直方向的位置微调，抵消机架加工带来的尺寸公差，保证电机输出轴与传动部件的同轴度，避免因安装错位导致的同步带跳齿、联轴器偏磨等问题。水平安装面预留了与NEMA17电机安装孔位完全匹配的四个定位螺孔，中心开设大直径通孔用于避让电机输出轴端与联轴器的连接空间，无需额外加工避让位即可直接完成电机与支架的预装。支架的折弯处设置了加强过渡结构，在不额外增加整体壁厚的前提下提升了直角连接处的抗形变能力，当电机运行产生持续振动时，可避免支架长期受力出现折弯角开裂、安装面翘曲的问题，保证动力输出的稳定性。从安装边界来看，水平安装面的尺寸完全适配NEMA17电机42mm见方的安装法兰轮廓，不会超出电机本体轮廓占用额外的横向安装空间，垂直立面的腰孔长度覆盖了常用小型传动机构的中心高调整范围，安装时可直接将支架垂直面贴合设备型材的安装面，通过T型螺栓穿过腰孔完成预固定，调整好电机与传动轮的中心距后再锁紧螺栓即可完成装配，无需制作复杂的转接板。在实际选型使用中，这款支架适配所有符合NEMA17安装标准的42系列步进电机，不管是用于同步带传动的直线运动轴，还是用于丝杠传动的进给单元，都能通过腰孔的微调量保证传动系统的装配精度，同时一体式的结构减少了装配环节的零件数量，降低了小型设备的装配复杂度，也减少了多零件拼接带来的累计装配误差。支架的安装面均做了平面度处理，与电机贴合的面无明显凸起或凹陷，可保证电机安装后法兰面与支架面完全贴合，避免电机安装出现倾斜导致输出轴径向受力过大，延长电机轴承的使用寿命。在空间紧凑的小型设备内部，这种直角安装形式可将电机布置在设备框架的角落位置，充分利用框架的边角空间，减少动力单元对设备内部有效作业空间的占用，适配桌面级小型自动化设备紧凑化的设计趋势。
