带挂钩参数化拉伸弹簧结构设计

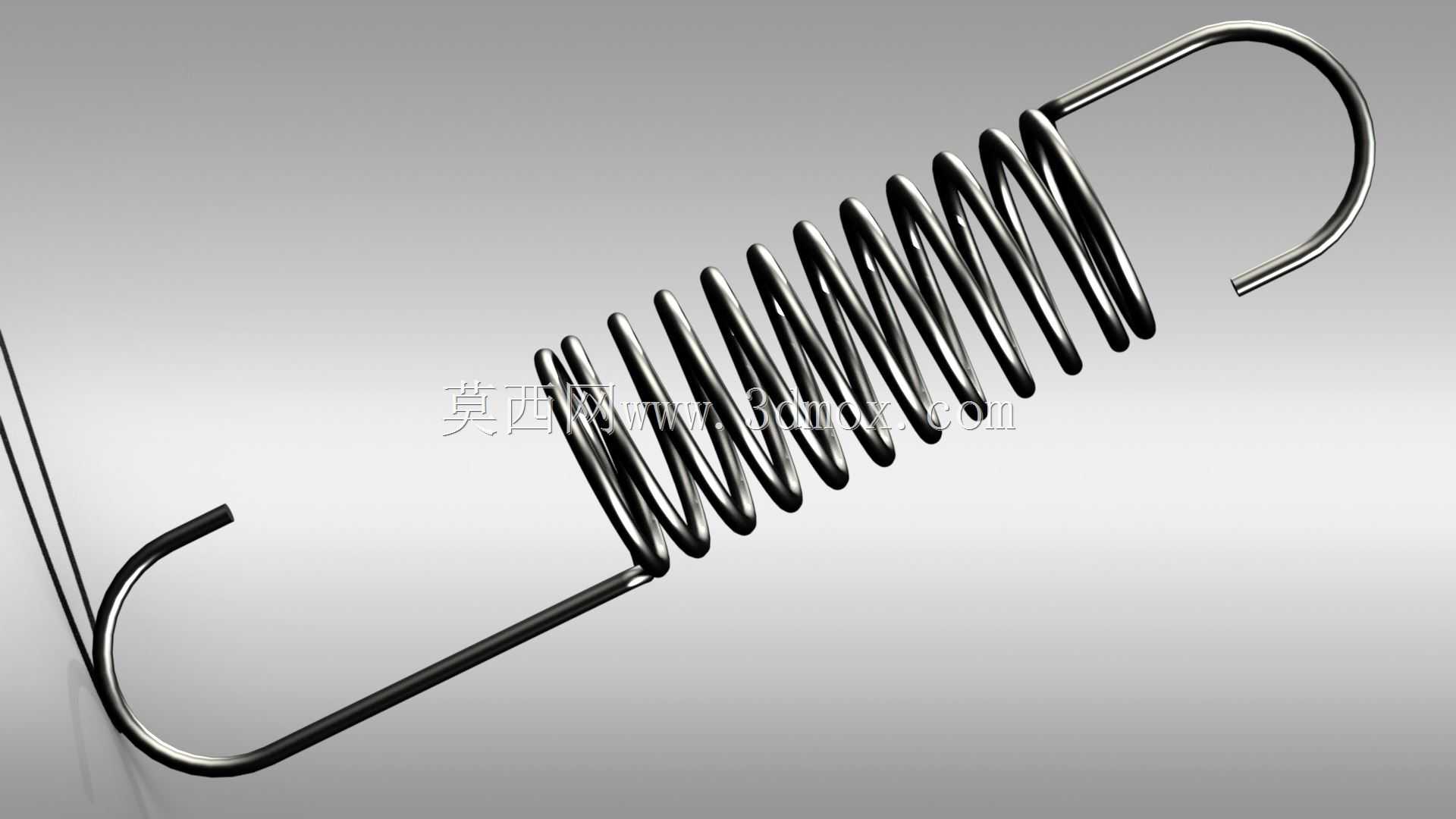

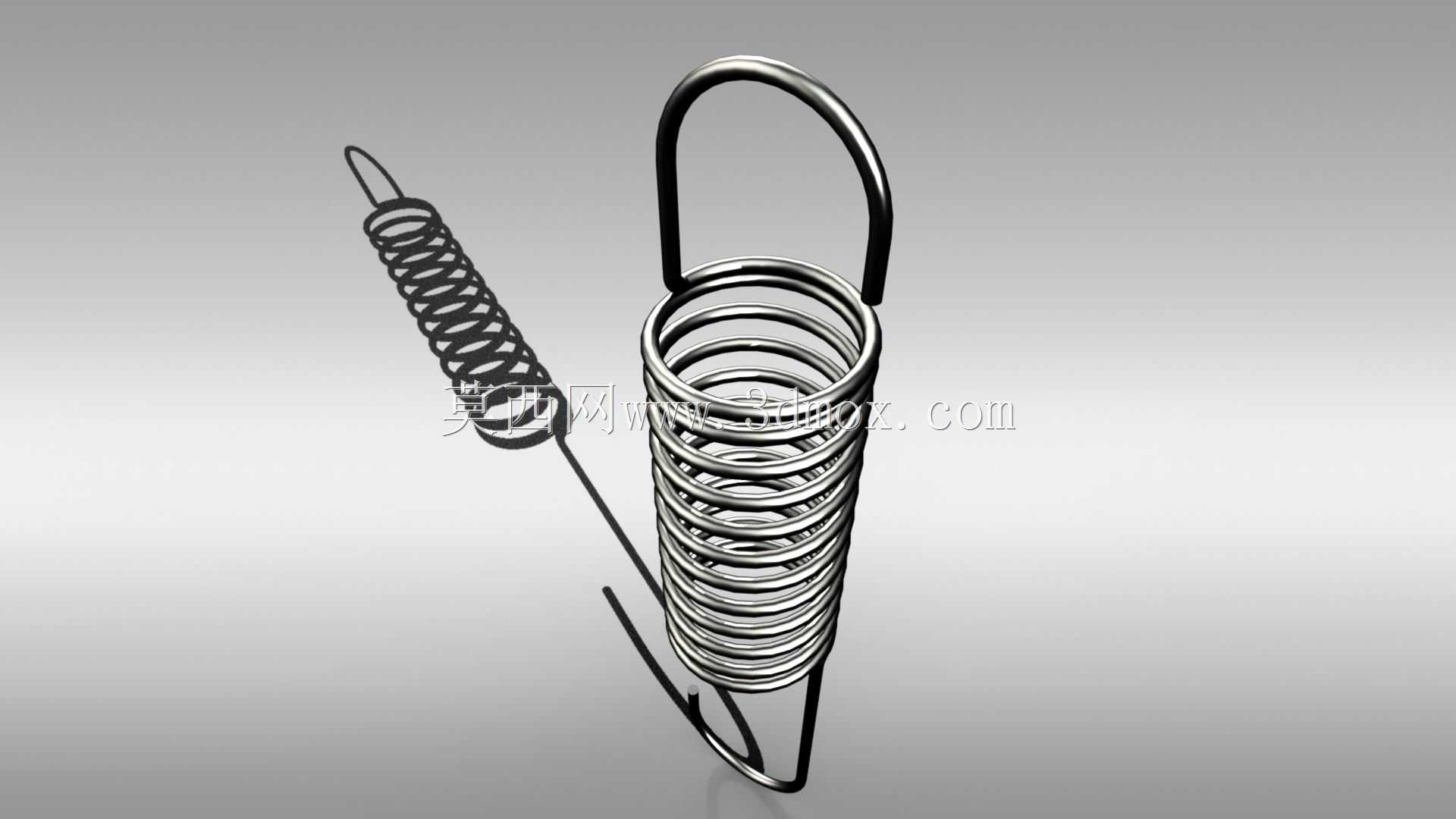

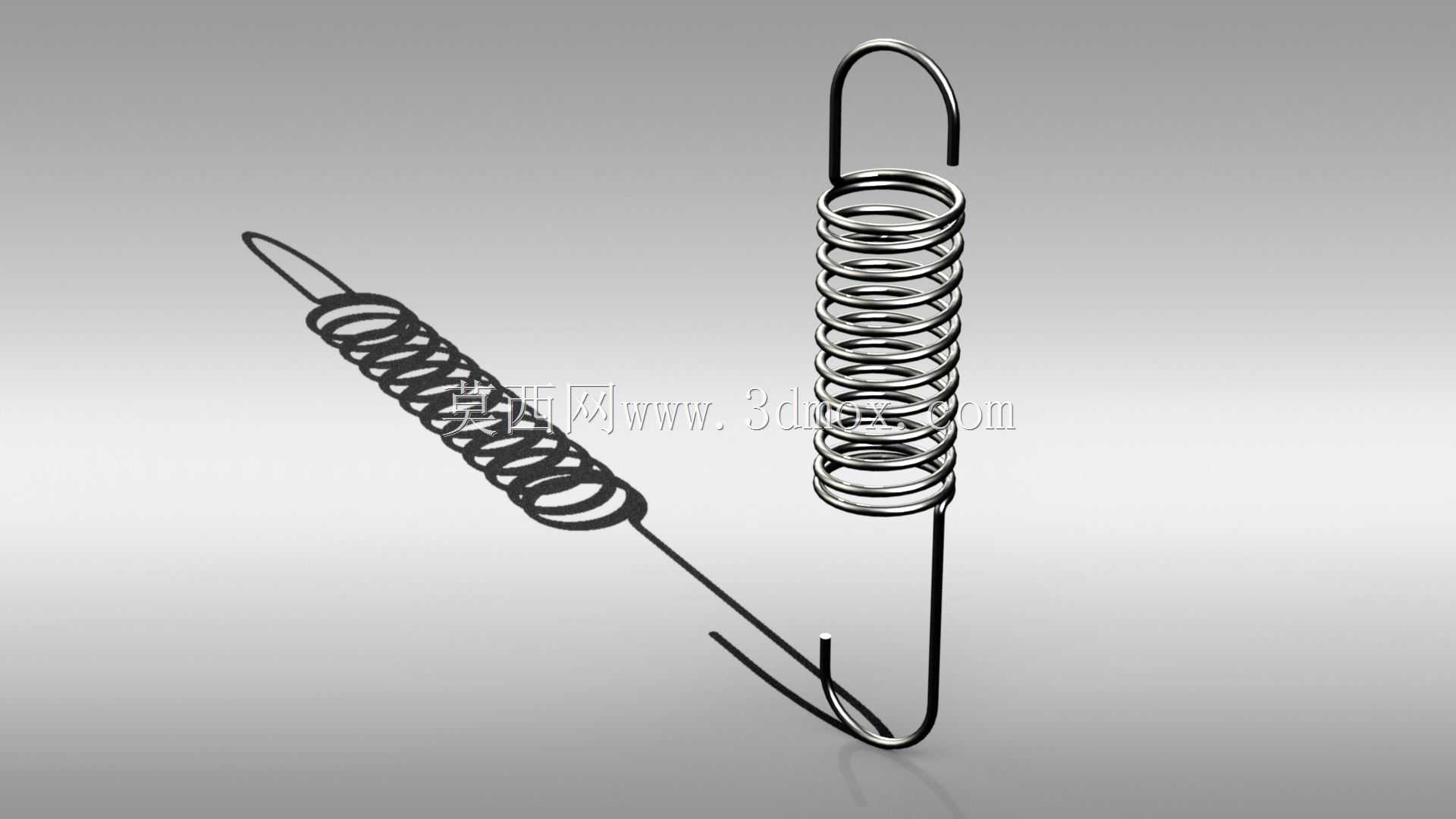

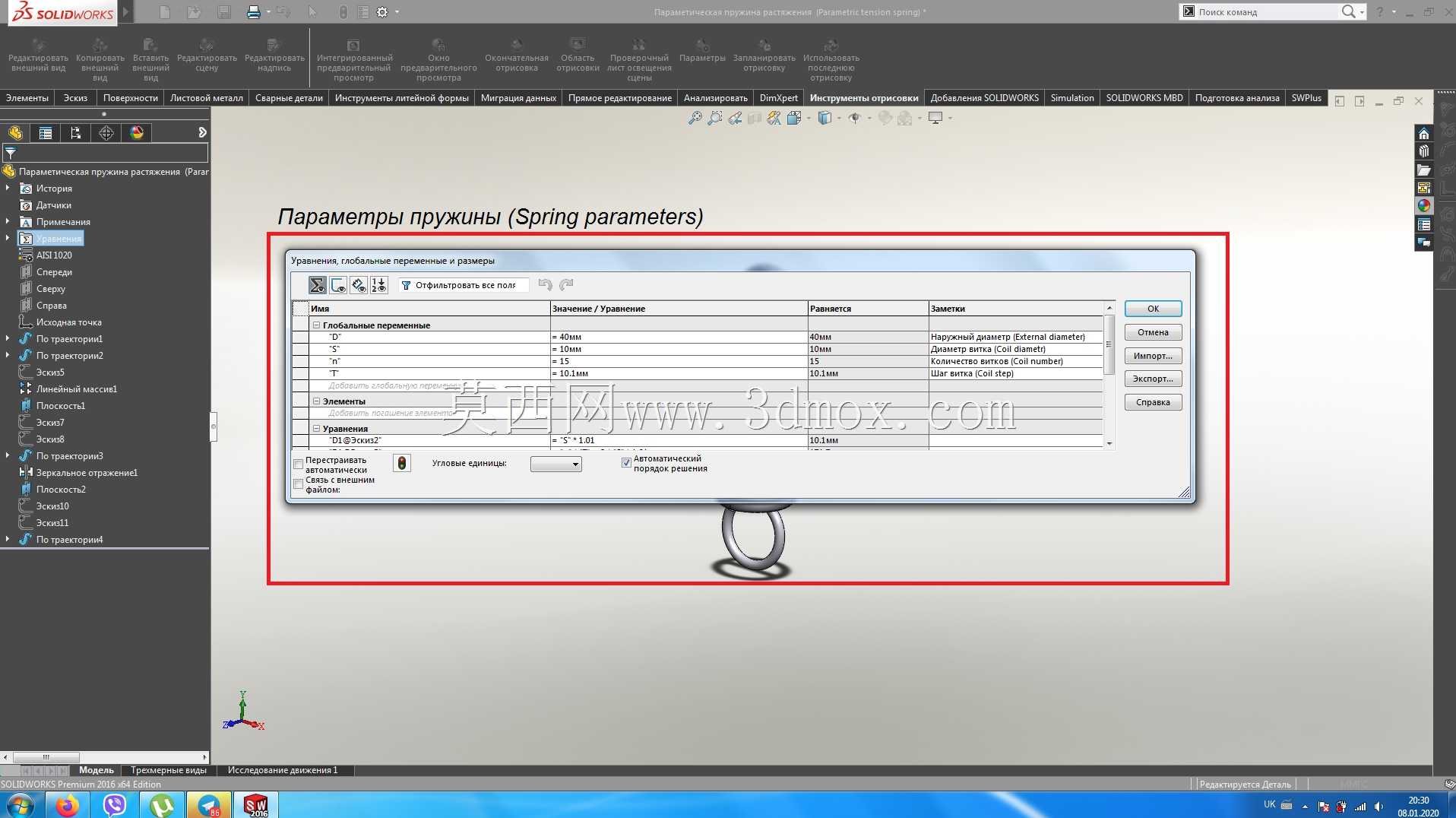

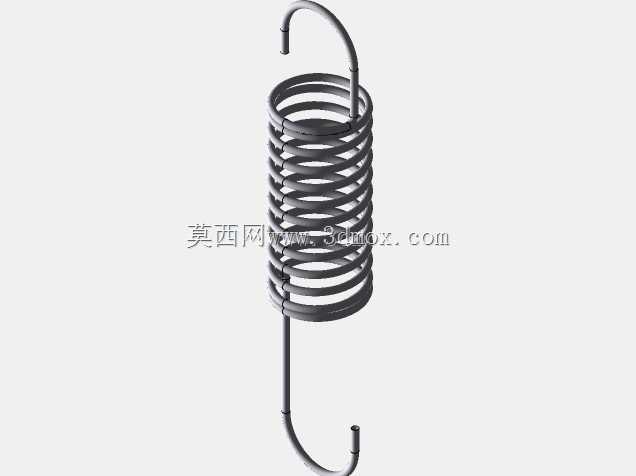

这类带端部挂钩的拉伸弹簧，在日常工业设备里的应用场景覆盖极广，小到低压电器的触点复位结构、小型工装夹具的张紧机构，大到输送线的张紧轮组、仓储设备的门体复位结构，甚至部分农用机械的操纵杆回位结构里，都能见到同结构弹簧的身影。和普通闭口圈拉伸弹簧不同，这款弹簧的两端采用了弯折成型的挂钩结构，安装时不需要额外配置连接挂耳，直接将挂钩卡入对应安装位的销轴或者卡槽内即可完成装配，能大幅减少装配环节的附属零件数量，降低小型机构的整体装配复杂度。从设计逻辑来看，这款参数化弹簧的建模逻辑完全围绕实际生产调整需求搭建，建模时将弹簧线径、有效圈数、中径、端部挂钩的弯折角度、挂钩伸出长度都设置为可驱动参数，设计人员在适配不同安装场景时，不需要重新绘制螺旋线与扫掠路径，只需要调整对应参数值，就能快速生成符合尺寸要求的弹簧模型，能大幅缩短同类型不同规格弹簧的建模周期，也方便后续做力学仿真时快速调整参数验证刚度匹配性。从安装边界来看，这类弹簧的安装空间需要预留出两端挂钩的活动余量，不能只计算弹簧有效圈体部分的长度，要考虑弹簧处于最大拉伸行程时，挂钩弯折处与安装基体之间不会发生运动干涉，同时挂钩的弯折半径需要匹配对应安装销轴的直径，避免挂钩挂接后出现应力集中导致的断裂问题。实际选型使用时，还要注意弹簧的初始预拉力参数匹配，不同应用场景需要的初始拉力不同，比如操纵杆回位用的弹簧需要适中的初始拉力，避免操作力过大同时保证回位到位，而张紧结构用的弹簧则需要匹配被张紧部件的张紧力需求，避免拉力不足导致张紧失效。弹簧的端部挂钩在建模时特意做了弯折处的圆角过渡处理，对应实际生产中的折弯工艺要求，避免直角弯折导致的线材内部应力集中，提升弹簧的循环使用寿命，同时螺旋圈部分的节距在自由状态下为并紧状态，符合拉伸弹簧的常规设计要求，承受拉力时各圈逐步分离，提供稳定的弹性复位力。
