精密绘图弹簧圆规三维结构设计

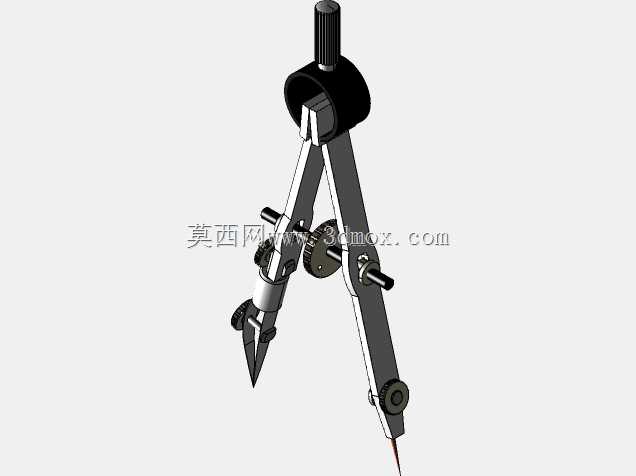

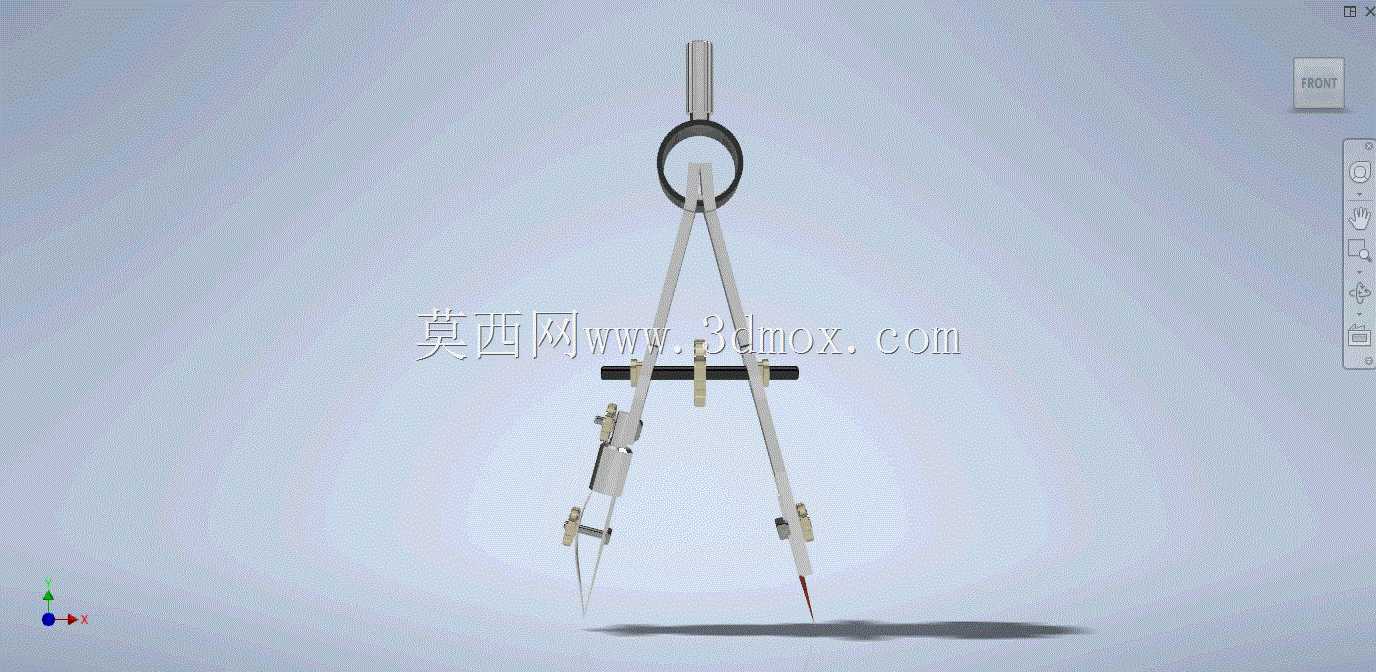

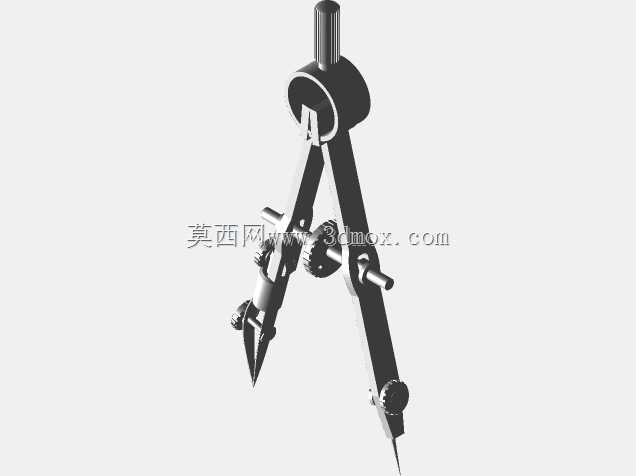

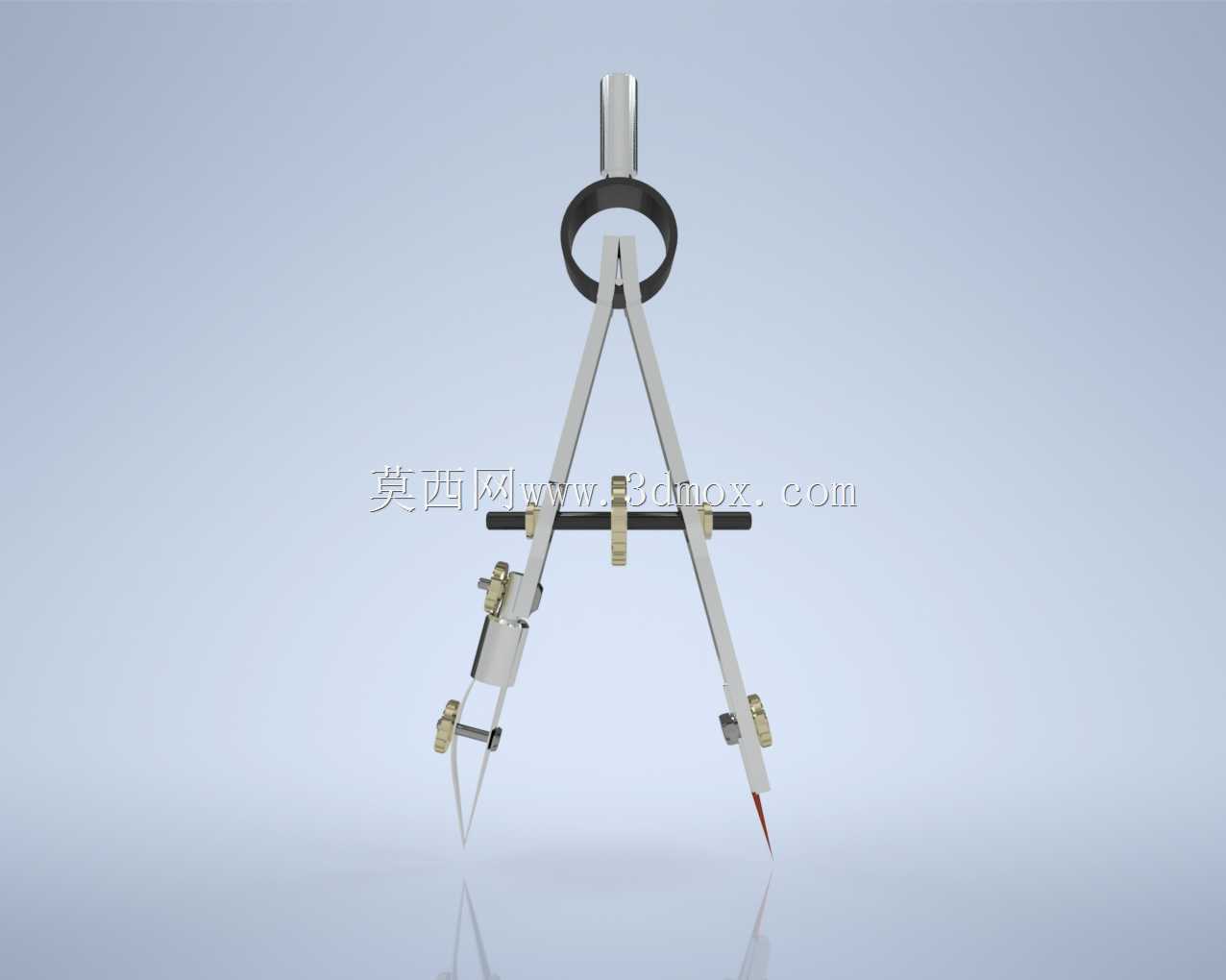

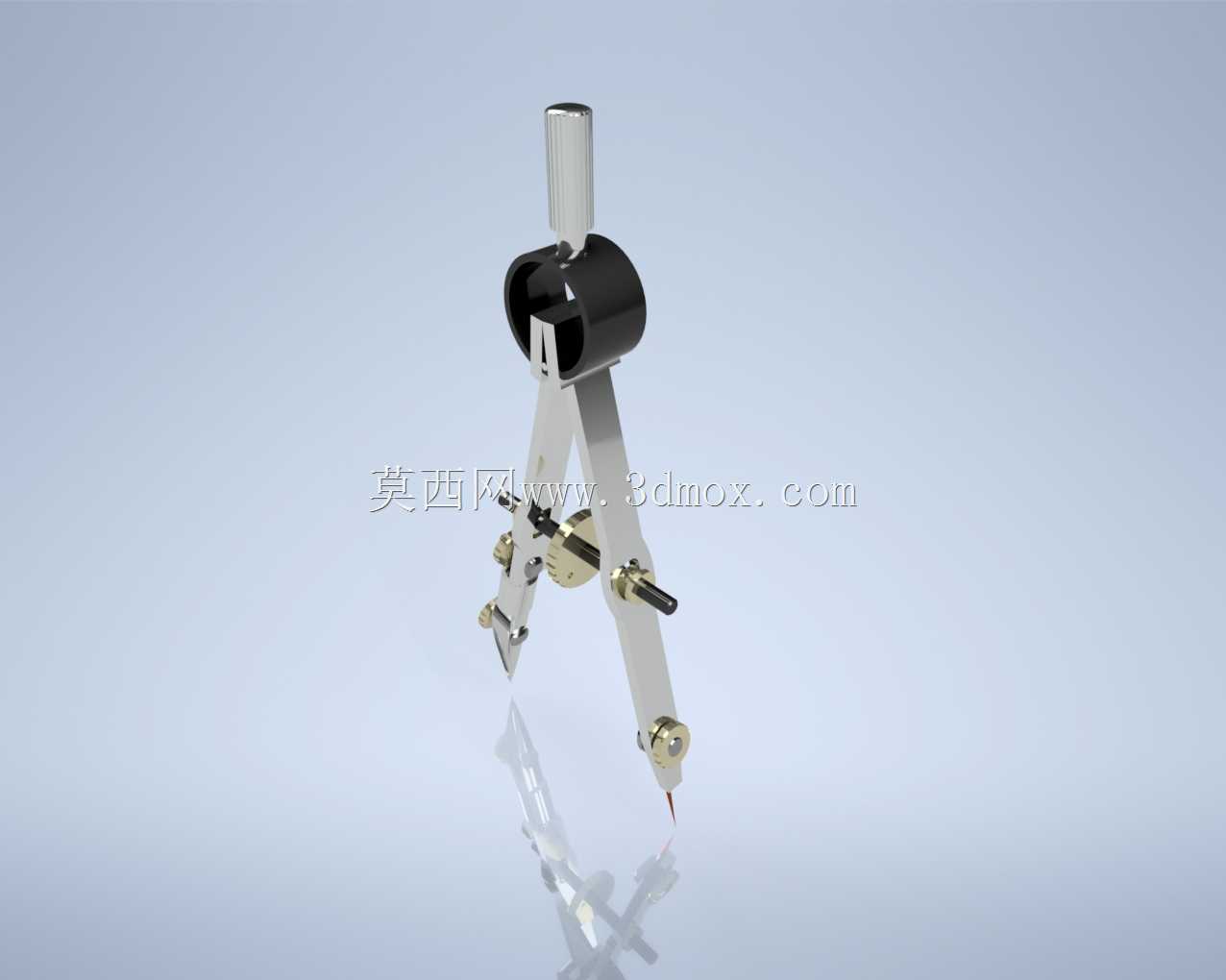

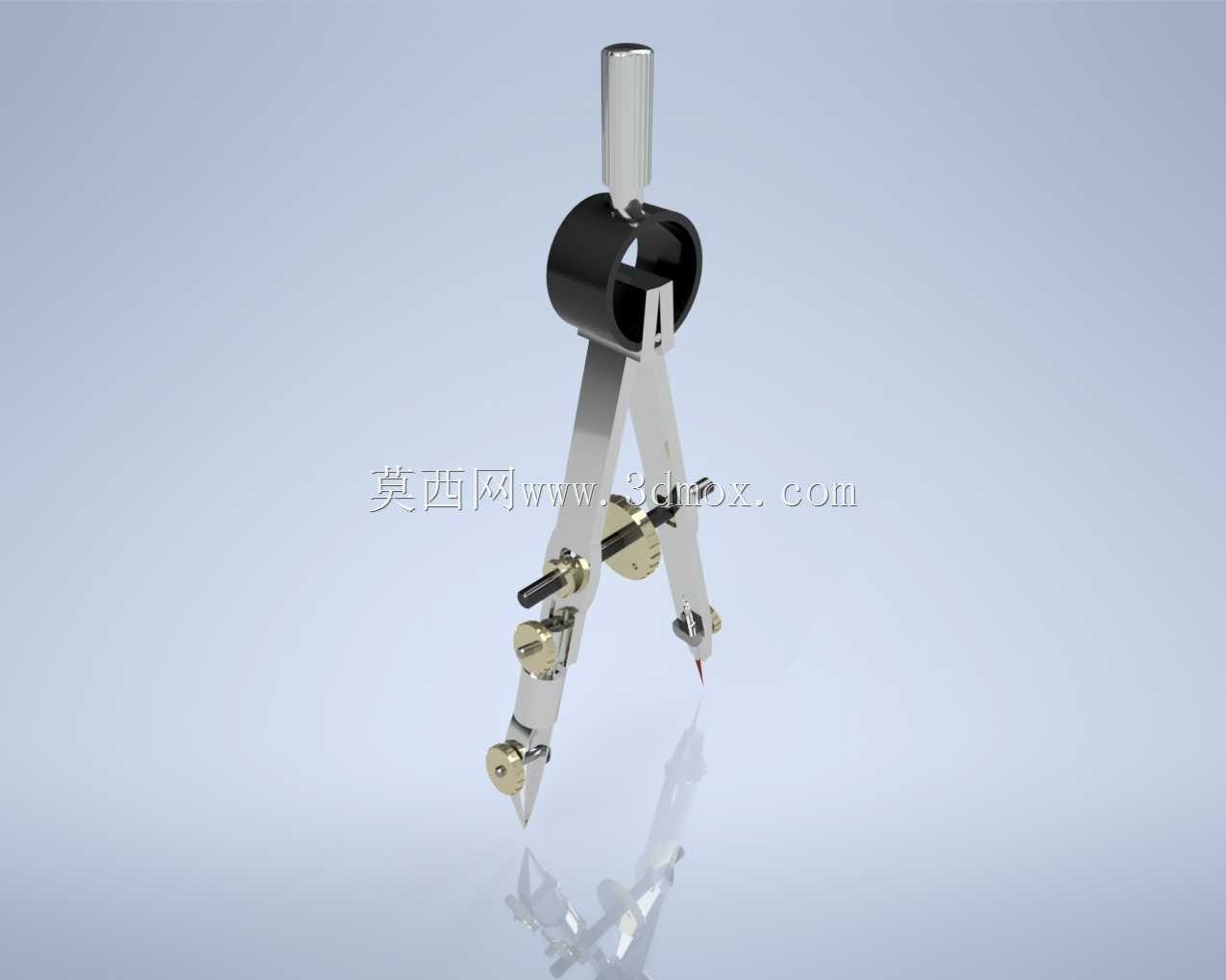

这款圆规的结构设计完全围绕手工精密制图、金属工件划线的实际作业需求展开，日常在机械加工划线工位、工程制图室、教学教具场景中都能见到这类工具的身影，核心作用是完成标准圆弧、等距线段、圆周等分线的绘制与标记，相比普通学生用圆规，这款结构的刚性与调节精度更适配工业场景的使用要求。从结构设计逻辑来看，整体采用对称式铰接布局，顶部的握持柱采用滚花防滑设计，作业时手指捏持旋转不会打滑，铰接位置的环形锁紧圈可以调整两腿的开合阻尼，避免绘图过程中两腿开度偏移导致半径误差。两腿中段设置的横向限位杆是核心的精度控制结构，上面搭配的两个可调锁紧滑块，能够在设定好绘图半径后锁死两腿的最大开合角度，长时间连续绘制同半径圆弧时，不需要反复核对尺寸，能有效减少重复调整的工作量。其中一条腿的末端安装针状定位脚，针尖做了淬硬处理，扎入纸面或者金属划线平台的涂层时不会弯折，定位点的偏移量可以控制在0.1mm以内；另一条腿的末端是快换式夹头结构，可以根据作业需求替换铅笔芯、鸭嘴笔、划线钢针等不同作业端头，夹头的锁紧螺丝采用滚花设计，徒手就能完成端头更换，不需要额外借助辅助工具。设计过程中重点考虑了不同作业场景的尺寸边界，两腿完全收拢时整体长度控制在160mm左右，最大开合半径可以达到180mm，能够覆盖绝大多数常规制图、小件划线的尺寸需求，整体重量控制在120g上下，长时间手持作业不会产生明显的手部疲劳。两腿的铰接轴采用间隙配合设计，开合时没有卡顿虚位，同时配合顶部的阻尼调节结构，不管是小半径画小圆还是大半径画大圆弧，都能保持稳定的操作手感。夹头位置还设置了微调结构，当需要绘制半径精度要求在0.05mm级别的圆弧时，可以通过微调旋钮小幅调整作业端头的伸出长度，不需要重新挪动定位针尖的位置，就能完成半径的精细修正，这一设计在精密划线作业中能大幅提升作业效率，避免反复调整定位点造成的工件表面损伤或者图纸破损。所有外露的金属结构边缘都做了倒角钝化处理，日常拿取使用时不会划伤手部，定位脚的针尖位置在非使用状态下可以通过调整夹头角度收回到两腿之间，避免针尖外露造成误伤。
