多孔圆角方形安装连接板结构设计

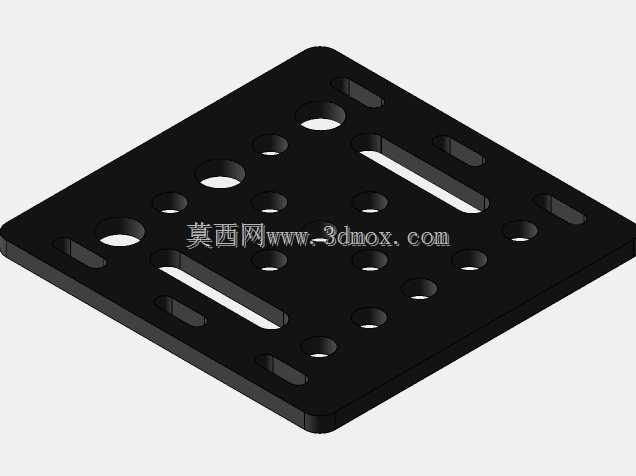

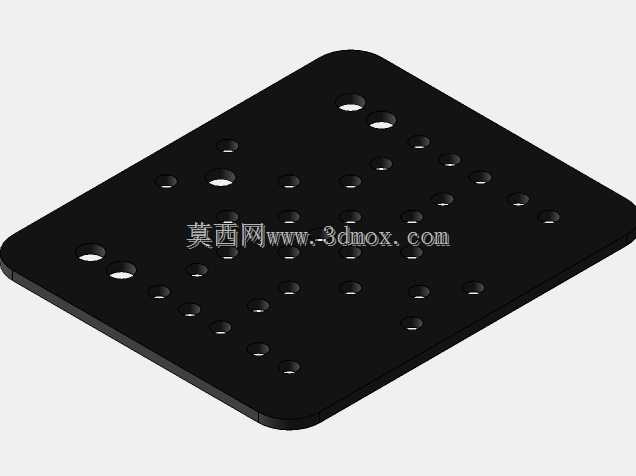

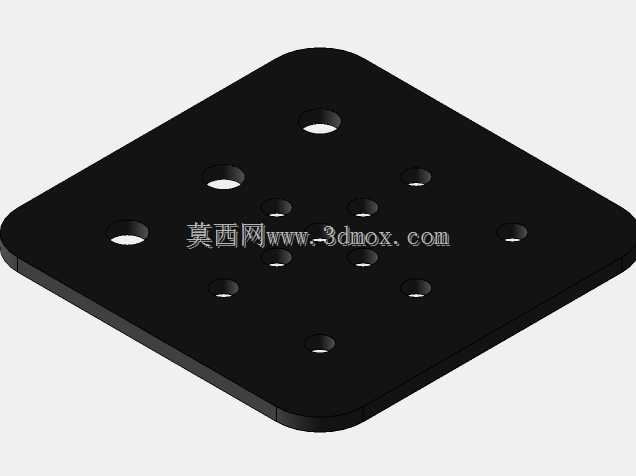

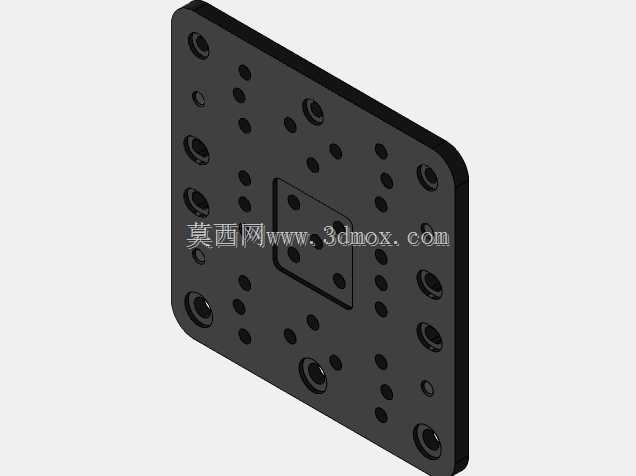

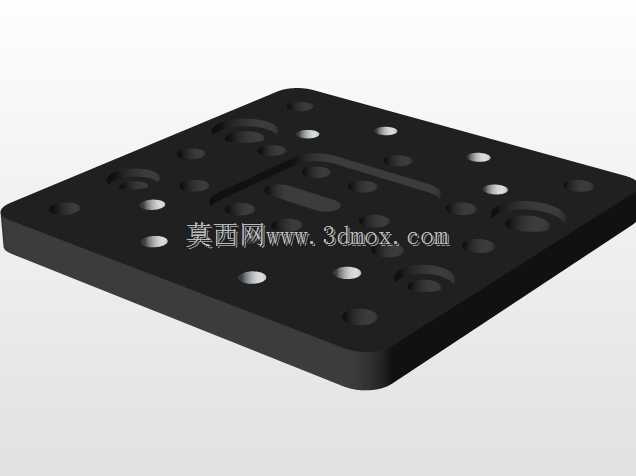

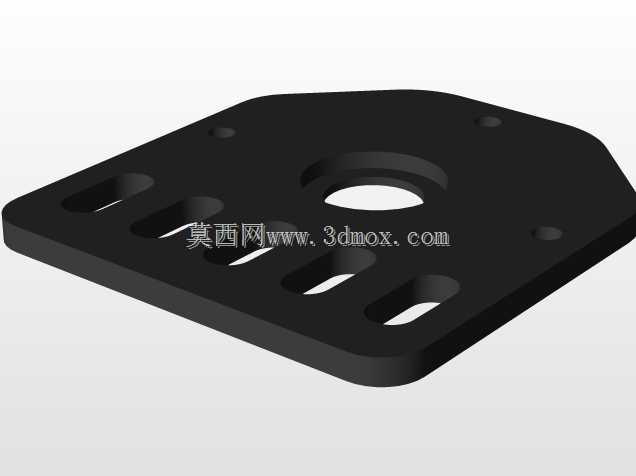

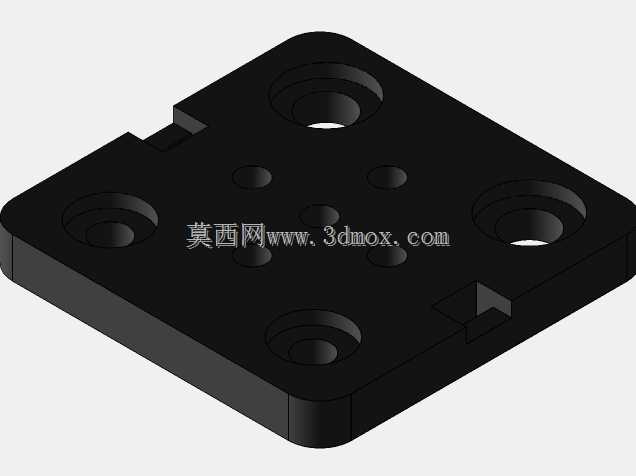

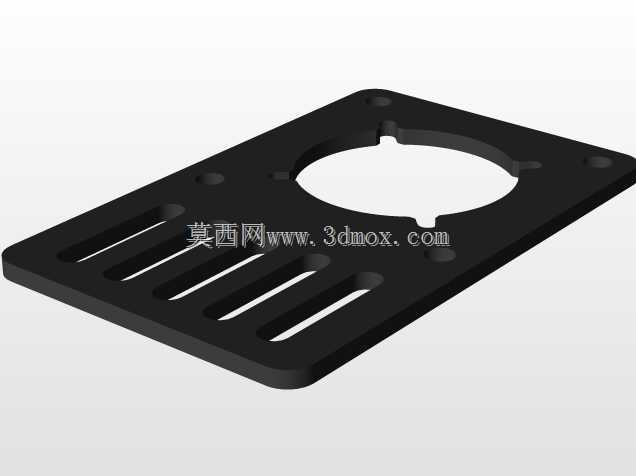

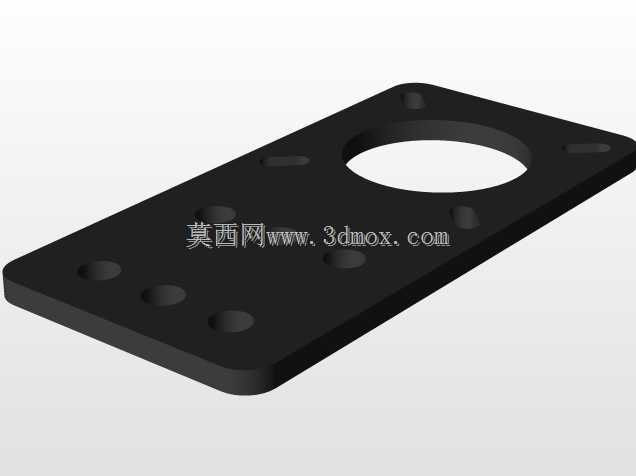

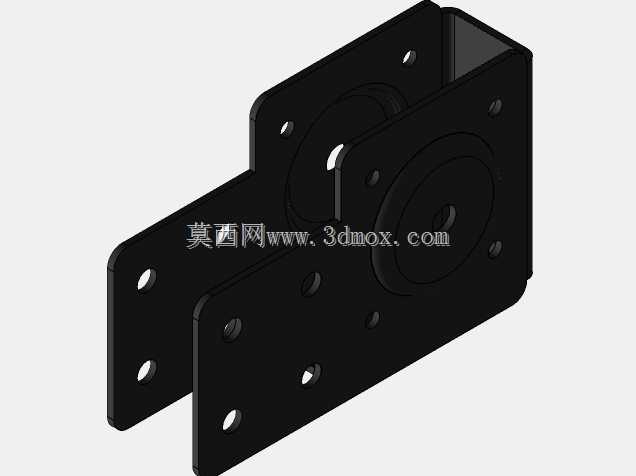

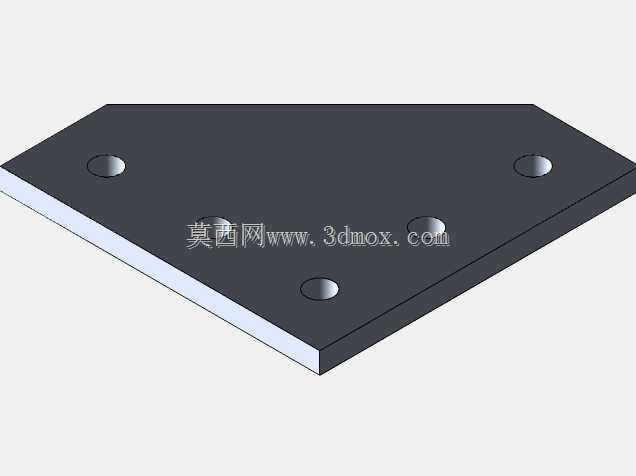

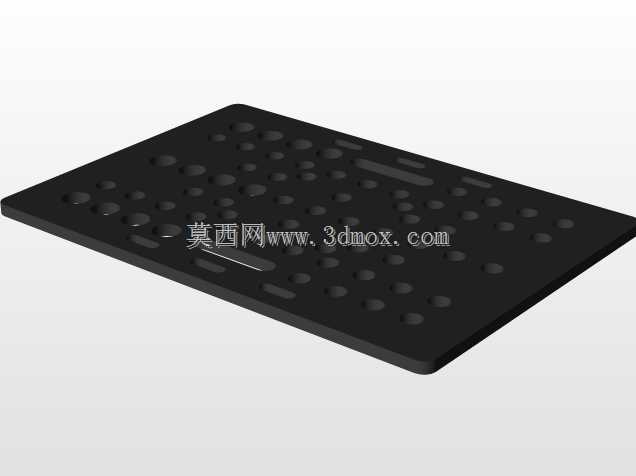

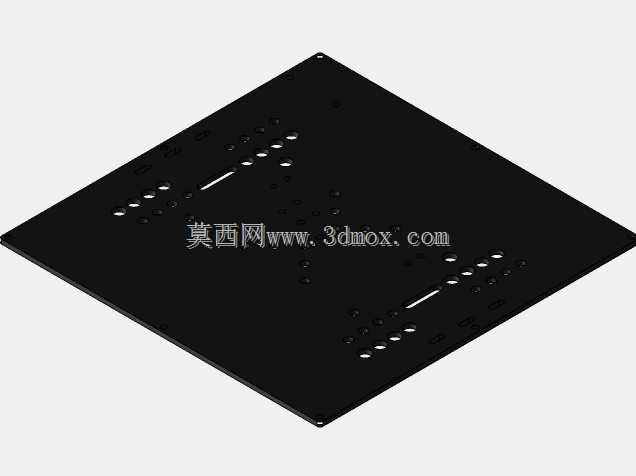

这款多孔方形安装板，是工业装配场景中常用的基础连接构件，常应用在自动化生产线机架搭建、型材框架拼接、工装夹具定位、检测设备台面固定等场景中，承担载荷传递、部件定位、多组件衔接的核心作用。从结构设计来看，板材整体采用方形切圆角的外形，四个边角做圆弧过渡处理，既可以避免安装过程中锐边划伤操作人员，也能减少边角应力集中，在承受交变载荷或冲击载荷时，降低边角开裂的风险，适配多数框架类安装的空间边界，不会因为直角突出干涉周边管线或相邻部件。板面上的孔位采用分层排布设计，外圈均匀分布的大直径通孔，用于穿装螺栓实现板件与横梁、型材或设备基座的紧固连接，孔位间距经过公差匹配，适配常用工业铝型材、方管的标准安装孔距，不需要现场二次扩孔即可完成对位装配；内圈集中排布的小直径孔组，用于固定功能组件，比如传感器安装座、气动元件支架、导轨定位块等，多组孔位的排布可以兼容不同安装尺寸的外接部件，减少额外转接板的使用，压缩装配整体空间。板材厚度根据承载需求做了适配，在常规静态承载场景下可以保证板面平面度，不会因为长期受力出现翘曲变形，所有孔位均做了沉孔或倒角处理，螺栓锁紧后头部可以埋入板面，不会突出平面影响外接部件的贴合安装。设计过程中优先考虑了安装互换性，孔位坐标遵循通用机械安装的模数规范，同规格板件可以直接替换，不需要重新调整对接部件的位置；板面的平面度公差控制在合理范围，保证固定在板上的精密部件不会因为基面倾斜出现运行偏差，比如直线导轨安装时，板面的平面度直接影响导轨运行的顺畅度与重复定位精度。在实际设备搭建中，这类板件常作为V形槽板、双列导轨的衔接载体，将分散的型材横梁连接成整体框架，分散单点承载的应力，提升整个机架的结构刚性，不管是小型桌面式自动化设备的底座搭建，还是大型生产线的工位支架拼接，都能通过这类标准连接板快速完成装配，降低现场加工的工作量，缩短设备组装周期。
