壁挂式物联网灯光控制主继电器盒结构设计

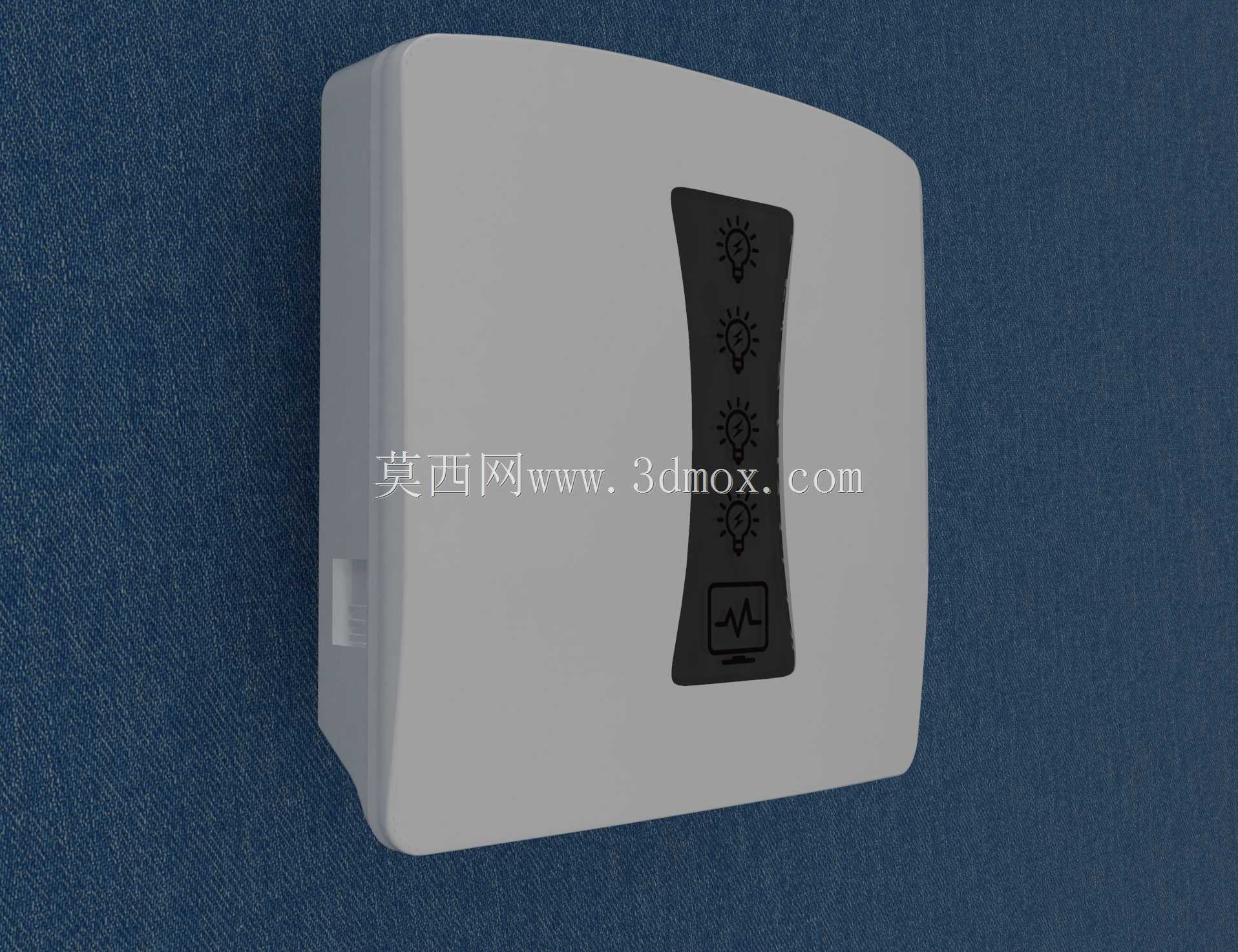

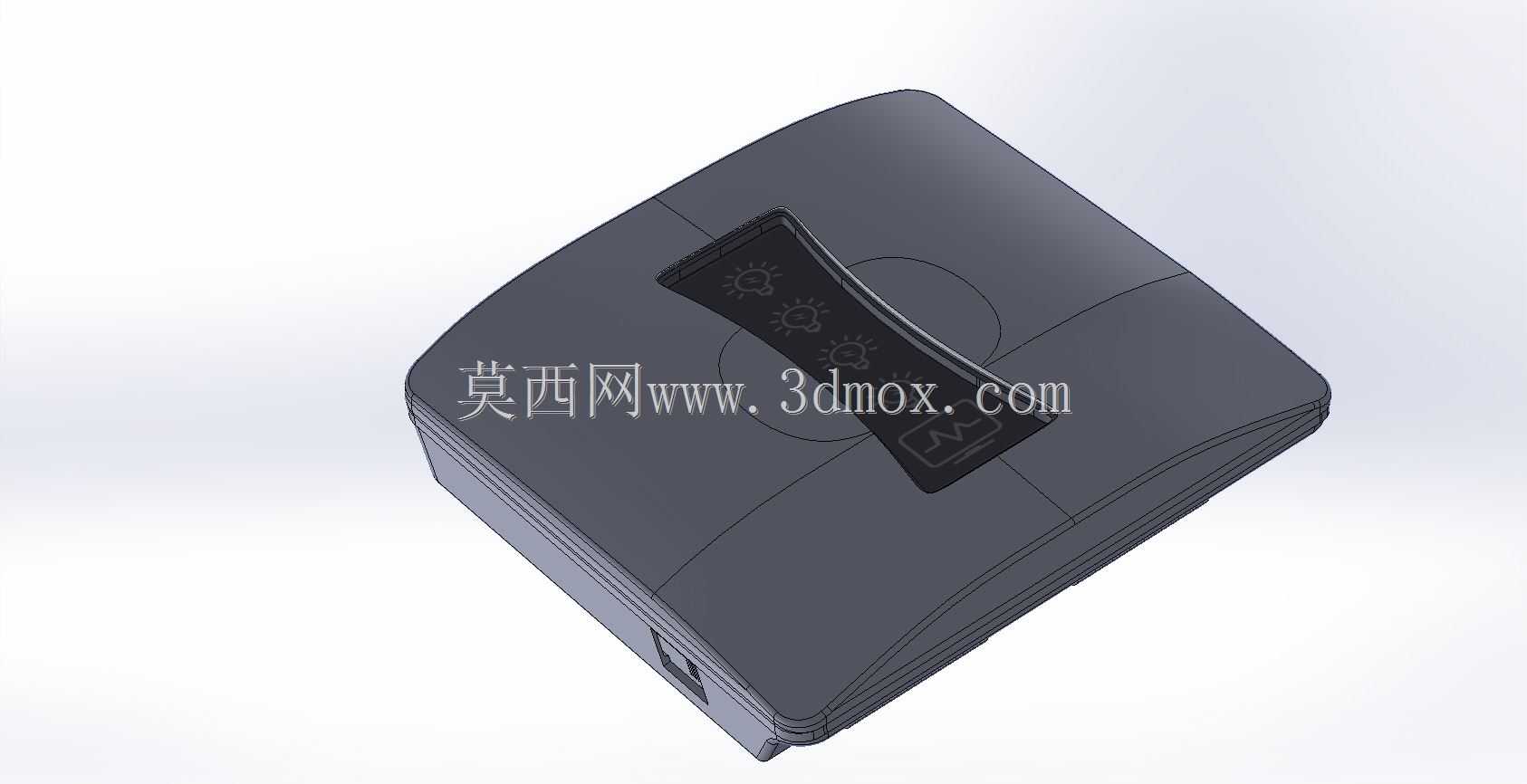

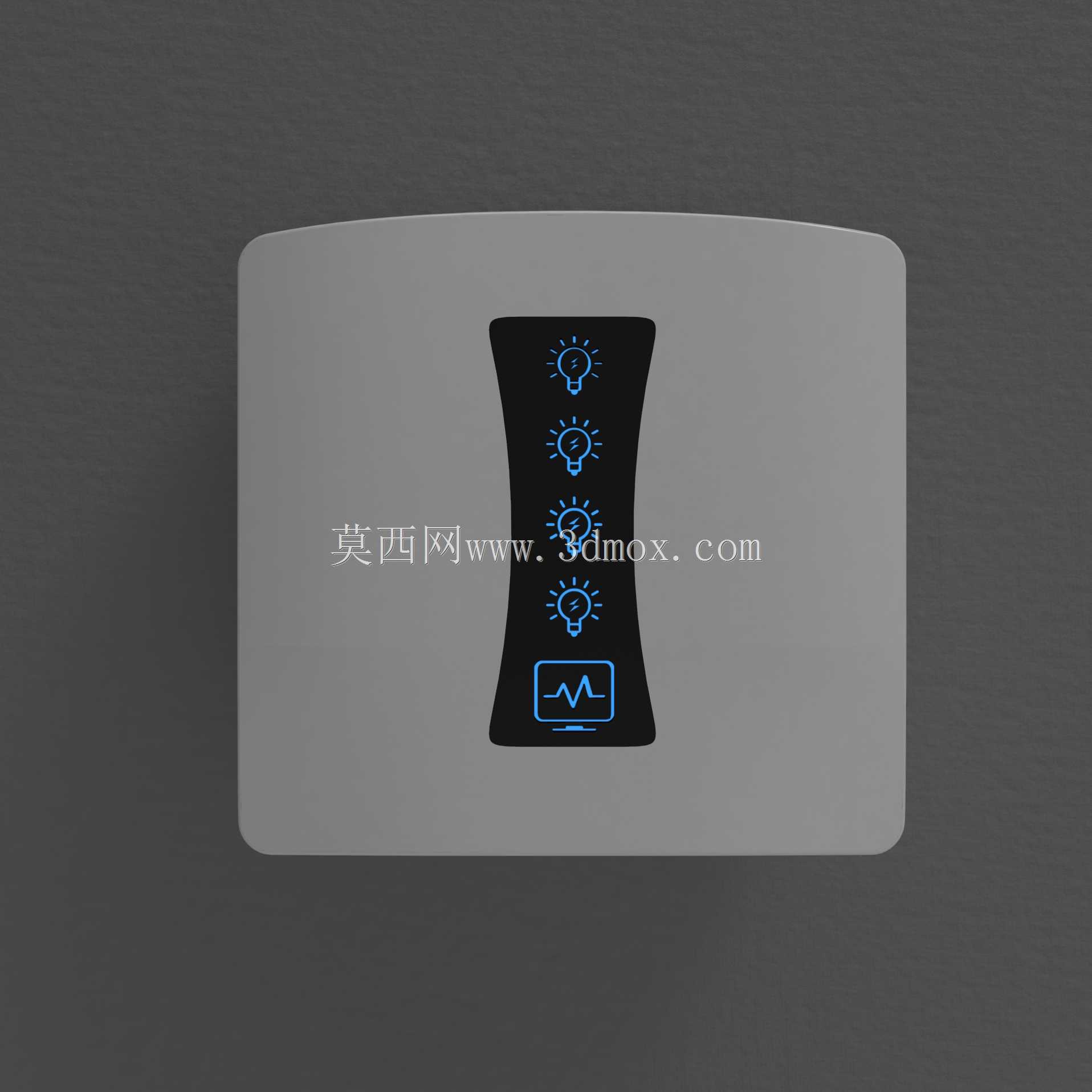

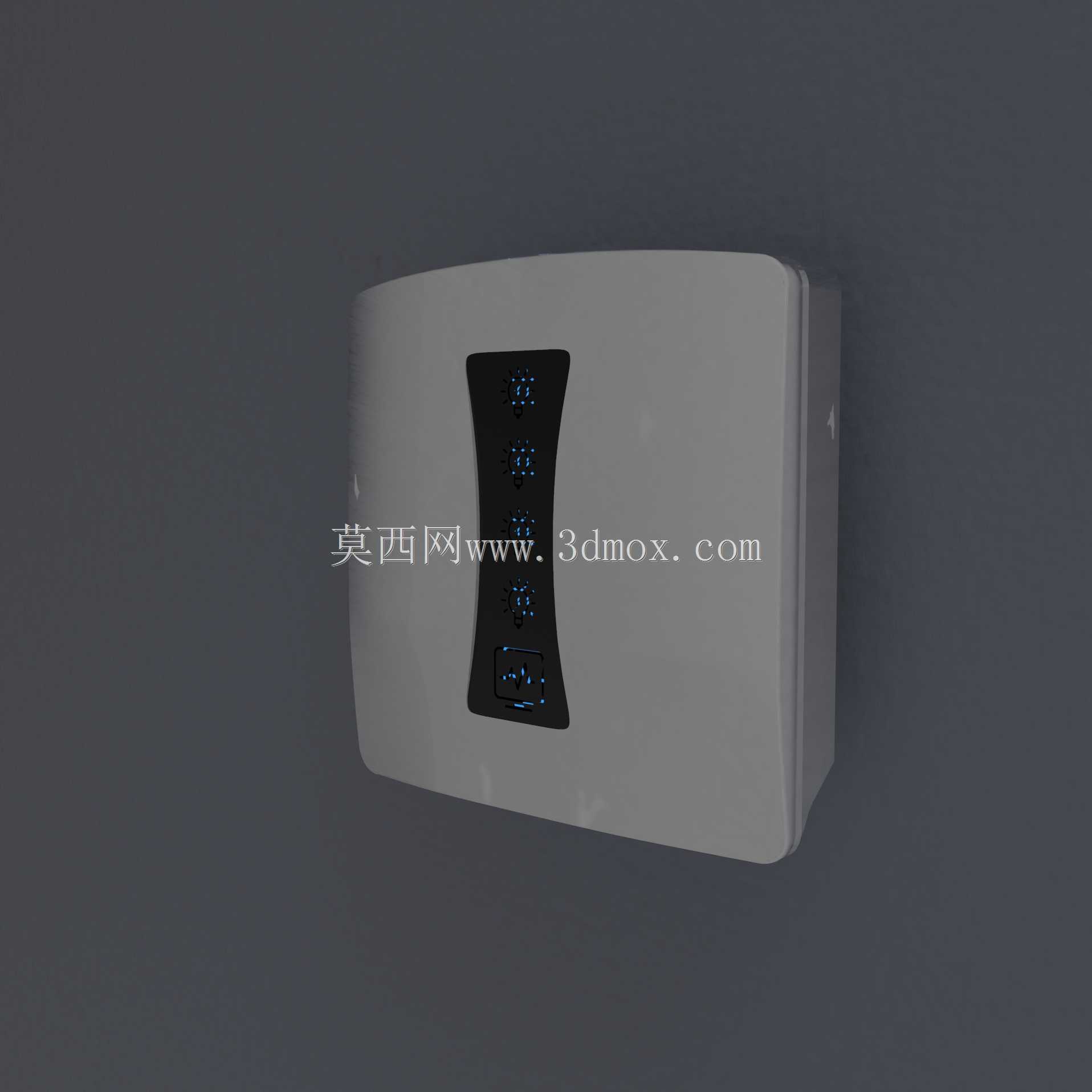

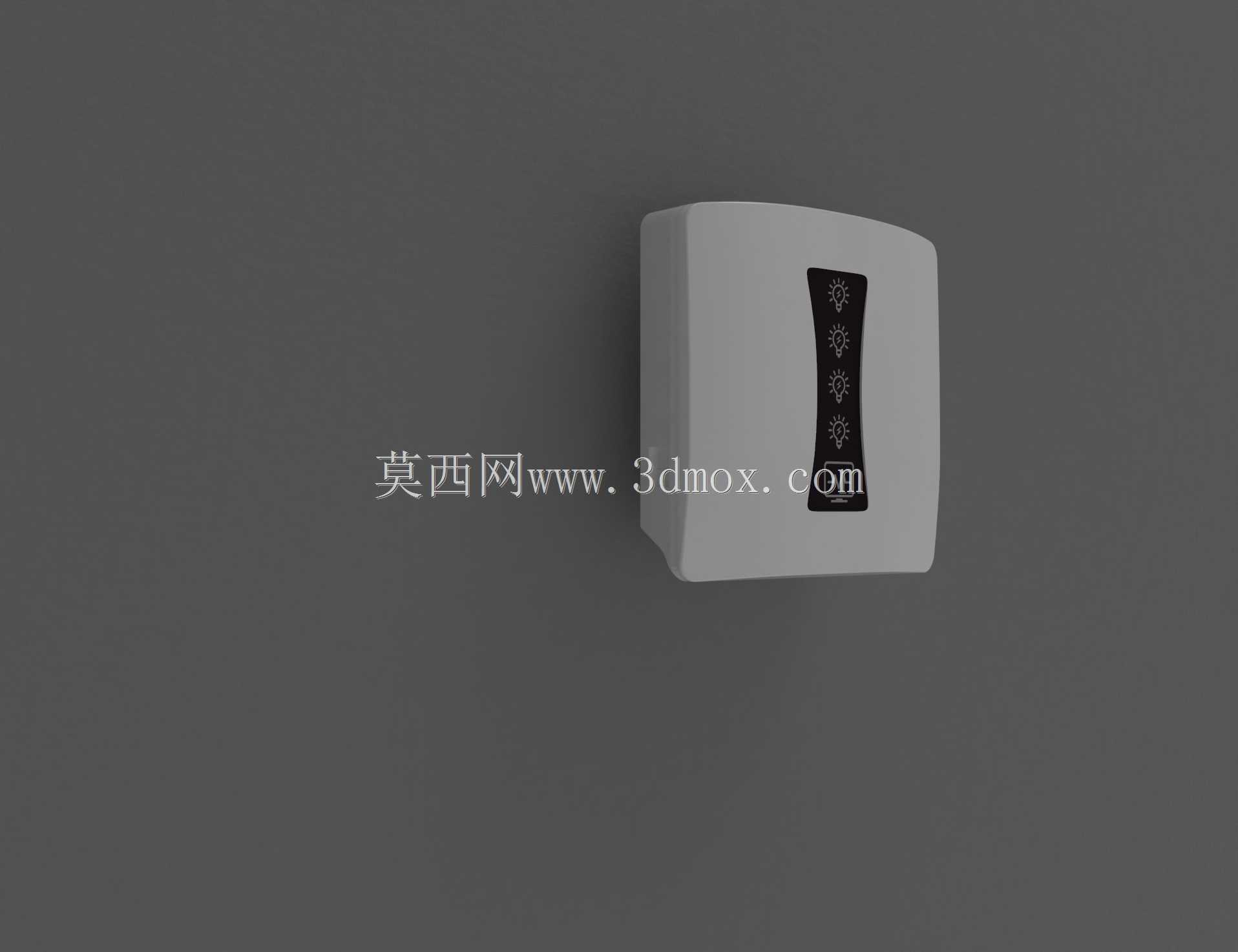

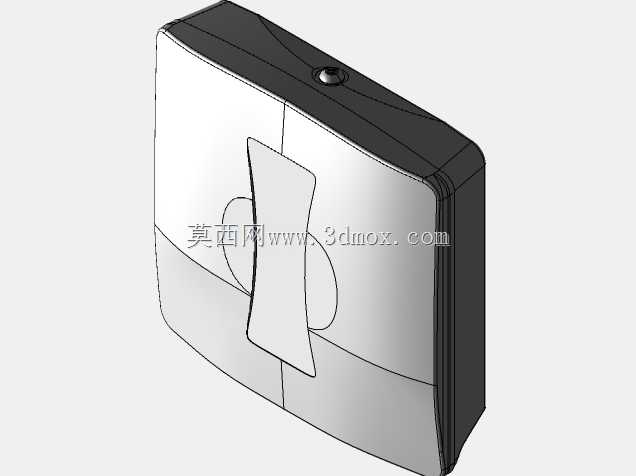

　　这款壁挂安装的继电器控制盒，核心服务于物联网智能房屋的灯光控制场景，作为区域照明回路的主控节点，承担多路灯光通断的执行与信号中转功能。从结构设计逻辑来看，整体采用圆角矩形的壳体造型，正面做了微弧面过渡处理，既避免直角磕碰带来的安装安全隐患，也能适配家装、小型办公场景的墙面视觉协调性，不会像工业级配电壳体那样突兀。正面操作区域做了内凹式的触控条设计，四个灯光控制标识对应四路独立照明回路，最下方的波形标识对应回路状态监测功能，触控区域做了略微下沉的台阶差，用户无需目视也能通过触感快速定位操作区域，符合墙面盲操作的使用习惯。安装边界上，壳体背部预留了标准86型底盒的挂装孔位，同时兼容膨胀螺丝直接壁挂的安装方式，壳体厚度控制在35mm以内，

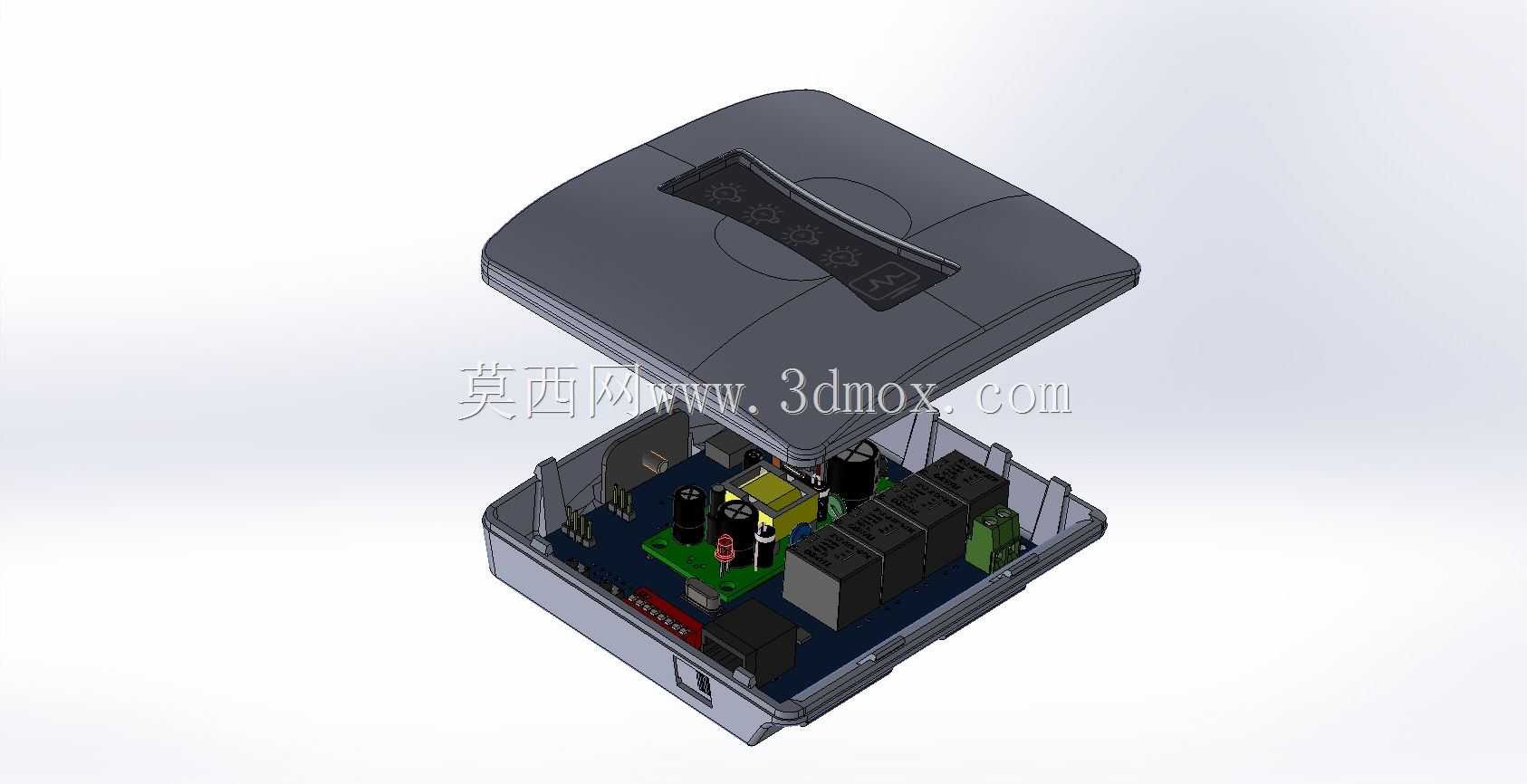

　　贴墙安装后突出墙面的尺寸不会干扰周边家具摆放，也不会因突出过多造成积灰清理难题。壳体侧边预留了弱电通讯线与强电进线的分侧走线槽，强电回路与弱电信号回路做了物理隔离筋设计，避免强电干扰物联网通讯信号的稳定性，接线端子区域做了独立的翻盖式防护盖，日常维护时无需拆下整个壳体，仅翻开防护盖即可完成回路检修与接线调整。功能层面，盒体内部预留了继电器模组、物联网通讯模组、浪涌保护模块的安装位，每路继电器对应独立的灭弧腔结构，避免多路灯光负载切换时的电弧干扰相邻回路，壳体上下两端设计了隐藏式对流通风槽，在不破坏外观整体性的前提下，满足长期带载工作的散热需求，通风槽内侧贴有防尘滤网，可阻挡墙面浮尘进入壳体内部，延长内部电气元件的使用寿命。

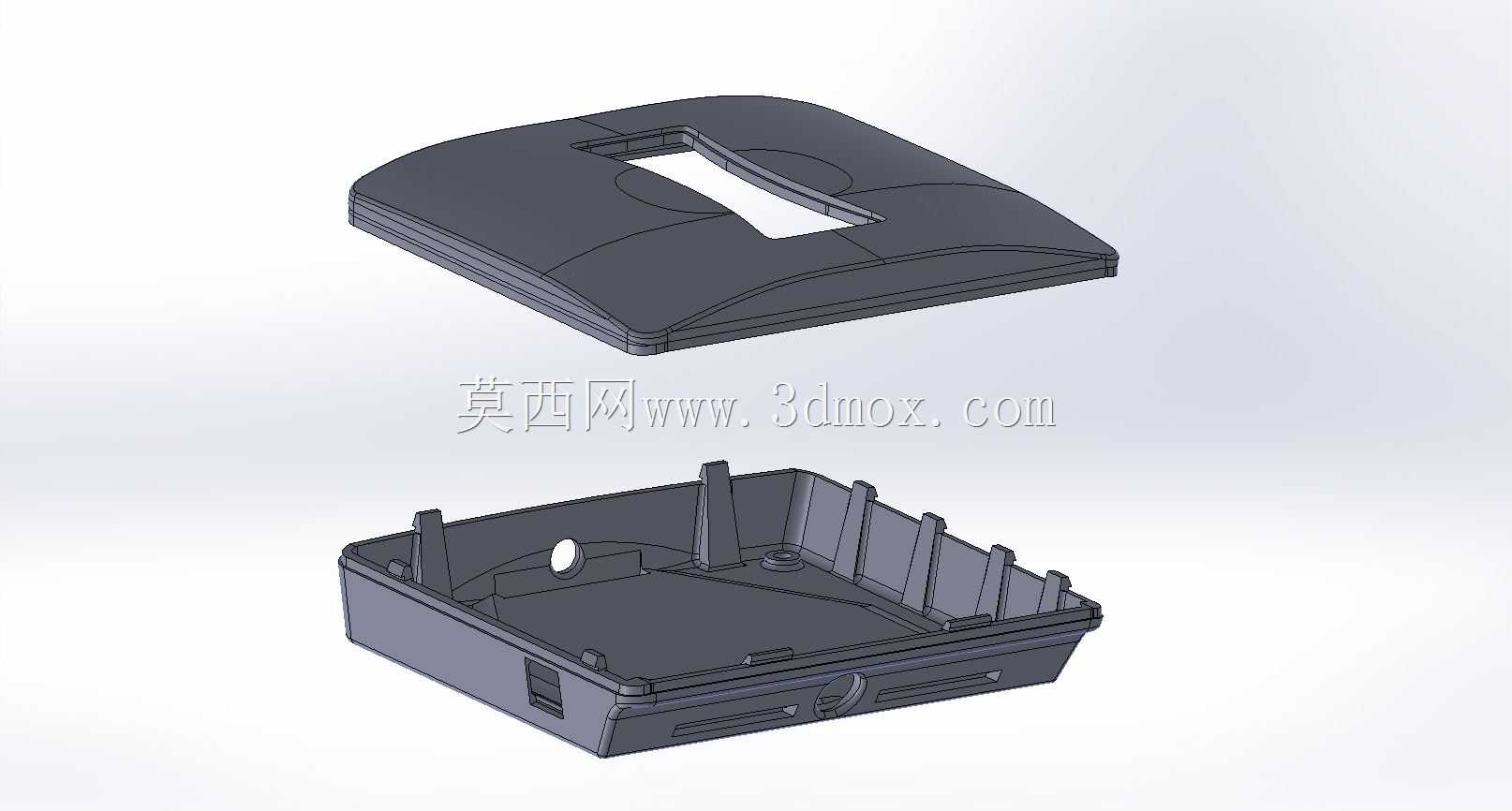

　　从结构建模的细节来看，壳体上下盖采用卡扣加螺丝的双重固定方式，卡扣定位保证装配时的对齐精度，角落的四颗固定螺丝提供足够的连接强度，避免长期墙面使用出现壳体翘边的问题，正面触控区域的透光件采用磨砂PC材质，保证背光标识均匀透光的同时，不会留下明显的指纹痕迹，适配日常高频触碰的使用场景。
