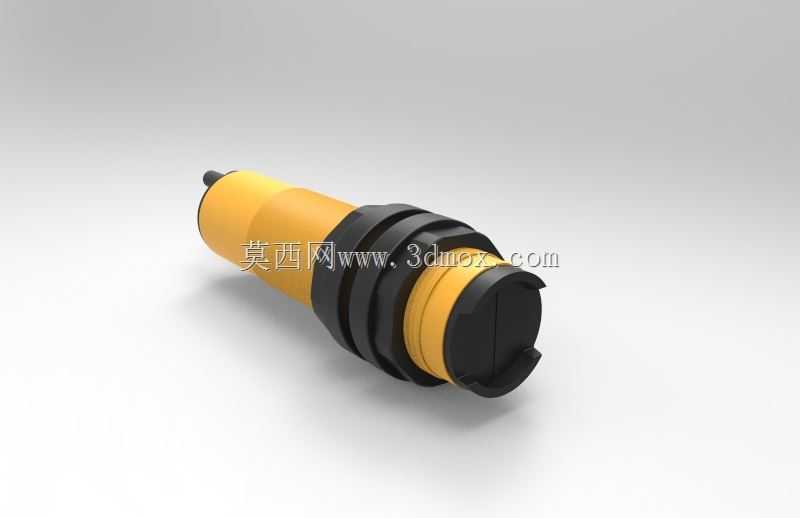

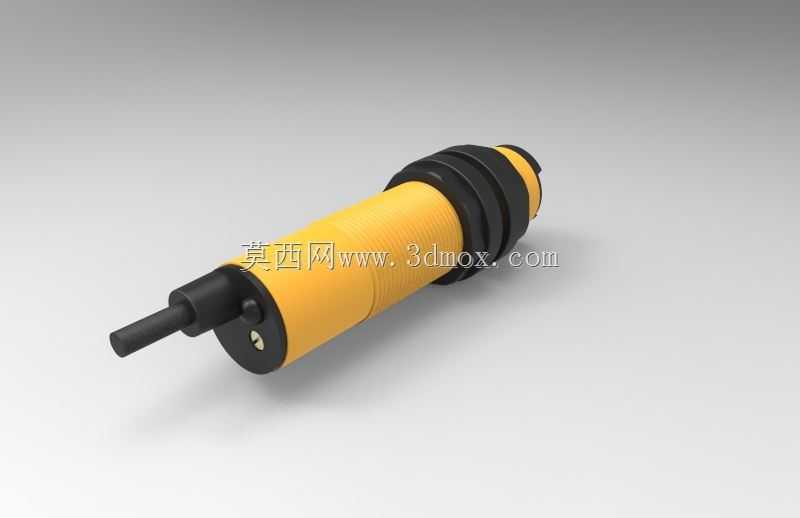

圆柱螺纹安装式数字红外测距传感组件

在自动化产线物料到位检测、立体仓库货位高度识别、AGV小车行进避障、包装机械物料间距管控这类场景里，非接触式的距离检测元件一直是选型里的高频项，这款红外测距组件的结构设计，完全贴合这类工业场景的安装与使用需求。从结构设计逻辑来看，整体采用圆柱螺纹式壳体，这种结构的优势在于安装适配性极强，设备机架上只要加工对应规格的安装通孔，配合壳体上自带的两个锁紧防松橡胶圈，就能快速完成径向位置固定，不需要额外设计定制安装支架，能大幅降低现场安装的加工与装配成本，同时这种螺纹调节结构还能在安装后灵活调整检测端的伸出长度，适配不同的安装面凹陷深度，避免安装面遮挡检测光路。检测端做了内凹式的光学窗口防护设计，窗口边缘高出光学镜片平面，能在日常使用中减少硬物剐蹭镜片的概率，尾部的出线端做了阶梯式的密封结构，配合线缆护套可以实现基础的防尘防泼溅能力，适配车间多尘、偶尔有切削液飞溅的工况。从功能实现层面，这款组件采用红外光反射测距原理，输出数字量检测信号，不需要额外搭配信号放大转换模块，直接对接PLC或者工控机的IO端口就能读取检测状态，0-200厘米的检测范围刚好覆盖绝大多数工业现场的中短距离检测需求，不会像长距激光测距那样出现近距离检测盲区，也比短距光电开关的检测覆盖范围更广。做三维结构设计的时候，要重点关注几个安装边界参数：首先是壳体的外径尺寸，要匹配常用的传感器安装孔标准，螺纹段的长度要预留足够的调节余量，两个锁紧胶圈的槽位尺寸要保证胶圈装配后既能起到锁紧防滑作用，又不会在拧动调节的时候出现卡滞；检测端的光学轴线要和壳体圆柱轴线保持同轴，避免安装后检测方向出现偏斜，导致检测范围偏移预设区域；尾部的出线位置要预留足够的线缆弯曲半径，避免线缆弯折角度过大导致内部线芯断裂。日常选型应用的时候，这类传感组件常被用在输送线末端的物料堆积检测，通过检测物料到传感器的距离判断是否出现堆料堵料，也会用在桁架机械手的Z轴初始位置定位，辅助机械手判断下行的安全距离，还能在智能仓储的穿梭车上用来检测货位是否有物料，避免空取或者撞货的情况。相较于超声波类的测距元件，这种红外数字式的检测组件响应速度更快，不会受车间环境里的噪音干扰，检测结果的一致性更好，对于浅色、哑光的常规工业物料检测稳定性更强，结构上的全密封圆柱设计也比方形外壳的传感器更适合在狭小的安装空间里布置，不需要预留侧面的固定螺丝安装位，只要一个通孔就能完成固定，在紧凑的设备结构里优势非常明显。建模过程中对壳体的防滑槽做了等距的环形凸起设计，既增加了手动拧动调节时的摩擦力，也能在一定程度上阻挡外部灰尘顺着壳体缝隙渗入内部，提升组件的环境适应能力。
