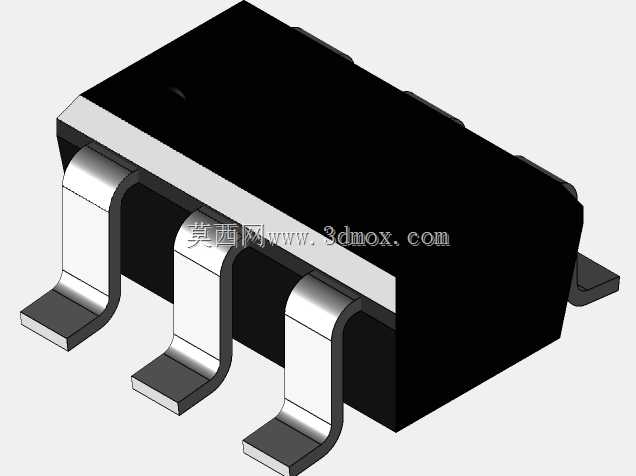

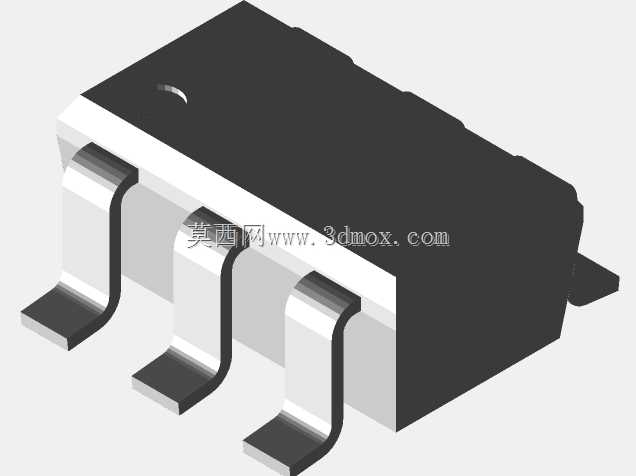

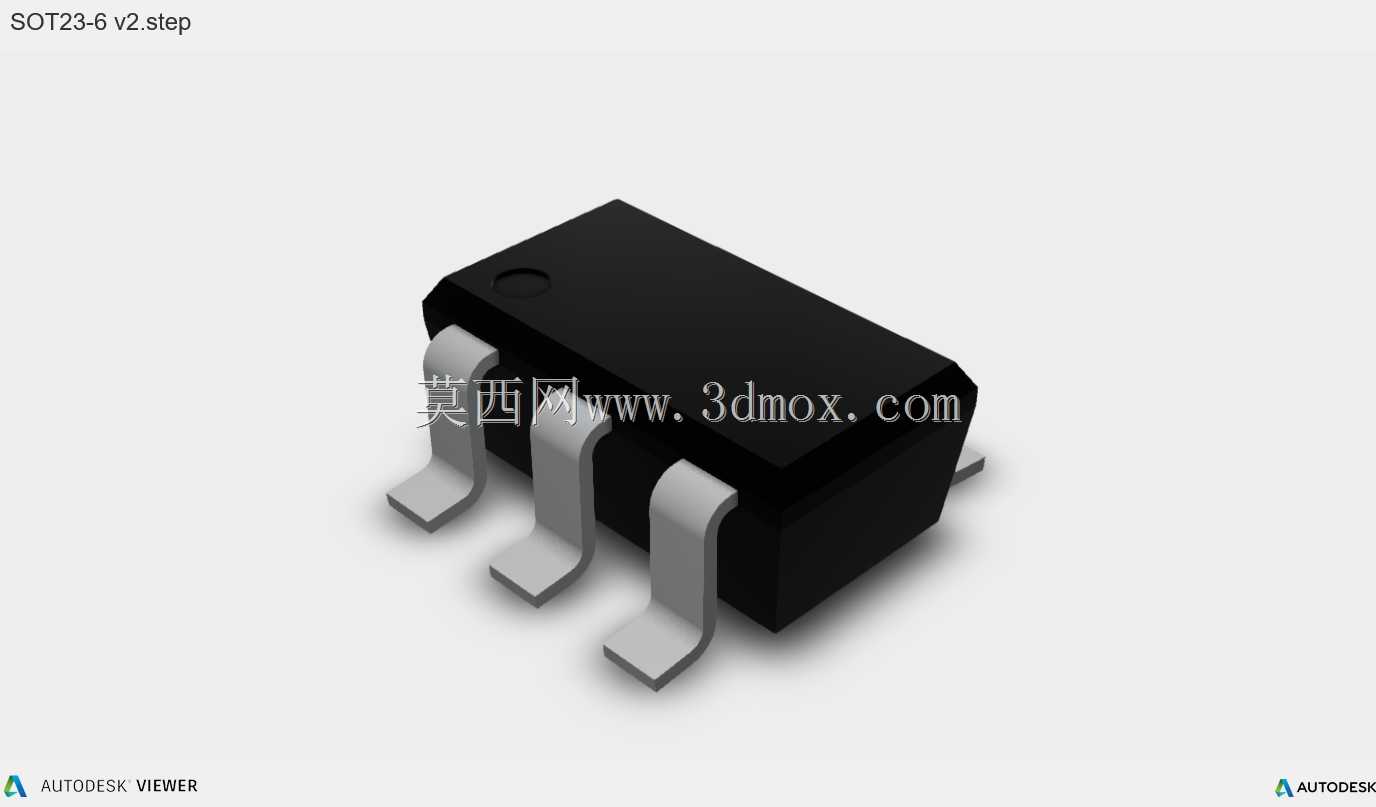

六引脚SOT23贴片式半导体封装结构

在消费电子、工业控制板卡的高密度PCB布局场景中，这类六引脚小外形贴片封装是小功率信号处理芯片、电源管理芯片最常用的载体形式，适配波峰焊、回流焊的全自动化SMT产线贴装流程，不需要额外预留通孔插装的空间，能大幅压缩板卡的元件排布面积，适配便携设备、小型化控制模块的紧凑设计需求。从实际选型适配的角度看，这类封装的引脚采用鸥翼型成型设计，引脚向外延伸出封装本体，焊接后焊点裸露在PCB焊盘表面，既可以通过AOI设备直接检测焊接质量，也方便后期维修时的补焊、拆换操作，相比同引脚数的QFN封装，对PCB制板的精度公差容忍度更高，中小批量打样时的焊接良率更稳定。设计这类封装的三维数模时，首先要明确引脚的共面度公差，所有引脚的底部焊接面需要处于同一基准平面，公差控制在0.1mm以内，避免贴装时出现虚焊、引脚悬空的问题；封装本体顶部的定位凹点是产线贴装时的极性识别标记，建模时需要准确对应1号引脚的位置，凹点的深度、直径要符合行业通用规范，避免和同尺寸其他封装的标记混淆，导致贴装时芯片极性装反。从安装边界来看，这类封装的本体长度、宽度都控制在3mm以内，引脚间距为0.95mm，排布在PCB上时，相邻同类型封装之间需要预留至少0.8mm的爬电距离，焊盘的设计要匹配引脚的宽度和延伸长度，焊盘过长容易导致回流焊时引脚拉应力过大造成元件立碑，焊盘过窄则会降低焊接的结合强度。封装本体的材质为黑色环氧塑封料，建模时要还原塑封体的脱模斜度，边缘的微小圆角也要准确体现，避免数模导入PCB装配环境时和周边的屏蔽罩、结构件出现干涉；引脚的弯折弧度要符合实际冲压成型的工艺特征，不能做成直角弯折，否则和实际元件的形态偏差过大，会导致结构干涉检查时出现误判。在实际的板卡设计中，这类封装通常布置在板卡的信号输入输出端、电源转换区域，周边不需要预留过高的安全空间，只要避开板上的安装孔、接插件的插拔操作区域即可，因为元件整体高度仅1mm左右，不会和外壳、散热片等结构件产生空间冲突。建模时还要注意引脚的厚度参数，过厚的引脚模型会导致装配时引脚和PCB焊盘出现穿透干涉，过薄则无法准确反映实际焊接后的焊锡爬升高度，影响信号完整性仿真时的寄生参数提取精度。
