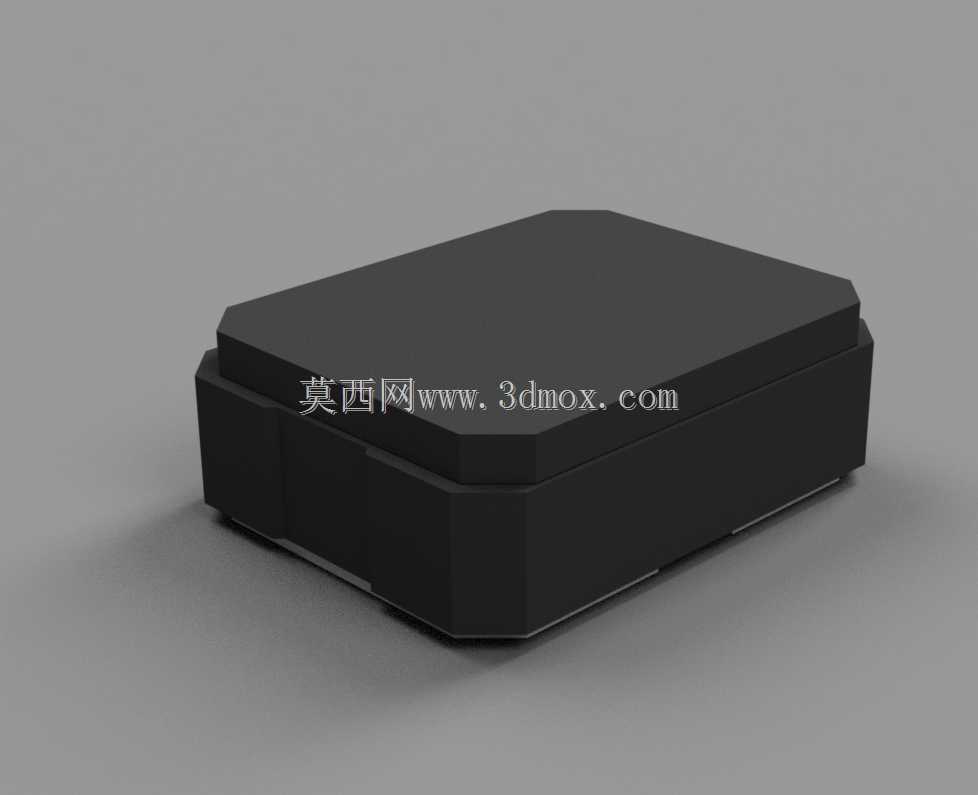

在消费电子、工业控制、车载电子的电路板设计环节,贴片晶振是为电路提供基准时钟频率的核心被动元件,NX3225GD这款晶振的三维结构,完全围绕SMT表面贴装生产的工艺要求搭建,可直接导入PCB设计软件完成封装匹配,也能用于整机结构的干涉检查环节。从实际选型应用来看,这类3225封装的晶振常被用在蓝牙模块、主控MCU的时钟电路、高速接口的同步电路中,对安装空间的占用控制、引脚共面度的精度要求都比较高,建模时完全还原了实物的切角塑封外壳、底部金属焊盘的结构特征,能帮助结构工程师在堆叠设计阶段提前预判元件与周边屏蔽罩、结构件的间隙,避免量产阶段出现贴装干涉、焊盘对位偏差的问题。这款晶振的外形采用切角方形塑封结构,
主体外壳为黑色阻燃环氧树脂材质,四个边角做了斜切处理,既可以在贴片机吸料时提升视觉定位的识别效率,也能减少回流焊过程中外壳受热产生的应力集中,避免内部晶振片受应力影响出现频率偏移。底部的金属焊盘对称分布在元件两侧,焊盘的宽度、间距完全遵循行业通用的3225封装规范,建模时严格控制了焊盘的共面度公差,还原了实物0.8mm左右的本体厚度,设计时充分考虑了SMT贴装的吃锡空间,焊盘边缘与外壳底部预留了合适的爬锡距离,能有效减少虚焊、立碑等贴装不良问题。从设计思路上看,这款晶振的结构没有多余的冗余特征,外壳的分层结构完全对应实际生产中的封装工艺:上层盖板与下层基座通过密封胶粘合,保证内部晶振腔体的气密性,避免外界水汽、
杂质进入影响频率稳定性,侧面的微小凹槽是封装合模时的定位结构,建模时也做了精准还原,能帮助电子结构工程师更清晰地理解元件的生产工艺逻辑,在做PCB封装库绘制时更精准地设置丝印框、阻焊层的尺寸边界。在实际的设备应用中,这类晶振的工作温度范围覆盖工业级场景,结构的抗震设计也适配车载、工业设备的振动工况,外壳的圆角、切角处理除了贴装定位的作用,也能减少组装过程中元件被吸嘴、夹具磕碰产生的外观损伤,底部焊盘的金属镀层厚度在模型中也通过结构分层做了体现,方便工程师在做焊点可靠性仿真时设置准确的材料参数。做电路板结构设计时,很多新手工程师容易忽略晶振的实际本体高度,导致后期装配时和上方的屏蔽盖、导热垫产生干涉,
这个精准的三维模型可以直接导入装配环境,模拟不同摆放角度下的空间占用,甚至可以配合焊盘的3D模型,模拟回流焊后焊点的锡膏成型高度,提前预留足够的安全间隙。同时模型还原的外壳切角特征,也能帮助PCB设计人员正确放置元件的方向标识,避免生产时出现元件贴反的问题,毕竟晶振的引脚有输入输出的区分,方向贴反会直接导致电路不起振。
