1206封装贴片式发光二极管结构模型

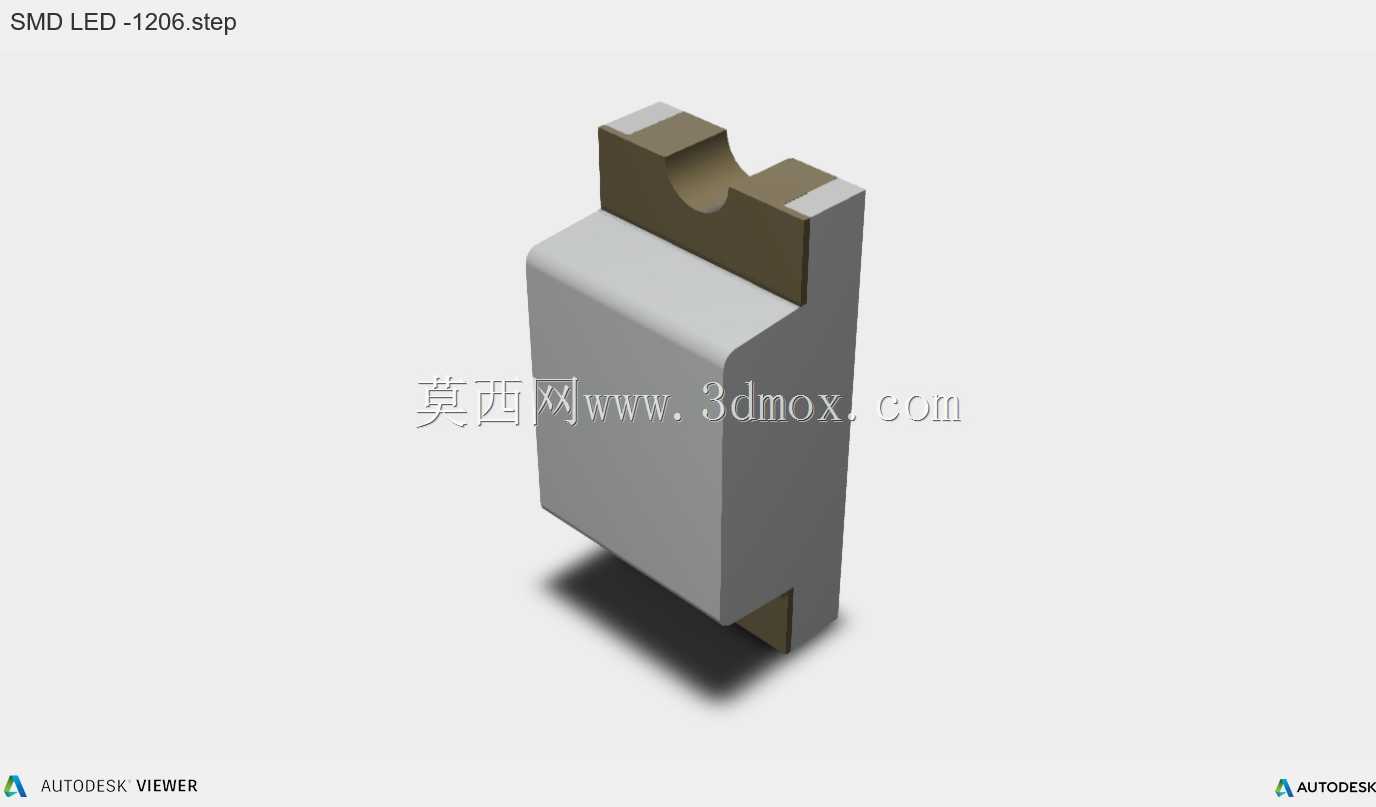

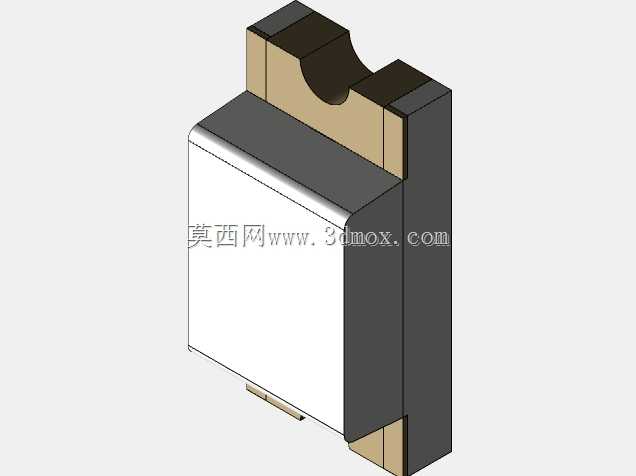

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，1206封装的贴片发光二极管是应用频次极高的表贴指示元件，这类元件的三维建模精度，直接影响后续SMT产线的钢网开孔、贴片坐标校准、装配干涉检查的准确性，很多刚入行的结构工程师容易忽略这类小型表贴元件的建模细节，往往只做简化方块处理，实际到贴片环节才会发现元件高度、焊盘位置与周边壳体、接插件存在干涉，反而拖慢项目迭代进度。这个1206贴片发光二极管的模型，完全还原了实物的结构特征：主体封装部分采用乳白色半透明环氧树脂基材，顶部预留的半圆凹槽是封装注胶时的工艺残留结构，两端的金属电极做了精准的厚度还原，电极与塑封主体的衔接处做了微小的倒角处理，和实际量产元件的冲压成型特征完全匹配。从设计思路上，建模时优先对齐了行业通用的1206封装尺寸边界，元件整体长度、宽度、高度严格遵循JEDEC标准的表贴元件封装规范，两端焊盘的伸出长度、电极的金属厚度完全匹配SMT贴片的工艺要求，不会出现模型尺寸与实际元件偏差导致的坐标偏移问题。实际应用中，这类元件常被用作电源状态指示、信号通路告警、按键背光提示，在布局时需要考虑元件的发光角度，模型还原了塑封本体的透光面弧度，能在结构评审时直观模拟光线的出射范围，帮助工程师调整元件的安装角度与位置，避免出现光线被壳体遮挡、指示标识不清晰的问题。很多工程师在做PCB装配仿真时，容易忽略这类小型元件的高度公差，这个模型把元件的最大高度边界做了明确标注，在做壳体与PCB的间隙校核时，可以直接参考模型的顶部轮廓，预留足够的安全距离，避免量产时出现元件顶壳的问题。同时两端电极的建模还原了实际元件的金属镀层厚度，在做焊盘与元件的焊接仿真时，能更准确地模拟焊锡的浸润范围，帮助优化钢网的开孔尺寸，减少SMT生产时的虚焊、立碑缺陷。不同于简化的方块模型，这个模型把塑封本体与金属电极的分界面做了清晰的区分，在做整机BOM可视化装配、生产作业指导书制作时，可以直接赋予对应的材质属性，让装配演示的效果更贴近实物，方便产线操作人员快速识别元件极性与安装方向，减少反向贴装的错误率。
