窄版WS2812B贴片LED灯条单元结构

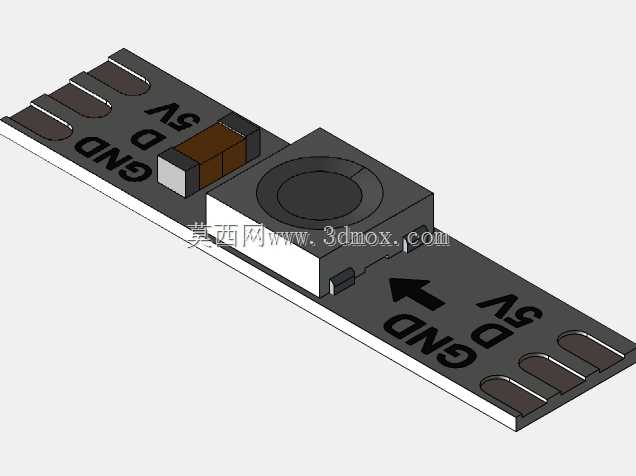

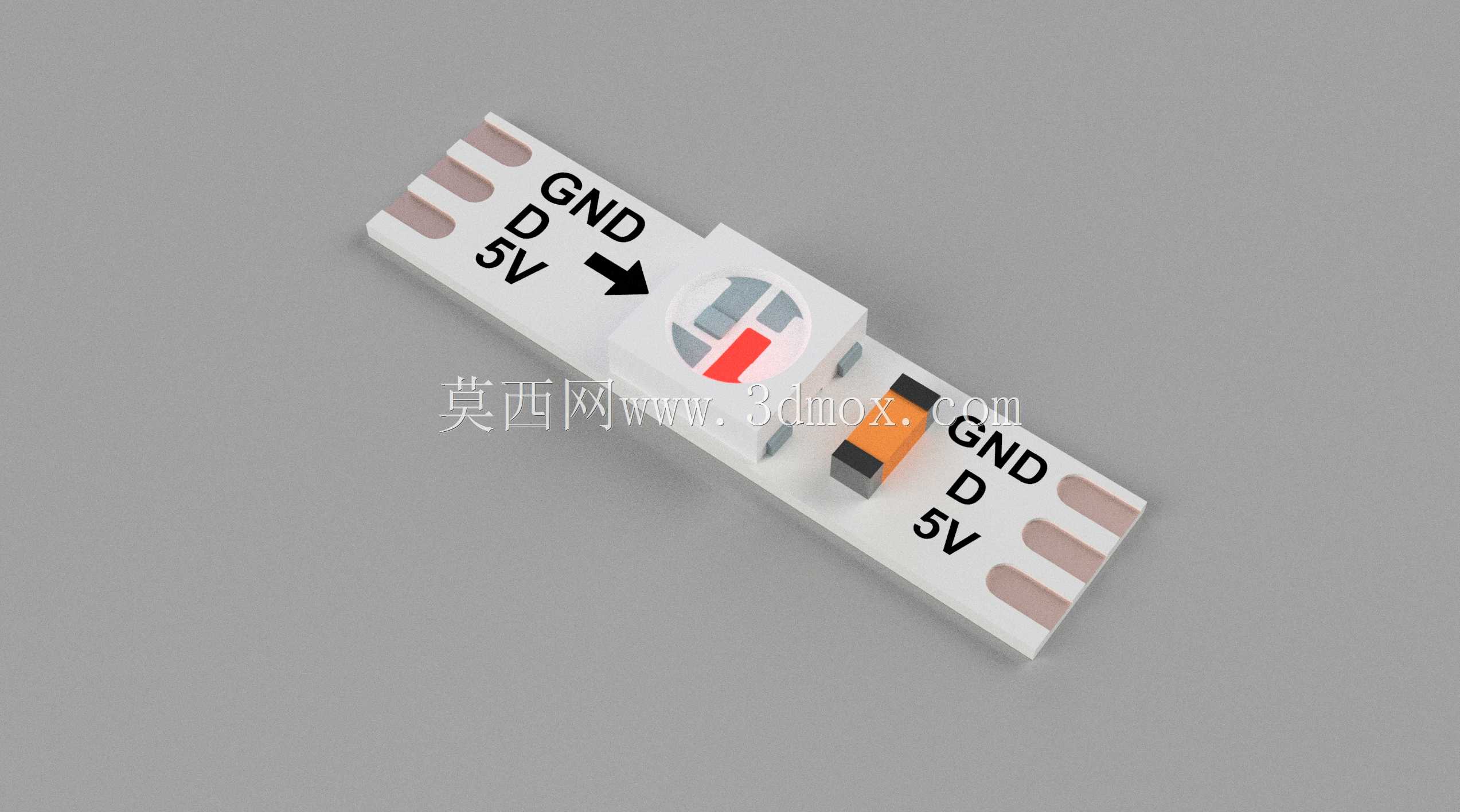

做DIY电子装置、小型创意照明项目的时候，经常会碰到灯带安装空间局促的问题，常规宽度的WS2812B灯带塞不进狭小的壳体缝隙，这款4毫米宽度的窄版灯条单元，就是针对这类受限安装场景设计的。从结构上看，单颗灯珠单元的基板做了收窄处理，整体宽度控制在4毫米，每米排布60颗灯珠的密度，既保证了连续发光时的均匀度，不会出现明显的颗粒暗区，又不会因为灯珠排布过密带来散热压力。灯条基板上清晰标注了5V供电、GND接地、数据信号的引脚定义，箭头方向明确指示信号传输走向，安装接线时不用反复查阅 datasheet 核对引脚，能减少现场接线的出错概率，对于做快速原型验证的项目来说，能省不少核对引脚的时间。设计这款模型的时候，重点考虑了DIY外壳适配的需求，35SMD灯珠的封装尺寸做了适配性调整，虽然和工业级高精度灯珠的尺寸存在细微偏差，但对于创意项目外壳开槽、安装位定位来说，精度完全够用，不会出现灯条卡不进槽、安装孔位对不上的问题。实际应用里，这类窄版灯条常用来做桌面小摆件的氛围背光、航模飞机的夜间指示灯带、小型手办模型的内置光源，还有窄边展示柜的轮廓照明，因为宽度足够窄，能藏进3D打印外壳的拼接缝隙里，不会露出灯条基板破坏外观完整性。安装边界上，单颗单元的焊盘位置做了外延处理，方便手工焊接飞线，不用额外刮除基板阻焊层就能上锡，对于手工焊接经验不多的爱好者也比较友好；灯条整体厚度控制在常规贴片灯带的厚度范围，外壳预留1.5毫米的安装槽深度就能完全嵌入，表面和外壳齐平不会凸起，做透光面的时候能保证光线均匀扩散，不会出现局部亮斑。建模的时候还原了灯珠表面的透镜结构、基板上的焊盘铜箔纹理，还有贴片电阻电容的位置，做装配仿真的时候能直观看到灯条和壳体的干涉情况，提前调整开槽尺寸，避免实际打印组装的时候才发现尺寸冲突，反复修改壳体模型浪费打印材料。
