带夹持器可动协作机械臂结构设计

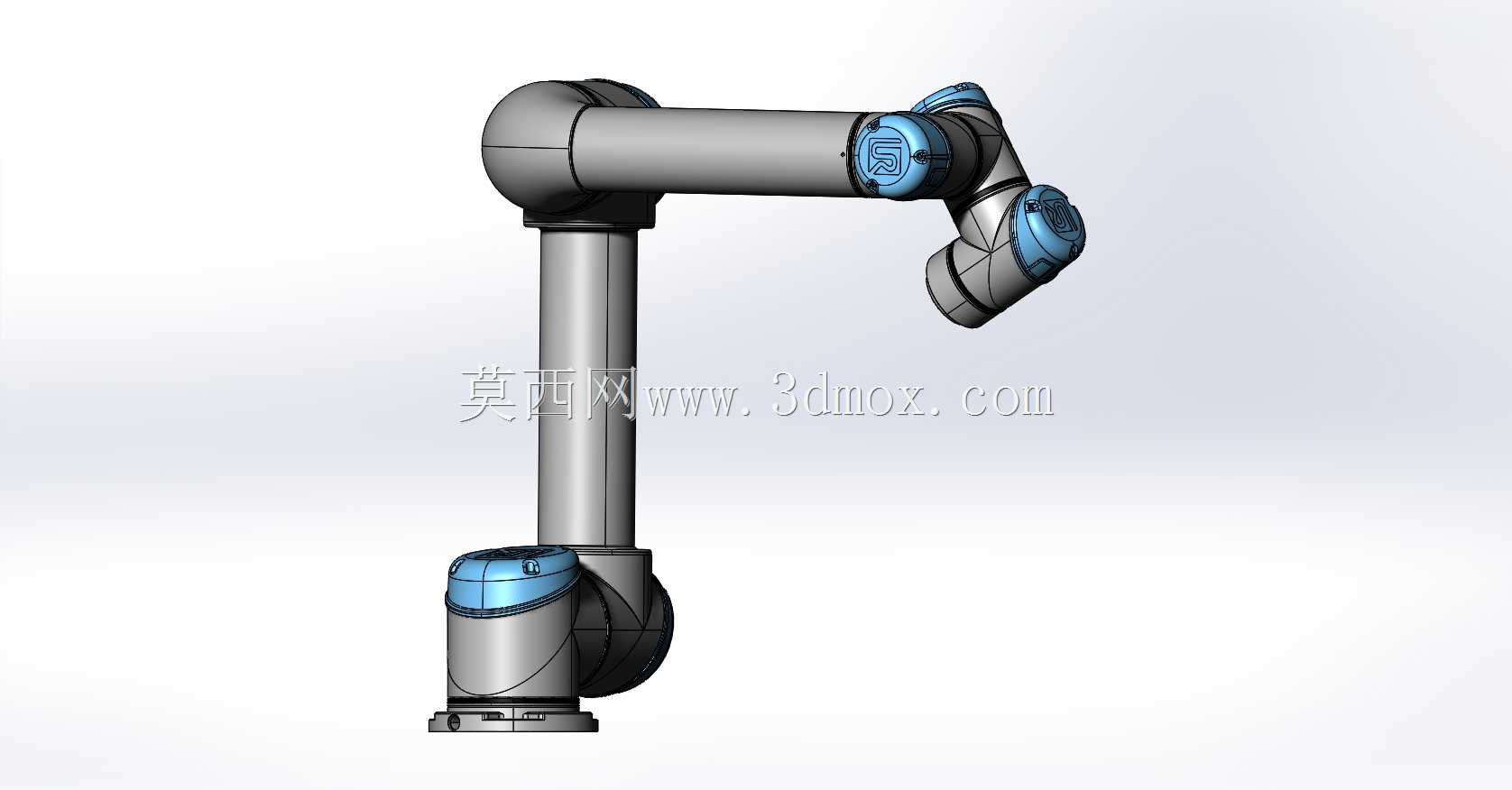

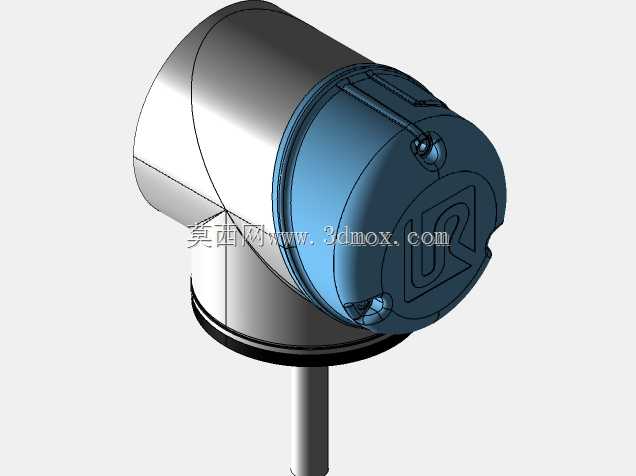

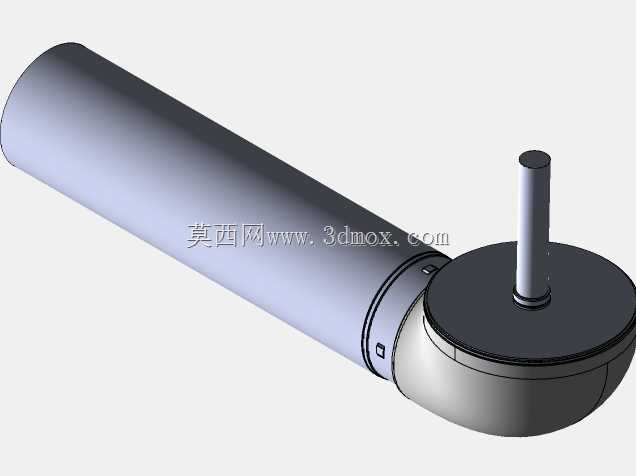

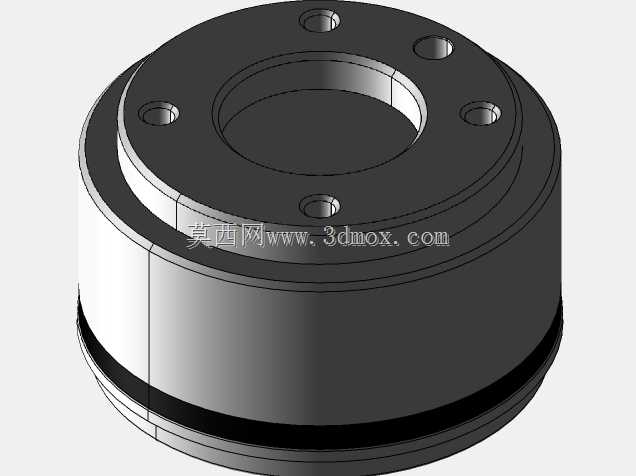

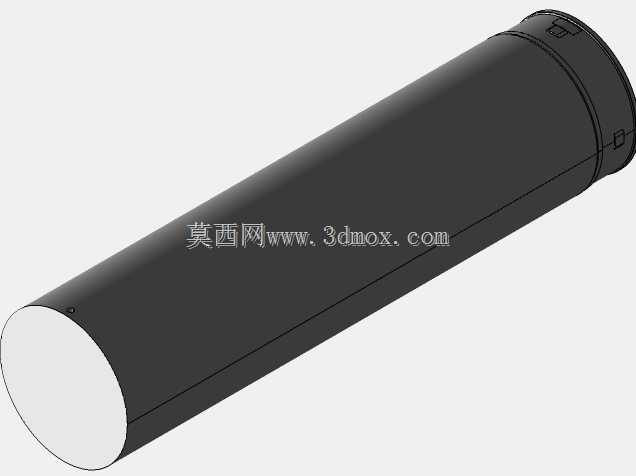

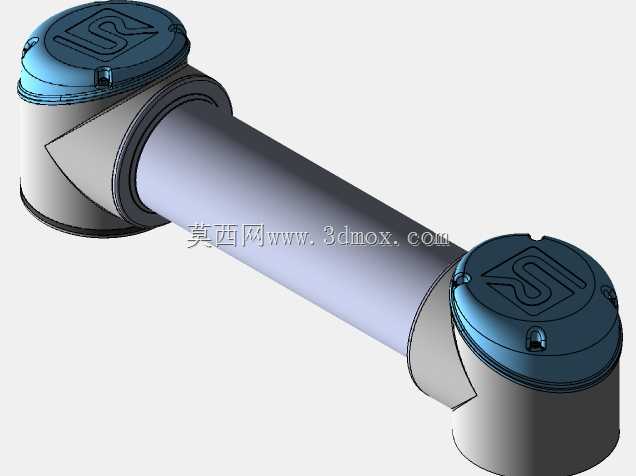

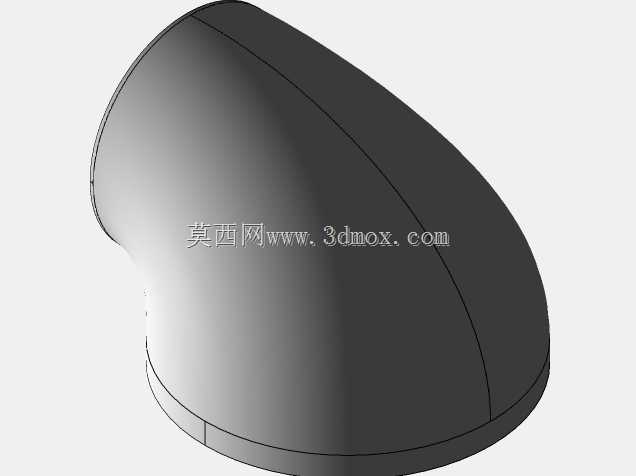

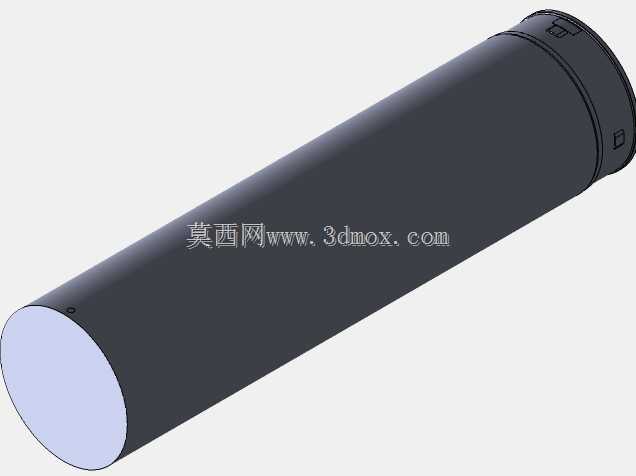

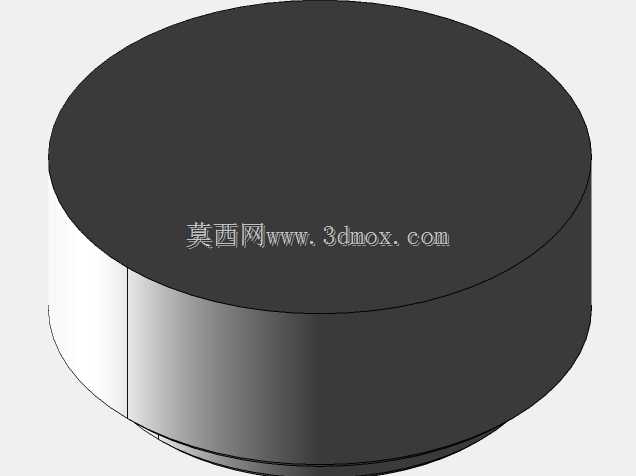

这款六轴协作机械臂的结构设计，充分考虑了中小负载工况下的柔性作业需求，关节处采用蓝灰分色的包覆设计，既区分了关节驱动模组与连杆结构的边界，也能在产线部署时快速识别关节活动区间，避免现场调试时的碰撞风险。从实际应用场景来看，这类机械臂常部署在3C电子装配工位、小型零件上下料站点、实验室自动化检测平台，搭配末端夹持器可完成圆柱形零件、异形薄壁件的抓取转运，也可替换末端执行器完成涂胶、螺丝锁付等重复度高的作业任务。设计阶段优先考量了关节的活动冗余度，六个旋转关节的轴线布局经过反复校核，能在狭小安装空间内实现无死角的姿态调整，底座安装面预留了标准的螺纹孔位，可直接固定在铝型材工作台、移动AGV平台或者立式支架上，安装边界的尺寸控制适配多数现有产线的改造需求，不需要对原有工位布局做大幅调整即可完成部署。连杆部分采用等径柱体加局部加强筋的结构设计，在保证整体结构刚性的前提下控制了臂体自重，降低关节驱动模组的负载压力，关节内部的走线采用内置式布局，避免外部管线在臂体运动过程中产生剐蹭、缠绕问题，同时也能减少车间粉尘、切削液对管线的侵蚀，提升长期运行的稳定性。末端夹持器的连接法兰采用通用接口尺寸，可兼容市面上多数标准气动夹爪、电动夹爪以及定制化末端执行器，不需要额外加工转接件即可快速换装，适配不同生产批次的作业需求。臂体的运动动画可直观展示各关节的极限活动角度，在做产线仿真时可直接导入布局场景，提前验证工位作业半径是否覆盖目标工作区域，排查臂体运动过程中与周边工装、设备的干涉点，减少现场调试的反复调整工作量。关节处的包覆外壳做了圆弧过渡处理，没有尖锐凸起结构，符合协作设备的安全设计要求，在人机协同作业场景下，即便人员误触臂体也不会造成严重磕碰伤害，适配无安全围栏的开放式产线部署需求。从结构强度校核的角度，各段连杆的壁厚经过受力仿真验证，在额定负载下的形变量控制在作业精度允许范围内，关节连接位置的密封结构可阻挡日常作业中的粉尘进入驱动模组内部，延长设备的维护周期。
