小型多足仿生行走机械装置结构设计

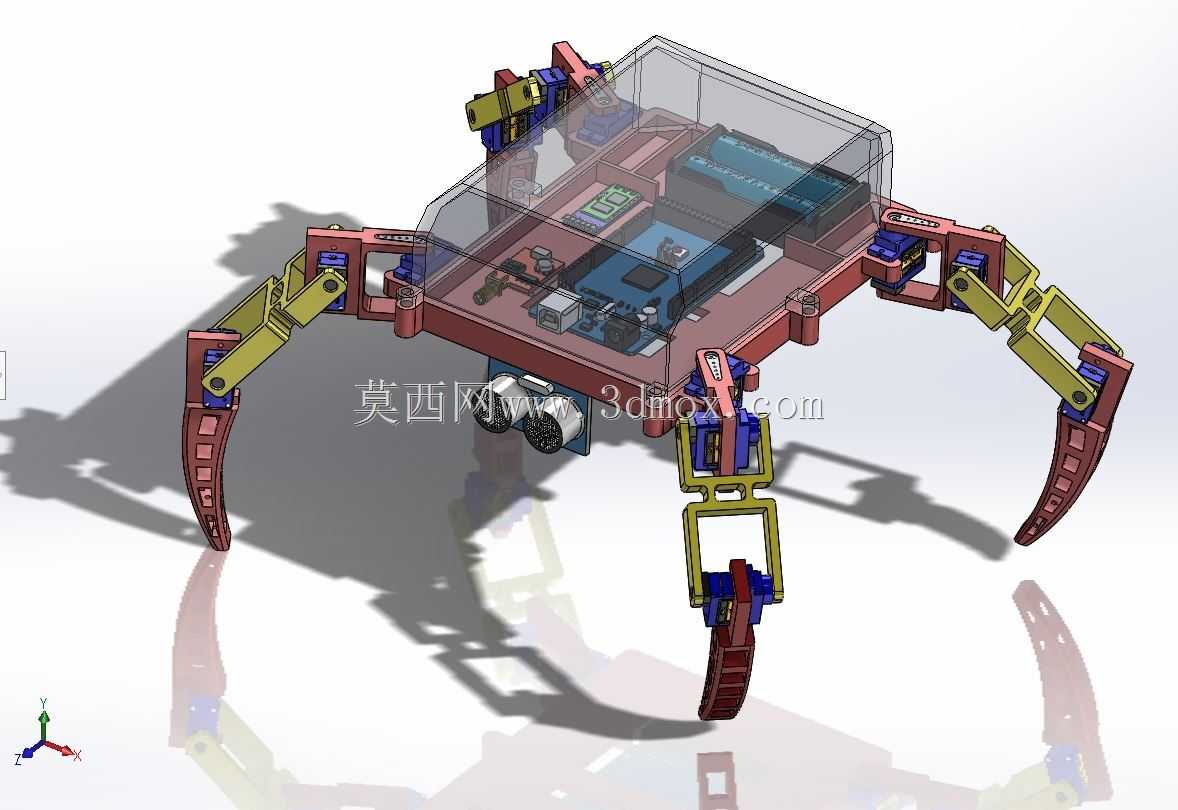

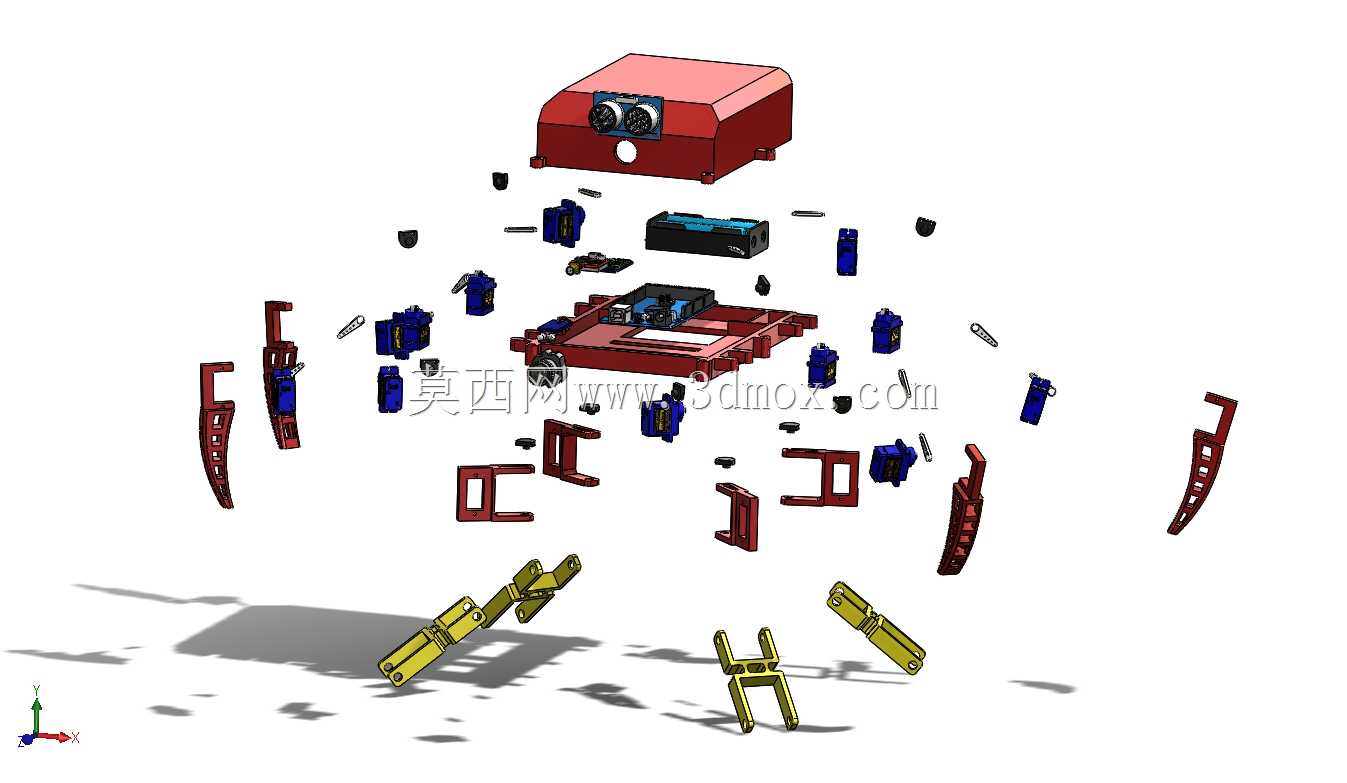

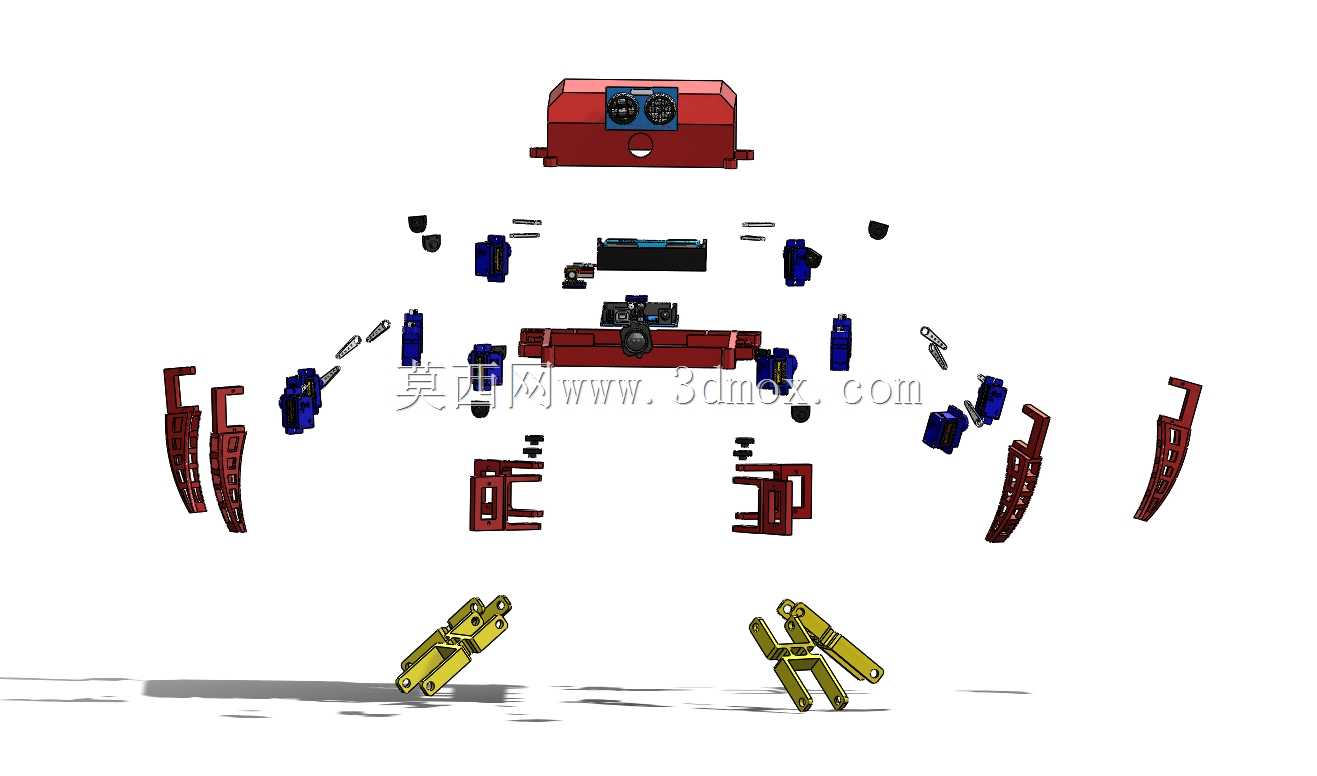

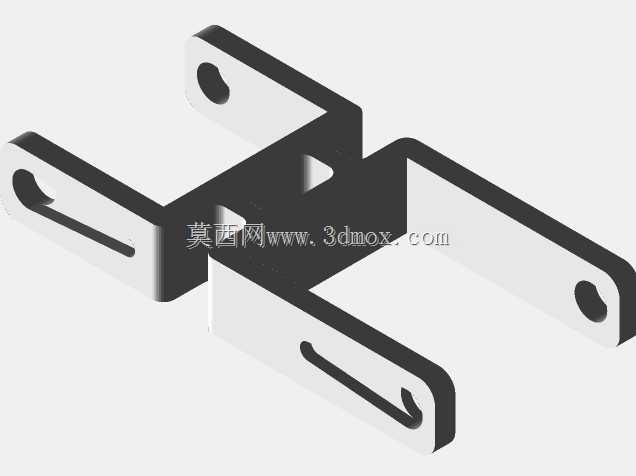

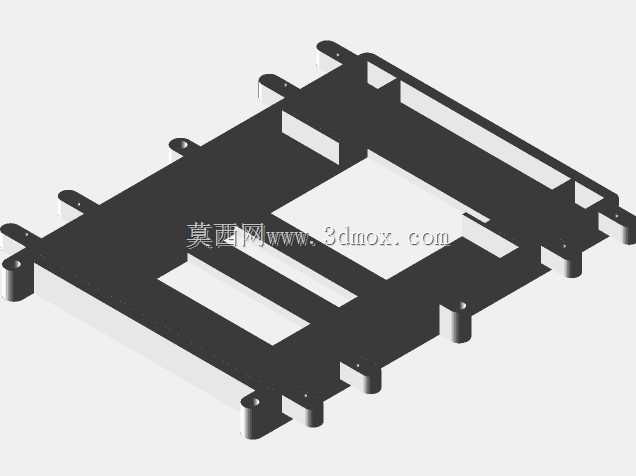

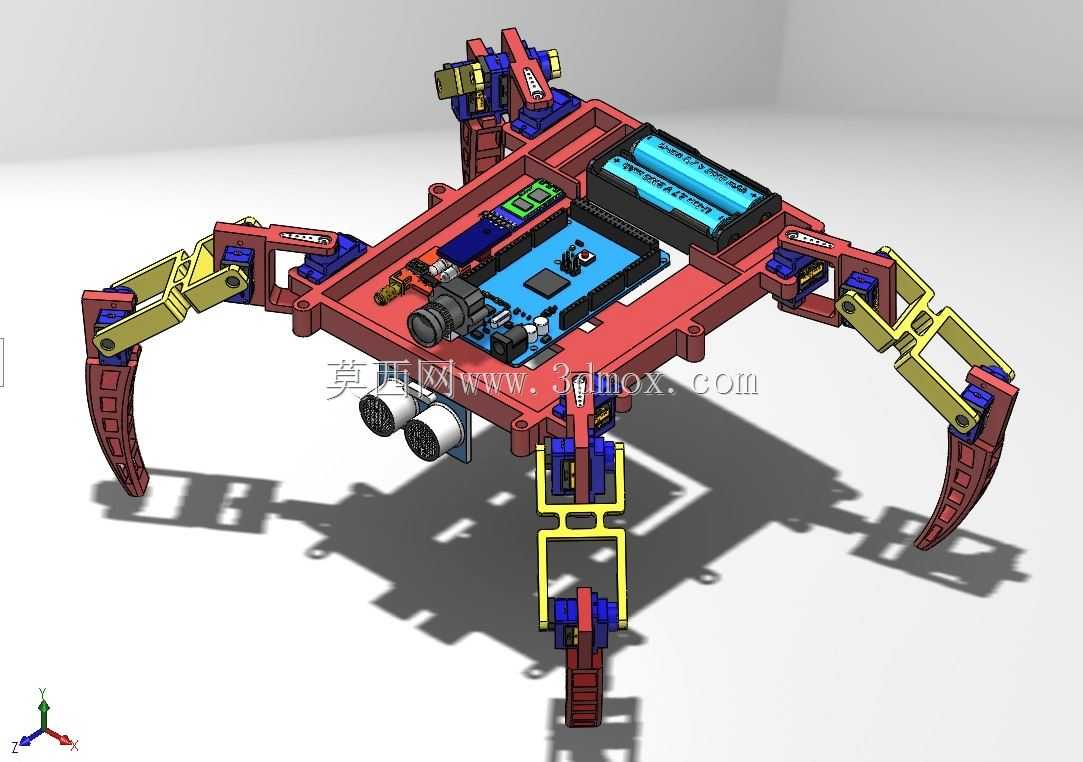

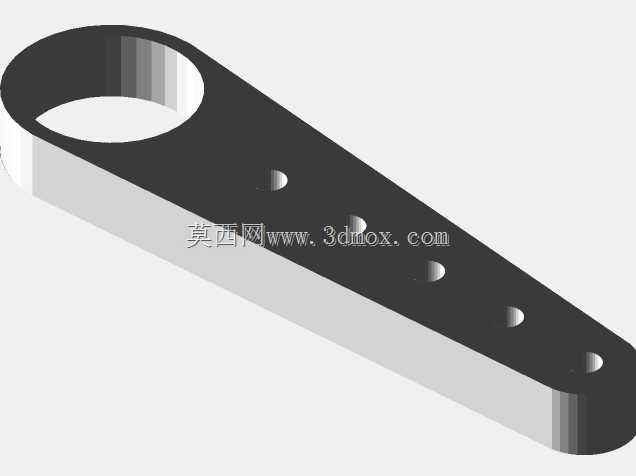

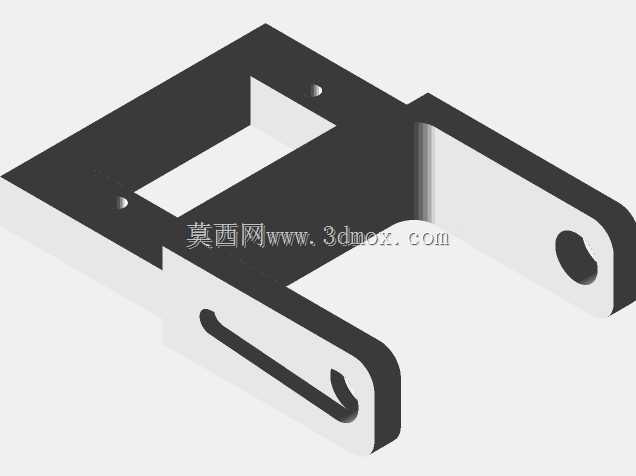

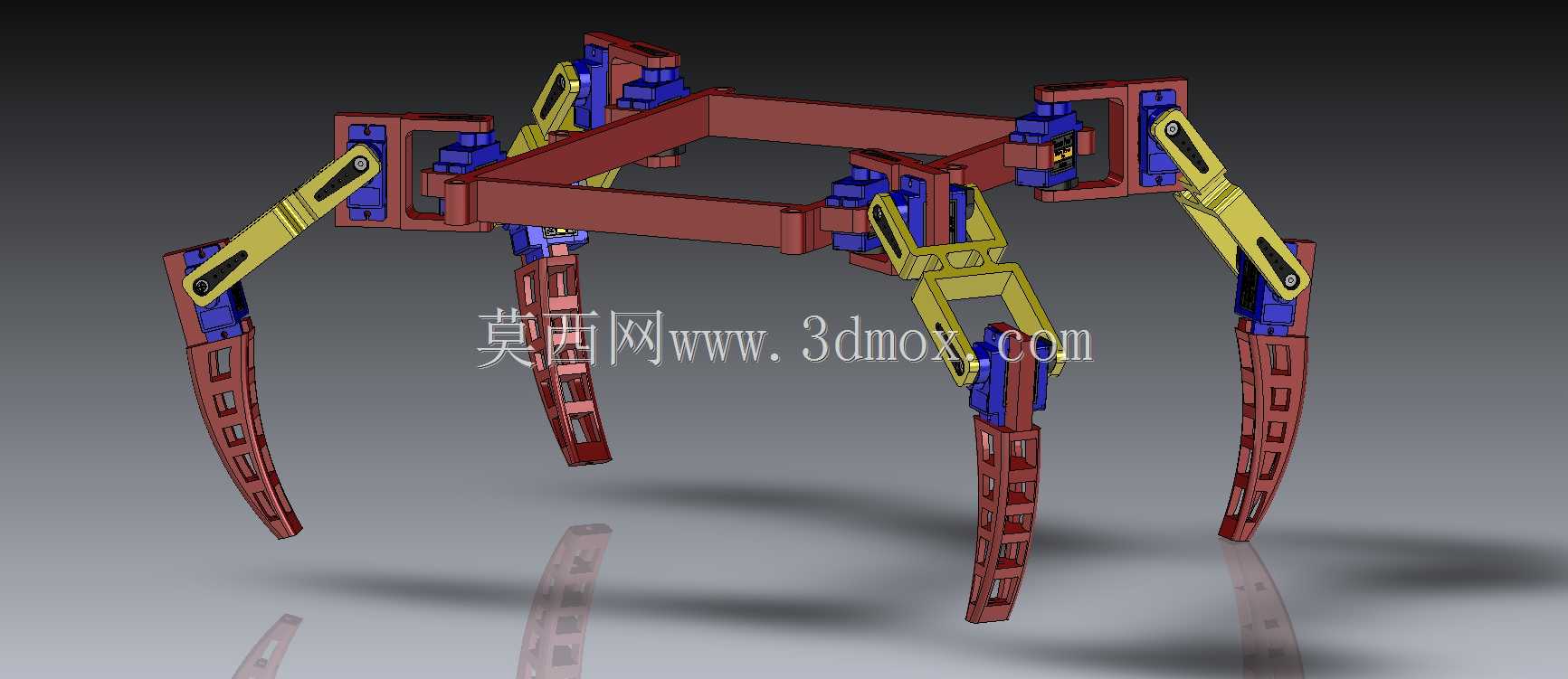

这款足式移动装置的设计，最初瞄准的是狭窄非结构化地形的巡检作业场景，比如厂区管线下方的低矮空间、灾后废墟的缝隙区域，轮式、履带式设备难以通过的起伏地面，都能依靠多足离散落足的特性完成通行。从结构布局来看，整机采用对称式四足分布，躯干主体预留了充足的电控元件安装空间，上层透明护罩既可以保护内部的控制板、驱动模块不受落尘、飞溅杂物侵扰，也不会额外占用过多垂直方向的安装空间，方便后期加装视觉传感器、环境检测模块等拓展配件。每条腿的关节采用多段连杆式设计，关节处的舵机安装位做了嵌入式限位结构，避免运动过程中出现舵机走线拉扯、关节超程磕碰的问题，足端做了弧形仿爪式结构，接触地面时能形成更大的摩擦接触面，在光滑瓷砖、松散沙土表面都能保持足够的抓附力，不会出现行走打滑的情况。设计过程中优先考虑了运动干涉问题，每条腿的摆动范围都做了边界校核，对角步态行走时，相邻腿部的运动轨迹不会出现碰撞，躯干离地高度预留了足够的越障余量，可以跨过高度不超过腿部行程三分之一的凸起障碍，也能适应一定角度的坡面行走。整机的安装边界做了紧凑化处理，躯干部分的长宽尺寸控制在常规便携设备的范围内，不需要额外预留过大的周转空间，在狭窄通道内转向时可以通过小步幅调整姿态完成转向，不需要大半径的回转空间。腿部的连杆结构采用等强度设计，受力较大的关节连接位置做了加厚处理，非受力区域做了镂空减重，既保证了行走支撑时的结构强度，不会因为负载出现连杆形变，也尽可能降低了整机的自重，减少驱动元件的负载压力，提升续航表现。从实际使用的角度出发，这款装置的躯干上层预留了标准化的安装孔位，可以根据不同的作业需求更换不同的功能模块，比如搭载温湿度传感器完成仓储环境巡检，搭载小型摄像头完成狭窄空间的探查作业，不需要对主体结构做大幅修改就能适配不同的使用场景。腿部关节的连接位置采用快拆式设计，后期维护更换舵机或者连杆零件时，不需要完全拆解整机结构，就能单独更换故障部件，降低日常维护的难度。
